Токарный станок ЧПУ TT-500GD
горизонтальный2 осис двумя стержнями

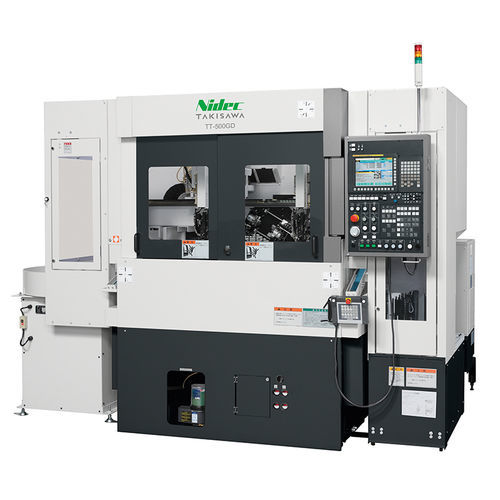

Токарный станок ЧПУ - TT-500GD - TAKISAWA - горизонтальный / 2 оси / с двумя стержнями
Токарный станок ЧПУ - TT-500GD - TAKISAWA - горизонтальный / 2 оси / с двумя стержнями
Токарный станок ЧПУ - TT-500GD - TAKISAWA - горизонтальный / 2 оси / с двумя стержнями - изображение - 2
Токарный станок ЧПУ - TT-500GD - TAKISAWA - горизонтальный / 2 оси / с двумя стержнями - изображение - 3
Токарный станок ЧПУ - TT-500GD - TAKISAWA - горизонтальный / 2 оси / с двумя стержнями - изображение - 4
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип управления
ЧПУ
Направление шпинделя
горизонтальный
Количество осей
2 оси
Количество шпинделей
с двумя стержнями
Применение
для производства небольших деталей, для массового производства
Рабочая характеристика
высокой точности, высокая жесткость, мощный, с высокой производительностью
Другие характеристики
компактный
Варианты и аксессуары
с автоматической погрузкой/разгрузкой, с портальным разгрузчиком
Диаметр

50 mm
(1,97 in)

Скорость вращения

5 000 rpm
(31 415,927 rad.min-1)

Длина детали

МАКС.: 50 mm
(2 in)

МИН.: 0 mm
(0 in)

Максимальный диаметр резки

МАКС.: 50 mm
(2 in)

МИН.: 0 mm
(0 in)

Быстрая подача по оси X

20 m/min

Быстрая подача по оси Z

24 m/min

Номинальная мощность

3,7 kW, 7,5 kW
(5 hp, 10,2 hp)

Габаритная длина

2 560 mm
(101 in)

Габаритная ширина

2 512 mm
(99 in)

Общая высота

2 145 mm
(84 in)

Вес

4 300 kg
(9 480 lb)

Описание

TT-500GD — компактный двухшпиндельный CNC токарный станок серии TT от Takisawa, разработанный для высокой точности, автоматизации и высокой производительности при минимальной занимаемой площади.

Обзор
  • Поддерживает патрон 5" (5+5) с двойным порталом (twin gantry) в стандартной комплектации для ускоренной загрузки и коротких тактов обработки (время загрузки ок. 2,5 с).
  • Оснащён высокоточной зубчатой/гребёнчатой направляющей для инструментов (плоский тип), что сокращает время без резки по сравнению с револьверными типами и позволяет установить до пяти инструментов для обработки мелких деталей.
  • Мощный встроенный шпиндельный мотор (7,5 kW / 3,7 kW) обеспечивает быструю разгонную характеристику до 5000 min-1 примерно за 0,8 с (опция: 8000 min-1).


Ключевые особенности
  • Стандартная комплектация: twin gantry, оптимизированный для заготовок с коротким тактом обработки.
  • Встроенный мотор 7,5 kW обеспечивает быструю разгон/торможение шпинделя (0,8 с до 5000 min-1).
  • Гребёнчатая направляющая инструментов (плоский тип) обеспечивает точное центрирование и установку пяти инструментов для заготовок Ø50 мм.
  • Интегрированная станина и конструкция с демпфирующими прорезями для высокой жесткости и точности.
  • Ленточный транспортер стружки шириной 560 мм для эффективной утилизации стружки и большие дверцы для обслуживания для удобной очистки и замены пластин.
  • Стандартная комплектация включает поворотное устройство передачи, позволяющее одновременную обработку с передней и задней стороны (экономия места по сравнению с двумя одношпиндельными станками с устройством реверса).
  • Простое управление процессом и измерениями с помощью выделенных кнопок; интуитивное программирование загрузчика с наглядными схемами (пример экрана RAKU-RAKU Loader).


Основные технические характеристики станка
  • Модель: TT-500GD
  • Brand: Takisawa Machine Tool Co., Ltd.
  • Размер патрона (дюймы): 5+5
  • Тип револьвера/держателя инструментов: гребёнчатая направляющая (плоский тип)
  • Количество устанавливаемых инструментов / ширина салазок: 5 инструментов, 330 mm
  • Макс. диаметр точения: Ø50 mm
  • Макс. длина точения: 50 mm
  • Скорость шпинделя: 5000 min-1 (опция 8000)
  • Скорость холостого хода: X: 20 m/min / Z: 24 m/min
  • Мотор шпинделя (15 мин / непрерывно): 7,5 / 3,7 kW
  • Высота станка: 2145 mm
  • Требуемая занимаемая площадь: 2560 × 2512 mm
  • Масса станка: 4300 kg
  • Ширина транспортерa стружки: 560 mm


Целевые заготовки для загрузчика
  • Целевой наружный диаметр: Ø50 mm
  • Длина: 50 mm
  • Вес: 0,5 kg × 2 (в указанной конфигурации)


Технические характеристики податчика
  • Количество паллет: 12
  • Грузоподъемность (на паллет): 4 kg
  • Высота штабелирования: 250 mm


Примечания
  • Конструкция оптимизирована для коротких тактов обработки и эффективного серийного производства малых деталей.
