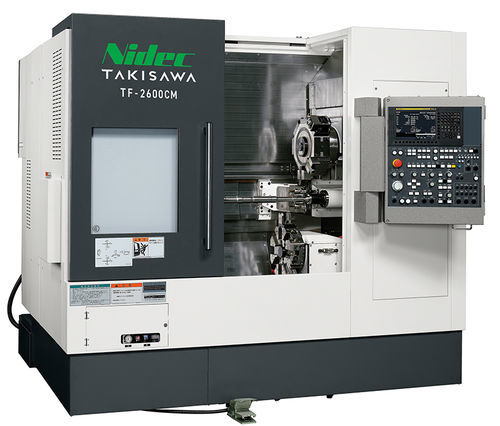

Токарный станок ПУ TF-2600вертикальный8 инструментовдля мехобработки валов и элементов валов
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ПУ
- Направление шпинделя
- вертикальный
- Количество инструментов
- 8 инструментов
- Применение
- для мехобработки валов и элементов валов
- Рабочая характеристика
- высокая жесткость
- Комбинированная функция
- фрезерование
- Диаметр
260 mm
(10,24 in)- Скорость вращения
2 500 rpm, 3 000 rpm, 3 200 rpm, 5 000 rpm
(15 707,963 rad.min-1, 18 849,556 rad.min-1, 20 106,193 rad.min-1, 31 415,927 rad.min-1)- Диаметр детали
МАКС.: 70 mm
(3 in)МИН.: 70 mm
(3 in)- Длина детали
650 mm, 750 mm
(26 in, 30 in)- Максимальный диаметр резки
260 mm
(10 in)- Быстрая подача по оси X
20 m/min
- Быстрая подача по оси Z
30 m/min
- Номинальная мощность
11 kW, 15 kW
(15 hp, 20,4 hp)- Габаритная длина
2 400 mm
(94 in)- Габаритная ширина
2 080 mm
(82 in)- Общая высота
2 150 mm
(85 in)- Вес
6 100 kg
(13 448 lb)
Описание
Обзор
Takisawa TF-2600 — высокожёсткий центр обработки валов, разработанный для сокращения времени резания при обработке фланцев и валов, обеспечивая при этом эффективный вывод стружки и стабильные условия обработки.
Ключевые особенности
Дополнительные функциональные блоки
Основные характеристики (Точение)
Основные характеристики (Точение и фрезерование)
Целевое изделие для загрузчика (опция)
Takisawa TF-2600 — высокожёсткий центр обработки валов, разработанный для сокращения времени резания при обработке фланцев и валов, обеспечивая при этом эффективный вывод стружки и стабильные условия обработки.
Ключевые особенности
- Мощный двигатель шпинделя с широким диапазоном (спецификация 10")
- Высокожёсткие прямоугольные направляющие
- Вертикальная конструкция станины для улучшения отвода стружки и жёсткости
Дополнительные функциональные блоки
- NC серво задняя бабка — ход: 580 мм; коническое отверстие: 8" spec: MT.4, 10" spec: MT.5
- NC серво опорный подшипник (опция) — ход: 720 мм
Основные характеристики (Точение)
- Размер патрона (дюймы): 8 / 8 / 10 (варианты)
- Тип турели: 6-позиционная турель (прямой монтаж) / 8-позиционная турель (прямой монтаж)
- Макс. диаметр при точении: Ø260 мм
- Макс. длина при точении: 750 мм (некоторые варианты) / 650 мм (другие варианты)
- Скорость шпинделя (min⁻¹): 3200 [OP. 5000] (некоторые варианты) / 2500 [OP. 3000] (другие варианты)
- Скорость быстрых перемещений (м/мин): X: 20 / Z: 30 / A: 20 / R: 30
- Мощность шпинделя (кВт): 11/15 или 15/11 (широкий диапазон, в зависимости от варианта)
- Высота станка: 2150 мм
- Площадь под установку: 2400 × 2080 мм
- Масса станка: 6100 кг
Основные характеристики (Точение и фрезерование)
- Размер патрона (дюймы): 8 / 10 (варианты)
- Тип турели: Верхняя: 8-позиционная турель для вращающихся инструментов (All-Holder тип); Нижняя: 6-позиционная турель (прямой монтаж) [OP. нижняя турель 8-поз]
- Макс. диаметр при точении (нижняя): Ø260 мм
- Макс. длина при точении (нижняя): 750 мм / 650 мм
- Скорость шпинделя (min⁻¹): 3200 [OP. 5000] / 2500 [OP. 3000]
- Скорость вращения инструмента (min⁻¹): 6000
- Скорость быстрых перемещений (м/мин): X: 20 / Z: 30 / A: 20 / R: 30
- Мощность шпинделя (кВт): 11/15 или 15/11 (широкий диапазон)
- Мотор вращающегося инструмента (кВт): 2.2
- Высота станка: 2150 мм
- Площадь под установку: 2400 × 2080 мм
- Масса станка: 6100 кг
Целевое изделие для загрузчика (опция)
- Размер патрона (дюймы): 8 / 10
- Наружный диаметр: Ø70 мм
- Длина: 750 / 650 мм
- Масса изделия: 10 кг
