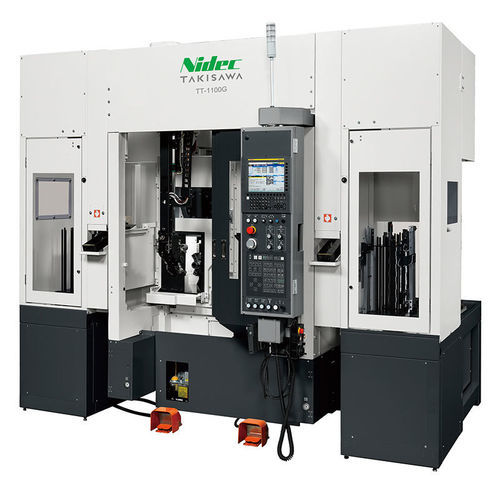

Токарный станок ЧПУ TT-1100Gгоризонтальныйс двумя стержнями10 инструментов
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Направление шпинделя
- горизонтальный
- Количество шпинделей
- с двумя стержнями
- Количество инструментов
- 10 инструментов
- Револьверные головки
- с двойной револьверной головкой
- Применение
- для обработки прутков, для массового производства
- Рабочая характеристика
- с высокой производительностью
- Другие характеристики
- компактный
- Варианты и аксессуары
- с автоматической погрузкой/разгрузкой, со встроенным устройством подачи
- Диаметр
140 mm
(5,51 in)- Скорость вращения
4 500 rpm, 6 500 rpm
(28 274,334 rad.min-1, 40 840,704 rad.min-1)- Диаметр детали
140 mm
(6 in)- Длина детали
121 mm
(5 in)- Максимальная длина резки
80 mm
(3 in)- Быстрая подача по оси X
24 m/min
- Быстрая подача по оси Z
30 m/min
- Номинальная мощность
3,7 kW, 5,5 kW, 7,5 kW
(5 hp, 7,5 hp, 10,2 hp)- Габаритная длина
3 327 mm
(131 in)- Габаритная ширина
2 258 mm
(89 in)- Общая высота
2 450 mm
(96 in)- Вес
5 800 kg
(12 787 lb)
Описание
Takisawa TT-1100G параллельный 2-шпиндельный CNC токарный станок, разработан для сверхбыстрой загрузки и одновременной обработки передней/задней сторон для максимизации производительности.
Сверхбыстрая система загрузки
Зона загрузчика расположена перед камерой обработки (система фронтального ожидания) для сокращения расстояния загрузки. Шпиндель выдвигается в позицию загрузки и в сочетании с высокоскоростным 3-осевым загрузчиком обеспечивает сверхвысокую скорость загрузки.
Трансфер / Загрузчик
Машина в стандартной комплектации оснащена поворотным модулем передачи, позволяющим одновременную переднюю и заднюю обработку и обеспечивающим лучшую эффективность использования площади по сравнению с двумя соединёнными одношпиндельными станками с переворотным устройством.
Особенности
Технические характеристики
Сверхбыстрая система загрузки
Зона загрузчика расположена перед камерой обработки (система фронтального ожидания) для сокращения расстояния загрузки. Шпиндель выдвигается в позицию загрузки и в сочетании с высокоскоростным 3-осевым загрузчиком обеспечивает сверхвысокую скорость загрузки.
Трансфер / Загрузчик
Машина в стандартной комплектации оснащена поворотным модулем передачи, позволяющим одновременную переднюю и заднюю обработку и обеспечивающим лучшую эффективность использования площади по сравнению с двумя соединёнными одношпиндельными станками с переворотным устройством.
Особенности
- Конструкция станины в виде бака минимизирует термические смещения в течение рабочего дня.
- Роликовые направляющие по осям X и Z установлены на одной колонне; ось X расположена вертикально для уменьшения ширины машины.
- Правая и левая турели идентичны: 10-позиций, тип all-holder с мощным болтовым зажимом.
- Система энергосбережения снижает потребление электроэнергии; маслo-водоотделитель продлевает срок службы СОЖ.
- Специальные кнопки для управления процессом и измерениями; интегрированная информация по правой/левой машине упрощает эксплуатацию.
Технические характеристики
- Размер патрона: 6 + 6 дюйма
- Тип турели: 10-позиционная турель (тип all-holder)
- Макс. диаметр токарной обработки: Ø140 mm
- Макс. длина токарной обработки: 121 mm
- Скорость шпинделя: 4500 min⁻¹ (опция: 6500)
- Скорость быстрого хода: X: 24 m/min, Z: 30 m/min
- Двигатель шпинделя (15 мин/непрерывно): 5,5 / 3,7 kW (опция: 7,5 / 5,5)
- Высота станка: 2450 mm
- Требуемая площадь пола: 2258 × 3327 mm
- Масса станка: 5800 kg
- Загрузчик - целевой внешний диаметр заготовки: Ø80 mm
- Загрузчик - целевая длина заготовки: 80 mm
- Загрузчик - целевой вес заготовки: 0,7 kg × 2
- Подающее устройство - число поддонов: 14
- Подающее устройство - грузоподъемность (на поддон): 25 kg
- Подающее устройство - высота штабелирования: 450 mm
