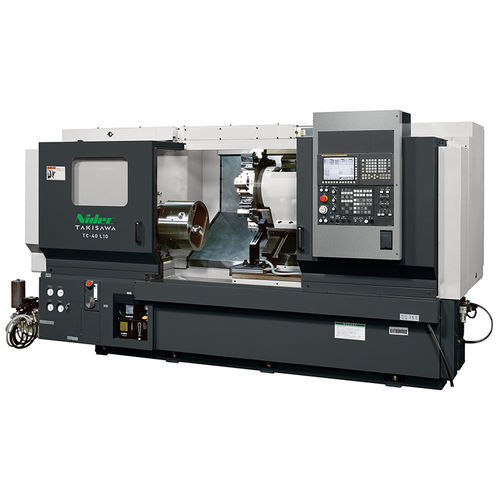

Токарный станок ЧПУ TC-40горизонтальный12 инструментов10 инструментов
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Направление шпинделя
- горизонтальный
- Количество инструментов
- 12 инструментов, 8 инструментов, 10 инструментов
- Рабочая характеристика
- высокой точности, высокая жесткость, с высокой производительностью
- Комбинированная функция
- фрезерование
- Диаметр
420 mm, 450 mm
(16,54 in, 17,72 in)- Скорость вращения
2 500 rpm
(15 707,963 rad.min-1)- Длина детали
1 020 mm
(40 in)- Наибольший диаметр прутка
89 mm
(4 in)- Быстрая подача по оси X
12 m/min
- Быстрая подача по оси Z
16 m/min
- Номинальная мощность
15 kW, 18,5 kW, 22 kW, 26 kW
(20,4 hp, 25,2 hp, 29,9 hp, 35,4 hp)- Габаритная длина
2 100 mm, 2 331 mm
(83 in, 92 in)- Габаритная ширина
3 500 mm, 4 940 mm, 6 265 mm
(138 in, 194 in, 247 in)- Общая высота
1 920 mm, 2 190 mm
(76 in, 86 in)- Вес
МАКС.: 10 700 kg
(23 589 lb)МИН.: 7 500 kg
(16 535 lb)
Описание
Обзор
Основные характеристики
Варианты — выбранные характеристики
Технические характеристики
- TC-40 — флагманская модель серии TC, оснащённая шпинделем, совместимым с патронами 12" и 15". Доступна в конфигурациях токарной обработки и токарной обработки с фрезерованием (CM).
- Станина и суппорт с полным угловым салазком, высокожёсткая револьверная головка и задняя бабка обеспечивают стабильность для широкого спектра обработок.
Основные характеристики
- Шпиндель для патронов 12" и 15", высокоточный и обладающий большой мощностью
- Прочная станина и салазки с полным угловым профилем
- Высокожёсткая револьверная головка (8/10/12 позици и по спецификации)
- Высокожёсткая задняя бабка с высокой опорной способностью
Варианты — выбранные характеристики
- TC-40 L10
- Размер патрона: 12" (см. спецификацию)
- Максимальный диаметр обработки: Ø450 / Ø420 мм (в зависимости от конфигурации)
- Максимальная длина обработки: 1020 мм
- Диаметр прутка (точение): Ø89 мм
- Частота вращения шпинделя: 2500 min-1
- Быстрая подача: X: 12 / Z: 16 м/мин
- Двигатель шпинделя (30 мин/непрерывно): 18,5 / 15 кВт (опции: 22/18,5, 26/22)
- Высота станка: 1920 мм
- Необходимая площадь пола: 2100 × 3500 мм
- Масса станка: 7500 кг
- TC-40 L20
- Размер патрона: 12"
- Максимальный диаметр обработки: Ø450 / Ø420 мм
- Максимальная длина обработки: 2020 мм
- Диаметр прутка (точение): Ø89 мм
- Частота вращения шпинделя: 2500 min-1
- Быстрая подача: X: 12 / Z: 16 м/мин
- Двигатель шпинделя (30 мин/непрерывно): 18,5 / 15 кВт (опции: 22/18,5, 26/22)
- Высота станка: 2190 мм
- Необходимая площадь пола: 2331 × 4940 мм
- Масса станка: 9000 кг
- TC-40 L30
- Размер патрона: 12"
- Максимальный диаметр обработки: Ø450 / Ø420 мм
- Максимальная длина обработки: 3020 мм
- Диаметр прутка (точение): Ø89 мм
- Частота вращения шпинделя: 2500 min-1
- Быстрая подача: X: 12 / Z: 16 м/мин
- Двигатель шпинделя (30 мин/непрерывно): 18,5 / 15 кВт (опции: 22/18,5, 26/22)
- Высота станка: 2190 мм
- Необходимая площадь пола: 2331 × 6265 мм
- Масса станка: 10700 кг
- TC-40CM L10 (точение + фрезерование)
- Размер патрона: 12"
- Максимальный диаметр обработки: Ø420 мм
- Максимальная длина обработки: 2020 мм
- Диаметр прутка (точение): Ø89 мм
- Частота вращения шпинделя: 2500 min-1
- Частота вращения режущего инструмента: 3000 min-1
- Быстрая подача: X: 12 / Z: 16 м/мин
- Двигатель шпинделя (30 мин/непрерывно): 18,5 / 15 кВт (опции: 22/18,5, 26/22)
- Двигатель режущего инструмента (30 мин/непрерывно): 5,5 / 3,7 кВт
- Высота станка: 2190 мм
- Необходимая площадь пола: 2331 × 4940 мм
- Масса станка: 9000 кг
- TC-40CM L20 / L30 (точение + фрезерование)
- Серия TC-40CM расширяет максимальную длину обработки, площадь пола и массу станка в зависимости от конфигураций L10/L20/L30
- Частота вращения шпинделя: 2500 min-1; Быстрая подача: X: 12 / Z: 16 м/мин
- Конфигурации двигателей шпинделя и режущего инструмента выбираются в зависимости от модели
Технические характеристики
- Серия: TC-Series (данная страница: TC-40)
- Применение: Точение (и точение + фрезерование для типов CM)
- Основная конструкция: Станина с полным угловым салазком и суппорт
- Инструментальная часть: Высокожёсткая револьверная головка (8/10/12 положений в зависимости от спецификации)
- Задняя бабка: Высокожёсткая конструкция
- Мощность шпинделя и опции высокомощных шпинделей доступны в зависимости от спецификации
- Интеграция управления и ПО: Совместимо с внешними решениями для создания/симуляции программ (опция), например TiwaP-1
