Токарный станок ЧПУ TT-350G
горизонтальный2 осис двумя стержнями

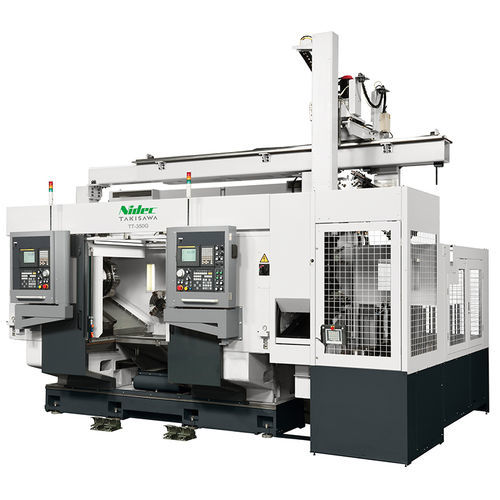

Токарный станок ЧПУ - TT-350G - TAKISAWA - горизонтальный / 2 оси / с двумя стержнями
Токарный станок ЧПУ - TT-350G - TAKISAWA - горизонтальный / 2 оси / с двумя стержнями
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип управления
ЧПУ
Направление шпинделя
горизонтальный
Количество осей
2 оси
Количество шпинделей
с двумя стержнями
Количество инструментов
8 инструментов
Применение
для интенсивного использования, для использования в автомобилях, для крупногабаритных деталей, для массового производства
Рабочая характеристика
высокой точности, высокая жесткость, с высокой производительностью
Комбинированная функция
фрезерование
Варианты и аксессуары
с портальным разгрузчиком
Диаметр

460 mm
(18,11 in)

Скорость вращения

2 000 rpm, 3 000 rpm, 4 000 rpm
(12 566,371 rad.min-1, 18 849,556 rad.min-1, 25 132,741 rad.min-1)

Длина детали

281 mm, 325 mm, 326 mm
(11 in, 13 in, 13 in)

Максимальный диаметр резки

460 mm
(18 in)

Быстрая подача по оси X

24 m/min

Быстрая подача по оси Z

24 m/min

Номинальная мощность

15 kW, 18,5 kW, 22 kW
(20,4 hp, 25,2 hp, 29,9 hp)

Габаритная длина

4 395 mm
(173 in)

Габаритная ширина

3 753 mm
(148 in)

Общая высота

4 493 mm
(177 in)

Вес

13 500 kg, 13 700 kg
(29 762 lb, 30 203 lb)

Описание

TT-350G — параллельный двухшпиндельный CNC токарный станок, разработанный для обработки средних и крупногабаритных изделий в автомобилестроении и строительной технике. Машина оптимизирована для тяжелой резки, прерывистой обработки и массового производства деталей для патрона 12" (10") и оснащена станиной без выступа направляющих для обеспечения высокой жесткости, точности и производительности.

Ключевые особенности
  • Высокая общая жесткость, пригодная для тяжелых и прерывистых резов
  • Отличная доступность для интеграции загрузчика и механической обработки деталей
  • Доступен опциональный загрузчик для тяжелых заготовок
  • Направляющие X/Z и турель имеют высокожёсткие, надёжные конструкции, сопоставимые с универсальными 2-осевыми токарными станками
  • Широкие прямоугольные направляющие на осях X и Z для стабильной точности в долгосрочной перспективе
  • Удобное программное обеспечение управления для сокращения непроизводительных операций (настройка и т.д.)
  • Доступны функции энергосбережения


Конфигурация станка / Турель и загрузчик
  • Размер патрона (точение): 12+12 inch
  • Тип турели: 8-позиционная турель (тип с прямым креплением)
  • Опциональные варианты: 10- или 12-позиционная турель прямого крепления или 12-позиционная с приводными инструментами
  • Опция портального загрузчика для крупных заготовок: целевой внешний диаметр Ø280 мм, длина 160 мм, вес 15 кг (×2)
  • Подача заготовок: число паллет 14; грузоподъёмность на паллет 70 кг; высота укладки 400 мм


Технические характеристики
  • Модель: TT-350G
  • Размер патрона (точение): 12+12 inch
  • Макс. диаметр точения: Ø460 mm
  • Макс. длина точения: 325 mm
  • Частота вращения шпинделя: 3000 min⁻¹ (опции 2000, 4000)
  • Скорость быстрого перемещения (X / Z): 24 / 24 m/min
  • Двигатель шпинделя (30 мин / непрерывно): 18.5 / 15 kW (опции 22 / 18.5)
  • Высота станка: 4493 mm
  • Необходимая площадь установки: 4395 × 3753 mm
  • Масса станка: 13 500 kg
  • Целевой диаметр детали для загрузчика — наружный диаметр: Ø280 mm
  • Целевой размер детали для загрузчика — длина: 160 mm
  • Целевой вес детали для загрузчика — вес: 15 kg (×2)
  • Подающее устройство — число паллет: 14
  • Подающее устройство — грузоподъёмность (на паллет): 70 kg
  • Подающее устройство — высота укладки: 400 mm
