Токарный станок ЧПУ TCC-1100
горизонтальный12 инструментов8 инструментов

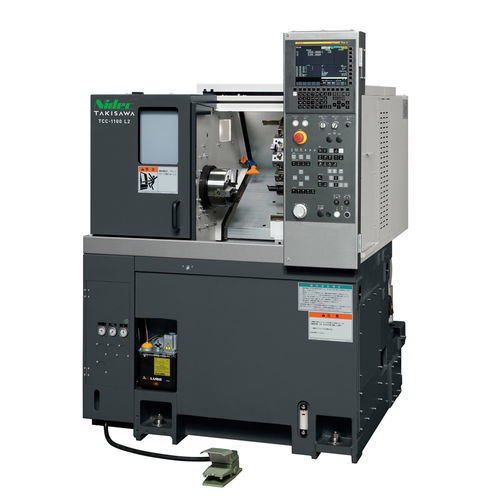

Токарный станок ЧПУ - TCC-1100 - TAKISAWA - горизонтальный / 12 инструментов / 8 инструментов
Токарный станок ЧПУ - TCC-1100 - TAKISAWA - горизонтальный / 12 инструментов / 8 инструментов
Токарный станок ЧПУ - TCC-1100 - TAKISAWA - горизонтальный / 12 инструментов / 8 инструментов - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип управления
ЧПУ
Направление шпинделя
горизонтальный
Количество инструментов
12 инструментов, 8 инструментов
Применение
для производства небольших деталей, для мехобработки валов и элементов валов, для фланцев и клапанов
Рабочая характеристика
высокой точности, высокая жесткость, мощный, высокоскоростной
Другие характеристики
компактный
Варианты и аксессуары
с автоматической погрузкой/разгрузкой
Диаметр

170 mm, 220 mm
(6,69 in, 8,66 in)

Скорость вращения

4 000 rpm, 5 000 rpm, 6 000 rpm
(25 132,741 rad.min-1, 31 415,927 rad.min-1, 37 699,112 rad.min-1)

Длина детали

171 mm
(7 in)

Наибольший диаметр прутка

42 mm
(2 in)

Быстрая подача по оси X

24 m/min

Быстрая подача по оси Z

30 m/min

Номинальная мощность

3,7 kW, 5,5 kW, 7,5 kW
(5 hp, 7,5 hp, 10,2 hp)

Габаритная длина

1 370 mm
(54 in)

Габаритная ширина

1 200 mm
(47 in)

Общая высота

1 700 mm
(67 in)

Вес

1 860 kg
(4 101 lb)

Описание

TCC-1100 — компактный CNC токарный станок с 6" патроном, разработанный для обеспечения высокой производительности и высокого качества обработки при низкой стоимости; идеально подходит для мелких деталей, таких как фланцы и валы. Сфокусирован на высокой скорости, высокой точности и минимальном занимаемом пространстве для уменьшения термических деформаций и улучшения качества обработки.

Ключевые особенности
  • Увеличенная скорость быстрой подачи по сравнению с предыдущими моделями для сокращения времени обработки.
  • Конструкция с баковым станинным основанием и емким резервуаром для СОЖ.
  • Минимизация термических деформаций для повышения точности обработки.
  • Все направляющие — жёсткие и высокоточные прямоугольные направляющие.
  • Варианты револьверной головки: 8-позиционная прямой монтаж (стандарт) или 12-позиционная прямой монтаж (опция) для тяжёлой обработки.
  • Гидравлический поводок доступен (опция).


Гибкая компоновка
  • Ширина станка: 1200 mm
  • Требуемая площадь: 1,6 m²


TCC-1100G (вариант компактной автоматизации)
  • Дополнительная ширина к основному корпусу: всего +710 mm (основной корпус 1170 mm).
  • Целевой деталь загрузчика: наружный диаметр φ100 mm, длина 60 mm, вес 0,7 kg.
  • Характеристики загрузчика (паллетная система): количество паллет: 14; грузоподъёмность на паллет: 25 kg; высота штабелирования: 450 mm.


Технические характеристики
  • Модель: TCC-1100
  • Размер патрона: 6 inch
  • Тип турели: 8-позиционная (прямой монтаж) или 12-позиционная (прямой монтаж)
  • Макс. диаметр обработки: φ220 mm / φ170 mm (в зависимости от конфигурации)
  • Макс. длина обработки: 171 mm
  • Проходной диаметр прутка: φ42 mm (зависит от типа патрона и цилиндра)
  • Частота вращения шпинделя: 4000 min⁻¹ (опции: 5000, 6000)
  • Скорость быстрой подачи: X: 24 m/min, Z: 30 m/min
  • Двигатель шпинделя (15,30 мин/непрерывно): 5.5/3.7 kW (опция: 7.5/5.5)
  • Высота станка: 1700 mm
  • Требуемая занимаемая площадь: 1200 × 1370 mm
  • Вес станка: 1860 kg
  • Примечание: проходной диаметр прутка зависит от типа патрона и цилиндра.
