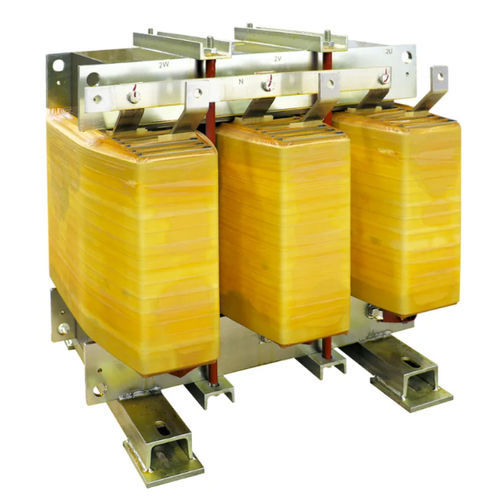

Разделительный трансформатор DZN0 K4 AL IP00

сухойдля внутреннего обслуживанияIEC

Описание
Ortea Next DZN0 K4 AL IP00 - низковольтный изоляционный трансформатор для обеспечения электрической безопасности, снижения помех и защиты оборудования в промышленных установках.

Основные технические характеристики

• Частота: 50 Hz
• K-фактор: 4
• Входное напряжение: 400 V
• Выходное напряжение: 400 V
• Соединение первичной обмотки: треугольник
• Соединение вторичной обмотки: зигзаг
• Векторная группа: Dzn0
• Материал сердечника: магнитная сталь M270
• Материал обмоток: алюминий
• Электростатический экран: между первичной и вторичной, заземлён
• Макс. температура окружающей среды: 40 °C
• Класс изоляции: H
• Уровень изоляции: 3
• Тепловой класс: H
• Повышение температуры: 125 °C
• Макс. высота над уровнем моря: 1000 m
• Класс окружающей среды - климат - пожар: E1 - C1 - F0
• Установка: внутри помещений
• Степень защиты: IP00
• Нормативы: EN 60076 / IEC 61558 (при применимости)

Доступные варианты (Артикул | Мощность [kVA] | Пусковой ток | Потери холостого хода [W] | Потери короткого замыкания [W] | Vcc %)
Артикул | Мощность | Пусковой ток | Потери холостого хода | Потери при нагрузке | Vcc %
DZN0 K4 AL IP00 40 | 40 | 19 | 375 | 1340 | 4
DZN0 K4 AL IP00 50 | 50 | 13 | 440 | 1580 | 4
DZN0 K4 AL IP00 63 | 63 | 13 | 480 | 1660 | 4
DZN0 K4 AL IP00 80 | 80 | 13 | 670 | 1820 | 4
DZN0 K4 AL IP00 90 | 90 | 13 | 730 | 1920 | 4
DZN0 K4 AL IP00 100 | 100 | 13 | 790 | 2030 | 4
DZN0 K4 AL IP00 110 | 110 | 11 | 830 | 2140 | 4
DZN0 K4 AL IP00 125 | 125 | 11 | 930 | 2400 | 4
DZN0 K4 AL IP00 140 | 140 | 11 | 980 | 2610 | 4
DZN0 K4 AL IP00 160 | 160 | 11 | 1030 | 2990 | 4
DZN0 K4 AL IP00 180 | 180 | 10 | 1180 | 3150 | 4
DZN0 K4 AL IP00 200 | 200 | 10 | 1280 | 3360 | 4
DZN0 K4 AL IP00 225 | 225 | 10 | 1380 | 3580 | 4
DZN0 K4 AL IP00 250 | 250 | 9 | 1530 | 3840 | 4
DZN0 K4 AL IP00 280 | 280 | 9 | 1570 | 4160 | 4
DZN0 K4 AL IP00 315 | 315 | 9 | 1730 | 4540 | 4
DZN0 K4 AL IP00 350 | 350 | 9 | 1850 | 4910 | 4
DZN0 K4 AL IP00 400 | 400 | 8 | 2020 | 5810 | 4
DZN0 K4 AL IP00 450 | 450 | 8 | 2240 | 6500 | 4
DZN0 K4 AL IP00 500 | 500 | 8 | 2400 | 7200 | 4
DZN0 K4 AL IP00 630 | 630 | 6 | 2970 | 8370 | 4
DZN0 K4 AL IP00 800 | 800 | 5 | 3200 | 9800 | 4
DZN0 K4 AL IP00 1000 | 1000 | 5 | 4320 | 11400 | 4.5
DZN0 K4 AL IP00 1250 | 1250 | 5 | 5280 | 13540 | 4.5
DZN0 K4 AL IP00 1600 | 1600 | 4 | 6600 | 16400 | 5
DZN0 K4 AL IP00 2000 | 2000 | 4 | 8100 | 19300 | 5

Технические спецификации

• Частота: 50 Hz
• K-фактор: 4
• Вход / Выход: 400 V / 400 V
• Первичное соединение: треугольник
• Вторичное соединение: зигзаг
• Векторная группа: Dzn0
• Сердечник: магнитная сталь M270
• Обмотки: алюминий
• Электростатический экран: между первичной и вторичной, заземлён
• Макс. температура окружающей среды: 40 °C
• Класс изоляции и тепловой класс: H
• Уровень изоляции: 3
• Температурный подъём: 125 °C
• Макс. высота: 1000 m
• Класс окружающей среды: E1 - C1 - F0
• Установка: внутри помещений
• Степень защиты: IP00
• Нормы: EN 60076 / IEC 61558 (при применимости)
