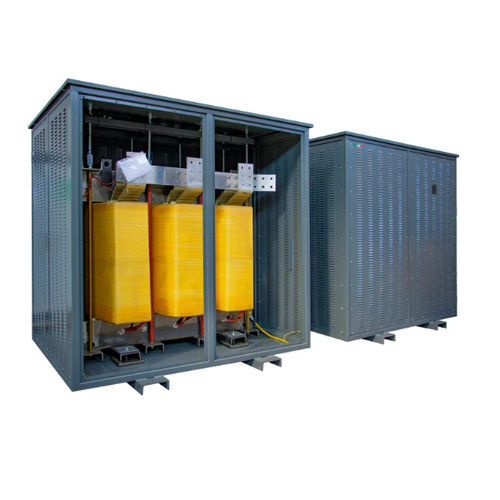

Разделительный трансформатор DZN0 K4 AL IP21

сухойдля внутреннего обслуживанияIEC

Обзор

Низковольтный изоляционный трансформатор DZN0 K4 AL IP21 для внутренней установки. Векторная группа Dzn0, коэффициент K = 4 для работы с нелинейными нагрузками; алюминиевые обмотки и электростатический экран между первичной и вторичной обмотками, заземлённый. Степень защиты IP21.

Применение

• Промышленное распределение питания и станки
• Питание чувствительной электроники и систем управления
• Снижение гармонических искажений при нелинейных нагрузках (K4)

Основные технические характеристики

Частота: 50 Hz; Входное/выходное напряжение: 400/400 V; Подключение первичной обмотки: треугольник; Подключение вторичной: зиг‑заг; Сердечник: M270 магнитная сталь; Обмотки: алюминий; Электростатический экран: между первичной и вторичной, заземлён; Макс. температура окружающей среды: 40 °C; Класс изоляции / тепловой класс: H; Уровень изоляции: 3; Повышение температуры: 125 °C; Макс. высота над уровнем моря: 1000 m; Класс окружающей среды - климата - огня: E1 - C1 - F0; Установка: внутри помещений; Степень защиты: IP21; Стандарты: EN 60076 / IEC 61558 (при применимости).

Доступные варианты

DZN0 K4 AL IP21 40 | 40 kVA | Вступ. ток 19 A | Потери холостого хода 375 W | Потери при нагрузке 1340 W | Vcc 4%
DZN0 K4 AL IP21 50 | 50 kVA | Вступ. ток 13 A | Потери холостого хода 440 W | Потери при нагрузке 1580 W | Vcc 4%
DZN0 K4 AL IP21 63 | 63 kVA | Вступ. ток 13 A | Потери холостого хода 480 W | Потери при нагрузке 1660 W | Vcc 4%
DZN0 K4 AL IP21 80 | 80 kVA | Вступ. ток 13 A | Потери холостого хода 670 W | Потери при нагрузке 1820 W | Vcc 4%
DZN0 K4 AL IP21 90 | 90 kVA | Вступ. ток 13 A | Потери холостого хода 730 W | Потери при нагрузке 1920 W | Vcc 4%
DZN0 K4 AL IP21 100 | 100 kVA | Вступ. ток 13 A | Потери холостого хода 790 W | Потери при нагрузке 2030 W | Vcc 4%
DZN0 K4 AL IP21 110 | 110 kVA | Вступ. ток 11 A | Потери холостого хода 830 W | Потери при нагрузке 2140 W | Vcc 4%
DZN0 K4 AL IP21 125 | 125 kVA | Вступ. ток 11 A | Потери холостого хода 930 W | Потери при нагрузке 2400 W | Vcc 4%
DZN0 K4 AL IP21 140 | 140 kVA | Вступ. ток 11 A | Потери холостого хода 980 W | Потери при нагрузке 2610 W | Vcc 4%
DZN0 K4 AL IP21 160 | 160 kVA | Вступ. ток 11 A | Потери холостого хода 1030 W | Потери при нагрузке 2990 W | Vcc 4%
DZN0 K4 AL IP21 180 | 180 kVA | Вступ. ток 10 A | Потери холостого хода 1180 W | Потери при нагрузке 3150 W | Vcc 4%
DZN0 K4 AL IP21 200 | 200 kVA | Вступ. ток 10 A | Потери холостого хода 1280 W | Потери при нагрузке 3360 W | Vcc 4%
DZN0 K4 AL IP21 225 | 225 kVA | Вступ. ток 10 A | Потери холостого хода 1380 W | Потери при нагрузке 3580 W | Vcc 4%
DZN0 K4 AL IP21 250 | 250 kVA | Вступ. ток 9 A | Потери холостого хода 1530 W | Потери при нагрузке 3840 W | Vcc 4%
DZN0 K4 AL IP21 280 | 280 kVA | Вступ. ток 9 A | Потери холостого хода 1570 W | Потери при нагрузке 4160 W | Vcc 4%
DZN0 K4 AL IP21 315 | 315 kVA | Вступ. ток 9 A | Потери холостого хода 1730 W | Потери при нагрузке 4540 W | Vcc 4%
DZN0 K4 AL IP21 350 | 350 kVA | Вступ. ток 9 A | Потери холостого хода 1850 W | Потери при нагрузке 4910 W | Vcc 4%
DZN0 K4 AL IP21 400 | 400 kVA | Вступ. ток 8 A | Потери холостого хода 2020 W | Потери при нагрузке 5810 W | Vcc 4%
DZN0 K4 AL IP21 450 | 450 kVA | Вступ. ток 8 A | Потери холостого хода 2240 W | Потери при нагрузке 6500 W | Vcc 4%
DZN0 K4 AL IP21 500 | 500 kVA | Вступ. ток 8 A | Потери холостого хода 2400 W | Потери при нагрузке 7200 W | Vcc 4%
DZN0 K4 AL IP21 630 | 630 kVA | Вступ. ток 6 A | Потери холостого хода 2970 W | Потери при нагрузке 8370 W | Vcc 4%
DZN0 K4 AL IP21 800 | 800 kVA | Вступ. ток 5 A | Потери холостого хода 3200 W | Потери при нагрузке 9800 W | Vcc 4%
DZN0 K4 AL IP21 1000 | 1000 kVA | Вступ. ток 5 A | Потери холостого хода 4320 W | Потери при нагрузке 11400 W | Vcc 4.5%
DZN0 K4 AL IP21 1250 | 1250 kVA | Вступ. ток 5 A | Потери холостого хода 5280 W | Потери при нагрузке 13540 W | Vcc 4.5%
DZN0 K4 AL IP21 1600 | 1600 kVA | Вступ. ток 4 A | Потери холостого хода 6600 W | Потери при нагрузке 16400 W | Vcc 5%
DZN0 K4 AL IP21 2000 | 2000 kVA | Вступ. ток 4 A | Потери холостого хода 8100 W | Потери при нагрузке 19300 W | Vcc 5%

Технические характеристики

• Частота: 50 Hz
• Коэффициент K: 4
• Входное / выходное напряжение: 400 V
• Подключение первичной обмотки: треугольник
• Подключение вторичной обмотки: зиг‑заг
• Векторная группа: Dzn0
• Материал сердечника: M270 магнитная сталь
• Материал обмоток: Алюминий
• Электростатический экран: между первичной и вторичной, заземлённый
• Макс. температура окружающей среды: 40 °C
• Класс изоляции / тепловой класс: H
• Уровень изоляции: 3
• Повышение температуры: 125 °C
• Макс. высота: 1000 m
• Класс окружающей среды: E1 - C1 - F0
• Установка: Внутренняя
• Степень защиты: IP21
• Справочные стандарты: EN 60076 / IEC 61558 (при применимости)
