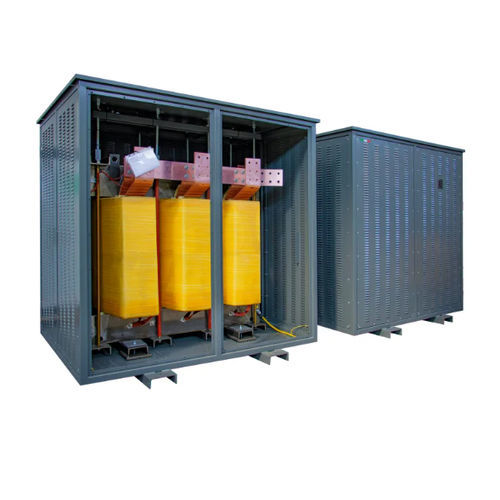

Разделительный трансформатор DZN0 K4 CU IP21

для внутреннего обслуживанияIECс коэффициентом К

Краткое описание
Низковольтный изоляционный трансформатор для внутренней установки. Векторная группа Dzn0, K‑фактор 4, медные обмотки, электростатический экран заземлён между первичной и вторичной сторонами, степень защиты IP21.

Технические характеристики (сводная таблица)
Частота | 50 Hz
K‑фактор | 4
Входное напряжение | 400 V
Выходное напряжение | 400 V
Подключение первичной обмотки | Треугольник (Δ)
Подключение вторичной обмотки | Зигзаг
Векторная группа | Dzn0
Материал сердечника | M270 магнитная сталь
Материал обмоток | Медь
Электростатический экран | Между первичной и вторичной, заземлён
Макс. температура окружающей среды (°C) | 40
Класс изоляции | H
Уровень изоляции | 3
Термический класс | H
Подъём температуры (°C) | 125
Макс. высота установки (m) | 1000
Класс окружающей среды‑климата‑пожара | E1 - C1 - F0
Монтаж | Внутренний
Степень защиты | IP21
Нормативы | EN 60076 / IEC 61558 (при применимости)

Модификации (таблица)
Артикул | Мощность (kVA) | Ток вхождения | Пустые потери (W) | Потери при нагрузке (W) | Vcc %
DZN0 K4 CU IP21 10 | 10 | 34 | 160 | 460 | 3.5
DZN0 K4 CU IP21 12 | 12 | 34 | 180 | 560 | 3.5
DZN0 K4 CU IP21 15 | 15 | 34 | 190 | 710 | 3.5
DZN0 K4 CU IP21 20 | 20 | 32 | 225 | 770 | 3.5
DZN0 K4 CU IP21 25 | 25 | 32 | 260 | 920 | 3.5
DZN0 K4 CU IP21 30 | 30 | 27 | 290 | 1070 | 3.5
DZN0 K4 CU IP21 40 | 40 | 21 | 330 | 1120 | 4
DZN0 K4 CU IP21 50 | 50 | 19 | 360 | 1280 | 4
DZN0 K4 CU IP21 63 | 63 | 16 | 410 | 1480 | 4
DZN0 K4 CU IP21 80 | 80 | 15 | 470 | 1750 | 4
DZN0 K4 CU IP21 90 | 90 | 14 | 510 | 1910 | 4
DZN0 K4 CU IP21 100 | 100 | 13 | 540 | 2070 | 4
DZN0 K4 CU IP21 110 | 110 | 12 | 580 | 2220 | 4
DZN0 K4 CU IP21 125 | 125 | 12 | 630 | 2460 | 4
DZN0 K4 CU IP21 140 | 140 | 11 | 680 | 2690 | 4
DZN0 K4 CU IP21 160 | 160 | 10 | 740 | 3000 | 4
DZN0 K4 CU IP21 180 | 180 | 10 | 810 | 3300 | 4
DZN0 K4 CU IP21 200 | 200 | 9 | 870 | 3610 | 4
DZN0 K4 CU IP21 225 | 225 | 9 | 940 | 3980 | 4
DZN0 K4 CU IP21 250 | 250 | 8 | 1020 | 4360 | 4
DZN0 K4 CU IP21 280 | 280 | 8 | 1100 | 4800 | 4
DZN0 K4 CU IP21 315 | 315 | 7 | 1200 | 5310 | 4
DZN0 K4 CU IP21 350 | 350 | 7 | 1290 | 5810 | 4
DZN0 K4 CU IP21 400 | 400 | 6 | 1410 | 6510 | 4
DZN0 K4 CU IP21 450 | 450 | 6 | 1520 | 7210 | 4
DZN0 K4 CU IP21 500 | 500 | 6 | 1620 | 7880 | 4
DZN0 K4 CU IP21 630 | 630 | 5 | 1840 | 9570 | 4

Технические характеристики

• Частота: 50 Hz
• K‑фактор: 4
• Входное / выходное напряжение: 400 V / 400 V
• Подключение первичной: Треугольник
• Подключение вторичной: Зигзаг
• Векторная группа: Dzn0
• Материал сердечника: M270 магнитная сталь
• Материал обмоток: Медь
• Электростатический экран: Между первичной и вторичной, заземлён
• Макс. температура окружающей среды: 40 °C
• Класс изоляции: H
• Уровень изоляции: 3
• Термический класс: H
• Температурный подъём: 125 °C
• Макс. высота установки: 1000 m
• Класс среды / климата / огня: E1 - C1 - F0
• Монтаж: Внутренний
• Степень защиты: IP21
• Нормативы: EN 60076 / IEC 61558 (при применимости)
