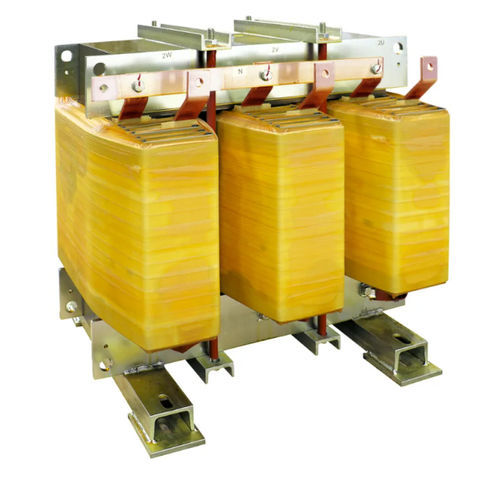

Разделительный трансформатор DZN0 K4 CU IP00

для внутреннего обслуживанияIECс коэффициентом К

Обзор продукта
НИЗКОВОЛЬТНЫЕ ИЗОЛЯЦИОННЫЕ ТРАНСФОРМАТОРЫ
Изоляционный трансформатор DZN0 K4 CU IP00 от Ortea Next предназначен для низковольтных систем, требующих снижения гармоник и гальванической развязки. Оснащён группой векторов Dzn0, медными обмотками и сердечником из магнитной стали M270. Электростатический экран между первичной и вторичной обмотками заземлён. Подходит для внутренней установки, степень защиты IP00. Нормативы: EN 60076 / IEC 61558 (при применимости).

Технические характеристики
Частота: 50 Hz
K‑фактор: 4
Входное напряжение: 400 V
Выходное напряжение: 400 V
Соединение первичной обмотки: Треугольник (Delta)
Соединение вторичной обмотки: Zig-zag
Векторная группа: Dzn0
Материал сердечника: M270 магнитная сталь
Материал обмоток: Медь
Электростатический экран: между первичной и вторичной, заземлён
Макс. температура окружающей среды: 40 °C
Класс изоляции: H
Уровень изоляции: 3
Повышение температуры: 125 °C
Макс. высота установки: 1000 m
Класс окружающей среды - климат - огнестойкость: E1 - C1 - F0
Установка: Внутренняя
Степень защиты: IP00
Нормативы: EN 60076 / IEC 61558 (при применимости)

Варианты
Артикул | Мощность (kVA) | Пусковой ток (A) | Потери холостого хода (W) | Потери при нагрузке (W) | Vcc %
DZN0 K4 CU IP00 10 | 10 | 34 | 160 | 460 | 3.5
DZN0 K4 CU IP00 12 | 12 | 34 | 180 | 560 | 3.5
DZN0 K4 CU IP00 15 | 15 | 34 | 190 | 710 | 3.5
DZN0 K4 CU IP00 20 | 20 | 32 | 225 | 770 | 3.5
DZN0 K4 CU IP00 25 | 25 | 32 | 260 | 920 | 3.5
DZN0 K4 CU IP00 30 | 30 | 27 | 290 | 1070 | 3.5
DZN0 K4 CU IP00 40 | 40 | 21 | 330 | 1120 | 4
DZN0 K4 CU IP00 50 | 50 | 19 | 360 | 1280 | 4
DZN0 K4 CU IP00 63 | 63 | 16 | 410 | 1480 | 4
DZN0 K4 CU IP00 80 | 80 | 15 | 470 | 1750 | 4
DZN0 K4 CU IP00 90 | 90 | 14 | 510 | 1910 | 4
DZN0 K4 CU IP00 100 | 100 | 13 | 540 | 2070 | 4
DZN0 K4 CU IP00 110 | 110 | 12 | 580 | 2220 | 4
DZN0 K4 CU IP00 125 | 125 | 12 | 630 | 2460 | 4
DZN0 K4 CU IP00 140 | 140 | 11 | 680 | 2690 | 4
DZN0 K4 CU IP00 160 | 160 | 10 | 740 | 3000 | 4
DZN0 K4 CU IP00 180 | 180 | 10 | 810 | 3300 | 4
DZN0 K4 CU IP00 200 | 200 | 9 | 870 | 3610 | 4
DZN0 K4 CU IP00 225 | 225 | 9 | 940 | 3980 | 4
DZN0 K4 CU IP00 250 | 250 | 8 | 1020 | 4360 | 4
DZN0 K4 CU IP00 280 | 280 | 8 | 1100 | 4800 | 4
DZN0 K4 CU IP00 315 | 315 | 7 | 1200 | 5310 | 4
DZN0 K4 CU IP00 350 | 350 | 7 | 1290 | 5810 | 4
DZN0 K4 CU IP00 400 | 400 | 6 | 1410 | 6510 | 4
DZN0 K4 CU IP00 450 | 450 | 6 | 1520 | 7210 | 4
DZN0 K4 CU IP00 500 | 500 | 6 | 1620 | 7880 | 4
DZN0 K4 CU IP00 630 | 630 | 5 | 1840 | 9570 | 4

Характеристики / Технические спецификации

• Частота: 50 Hz
• K‑фактор: 4
• Номинальные напряжения: 400 V вход / 400 V выход
• Соединения: первичная — треугольник, вторичная — zig-zag
• Векторная группа: Dzn0
• Сердечник: магнитная сталь M270
• Обмотки: медь
• Электростатический экран: между первичной и вторичной, заземлён
• Класс изоляции / Термокласс: H
• Уровень изоляции: 3
• Повышение температуры: 125 °C
• Степень защиты: IP00
• Установка: внутренняя
• Макс. температура окружающей среды: 40 °C
• Макс. высота установки: 1000 m
• Класс окружающей среды: E1 - C1 - F0
• Нормативы: EN 60076 / IEC 61558 (при применимости)
