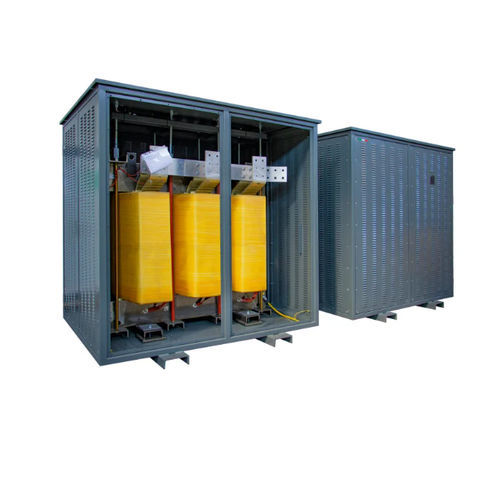

Разделительный трансформатор DZN0 K13 AL IP21

сухойдля внутреннего обслуживанияIEC

Обзор
Низковольтный изоляционный трансформатор для промышленного применения. Номинал 400/400 В, K‑фактор 13, первичная обмотка треугольник — вторичная обмотка зигзаг, алюминиевые обмотки, электростатический экран между первичной и вторичной обмотками, заземлён. Manufactured by Ortea Next. Для внутренней установки, степень защиты IP21.

Технические характеристики
Частота | K‑фактор | Входное напряжение | Выходное напряжение | Подключение первичной | Подключение вторичной | Векторная группа | Материал сердечника | Материал обмоток | Электростатический экран | Макс. темп. окружающей среды | Класс изоляции | Уровень изоляции | Тепловой класс | Температурный подъем | Макс. высота | Класс среда‑климат‑пожар | Монтаж | Степень защиты | Нормативы
50 Hz | 13 | 400 V | 400 V | Треугольник | Zig-zag | Dzn0 | Магнитная сталь M270 | Алюминий | Между первичной и вторичной, заземлён | 40 °C | H | 3 | H | 125 °C | 1000 m | E1 - C1 - F0 | Внутренний | IP21 | EN 60076 / IEC 61558 (при применимости)

Доступные варианты
Код | Мощность (kVA) | Ток входа (A) | Потери холостого хода (W) | Потери нагрузки (W) | Vcc %
DZN0 K13 AL IP21 30 | 30 | 26 | 375 | 900 | 4
DZN0 K13 AL IP21 40 | 40 | 16 | 440 | 1070 | 4
DZN0 K13 AL IP21 50 | 50 | 16 | 480 | 1160 | 4
DZN0 K13 AL IP21 63 | 63 | 16 | 670 | 1230 | 4
DZN0 K13 AL IP21 70 | 70 | 16 | 730 | 1290 | 4
DZN0 K13 AL IP21 80 | 80 | 16 | 790 | 1410 | 4
DZN0 K13 AL IP21 90 | 90 | 13 | 830 | 1480 | 4
DZN0 K13 AL IP21 100 | 100 | 13 | 930 | 1630 | 4
DZN0 K13 AL IP21 110 | 110 | 13 | 980 | 1750 | 4
DZN0 K13 AL IP21 125 | 125 | 13 | 1030 | 2000 | 4
DZN0 K13 AL IP21 140 | 140 | 12 | 1180 | 2110 | 4
DZN0 K13 AL IP21 160 | 160 | 12 | 1280 | 2260 | 4
DZN0 K13 AL IP21 180 | 180 | 12 | 1380 | 2440 | 4
DZN0 K13 AL IP21 200 | 200 | 11 | 1530 | 2580 | 4
DZN0 K13 AL IP21 225 | 225 | 11 | 1570 | 2790 | 4
DZN0 K13 AL IP21 250 | 250 | 11 | 1730 | 3040 | 4
DZN0 K13 AL IP21 280 | 280 | 11 | 1850 | 3390 | 4
DZN0 K13 AL IP21 315 | 315 | 10 | 2020 | 3840 | 4
DZN0 K13 AL IP21 350 | 350 | 10 | 2240 | 4350 | 4
DZN0 K13 AL IP21 400 | 400 | 9 | 2400 | 4830 | 4
DZN0 K13 AL IP21 500 | 500 | 8 | 2970 | 5600 | 4
DZN0 K13 AL IP21 630 | 630 | 7 | 3200 | 6590 | 4
DZN0 K13 AL IP21 800 | 800 | 7 | 4320 | 7660 | 4.5
DZN0 K13 AL IP21 1000 | 1000 | 7 | 5280 | 9000 | 4.5
DZN0 K13 AL IP21 1250 | 1250 | 6 | 6600 | 11100 | 5
DZN0 K13 AL IP21 1600 | 1600 | 5 | 8100 | 13100 | 5

Характеристики / технические данные

• Частота: 50 Hz
• K‑фактор: 13
• Входное / выходное напряжение: 400 V / 400 V
• Подключения: первичное Треугольник, вторичное Zig-zag
• Векторная группа: Dzn0
• Сердечник: магнитная сталь M270
• Обмотки: Алюминий
• Электростатический экран: между первичной и вторичной, заземлён
• Макс. температура окружающей среды: 40 °C
• Класс изоляции: H
• Уровень изоляции: 3
• Тепловой класс: H
• Температурный подъем: 125 °C
• Макс. высота установки: 1000 m
• Класс среда‑климат‑пожар: E1 - C1 - F0
• Монтаж: Внутренний
• Степень защиты: IP21
• Нормативы: EN 60076 / IEC 61558 (при применимости)
