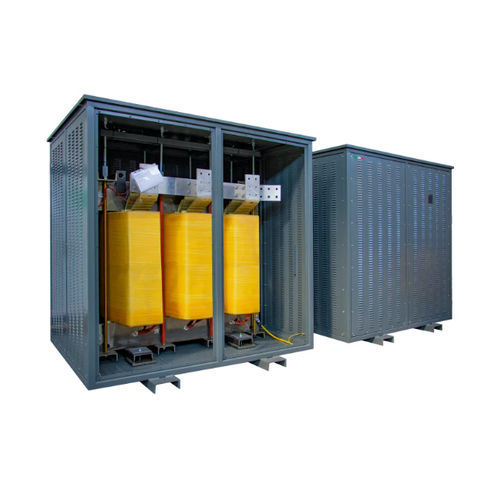

Разделительный трансформатор DYN11 K20 AL IP21

для внутреннего обслуживанияIECс коэффициентом К

Краткое описание
Низковольтный изоляционный трансформатор для внутренней установки, векторная группа Dyn11, обмотки из алюминия, магнитопровод из стали M270. Предназначен для применений, чувствительных к гармоникам (K-фактор 20).

Технические характеристики (сводка)
Частота | 50 Hz
K-фактор | 20
Входное напряжение | 400 V
Выходное напряжение | 400 V
Подключение первичной обмотки | Треугольник
Подключение вторичной обмотки | Звезда + N
Векторная группа | Dyn11
Материал сердечника | Магнитная сталь M270
Материал обмоток | Алюминий
Электростатический экран | Между первичной и вторичной, заземлён
Макс. температура окружающей среды | 40 °C
Класс изоляции | H
Уровень изоляции | 3
Термокласс | H
Повышение температуры | 125 °C
Макс. высота | 1000 m
Класс окружающей среды - климата - пожара | E1 - C1 - F0
Установка | Внутренняя
Степень защиты | IP21
Нормы | EN 60076 / IEC 61558 (при применимости)

Варианты (Артикул | Мощность | Пусковой ток | Потери холостого хода | Потери в нагрузке | Vcc %)
DYN11 K20 AL IP21 28 | 28 | 26 | 350 | 680 | 4
DYN11 K20 AL IP21 36 | 36 | 17 | 410 | 800 | 4
DYN11 K20 AL IP21 45 | 45 | 17 | 450 | 840 | 4
DYN11 K20 AL IP21 58 | 58 | 17 | 630 | 920 | 4
DYN11 K20 AL IP21 63 | 63 | 16 | 680 | 980 | 4
DYN11 K20 AL IP21 70 | 70 | 15 | 740 | 1080 | 4
DYN11 K20 AL IP21 80 | 80 | 14 | 780 | 1100 | 4
DYN11 K20 AL IP21 90 | 90 | 14 | 870 | 1230 | 4
DYN11 K20 AL IP21 100 | 100 | 14 | 920 | 1350 | 4
DYN11 K20 AL IP21 110 | 110 | 14 | 960 | 1550 | 4
DYN11 K20 AL IP21 125 | 125 | 13 | 1100 | 1620 | 4
DYN11 K20 AL IP21 140 | 140 | 13 | 1200 | 1710 | 4
DYN11 K20 AL IP21 160 | 160 | 13 | 1290 | 1820 | 4
DYN11 K20 AL IP21 180 | 180 | 11 | 1430 | 1960 | 4
DYN11 K20 AL IP21 200 | 200 | 11 | 1470 | 2150 | 4
DYN11 K20 AL IP21 225 | 225 | 11 | 1620 | 2320 | 4
DYN11 K20 AL IP21 250 | 250 | 11 | 1730 | 2510 | 4
DYN11 K20 AL IP21 280 | 280 | 10 | 1890 | 3080 | 4
DYN11 K20 AL IP21 315 | 315 | 10 | 2100 | 3350 | 4
DYN11 K20 AL IP21 350 | 350 | 9 | 2250 | 3720 | 4
DYN11 K20 AL IP21 450 | 450 | 8 | 2780 | 4350 | 4
DYN11 K20 AL IP21 580 | 580 | 7 | 3000 | 5100 | 4
DYN11 K20 AL IP21 720 | 720 | 7 | 4050 | 5850 | 4.5
DYN11 K20 AL IP21 900 | 900 | 7 | 4950 | 6950 | 4.5
DYN11 K20 AL IP21 1100 | 1100 | 6 | 6200 | 8350 | 5
DYN11 K20 AL IP21 1400 | 1400 | 6 | 7600 | 9900 | 5

Технические характеристики (подробно)

• Частота: 50 Hz
• K-фактор: 20
• Входное напряжение: 400 V
• Выходное напряжение: 400 V
• Подключение первичное: Треугольник
• Подключение вторичное: Звезда + N
• Векторная группа: Dyn11
• Материал сердечника: Магнитная сталь M270
• Материал обмоток: Алюминий
• Электростатический экран: Между первичной и вторичной, заземлён
• Макс. температура окружающей среды: 40 °C
• Класс изоляции: H
• Уровень изоляции: 3
• Термокласс: H
• Повышение температуры: 125 °C
• Макс. высота: 1000 m
• Класс окружающей среды - климата - пожара: E1 - C1 - F0
• Установка: Внутренняя
• Степень защиты: IP21
• Нормы: EN 60076 / IEC 61558 (при применимости)
