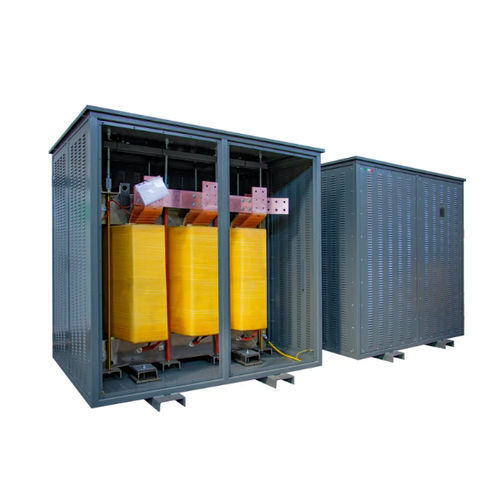

Разделительный трансформатор DYN11 K20 CU IP21

для внутреннего обслуживанияIEC

Описание
НИЗКОВОЛЬТНЫЕ ИЗОЛЯЦИОННЫЕ ТРАНСФОРМАТОРЫ
DYN11 K20 CU IP21 от Ortea Next — изоляционный трансформатор для приложений низкого напряжения (LV).

Общее

• Бренд: Ortea Next
• Тип: Изоляционный трансформатор низкого напряжения
• Модель (обозначение на странице): DYN11 K20 CU IP21

Основные характеристики (таблица)
Частота | 50 Hz
Коэффициент K | 20
Входное напряжение | 400 V
Выходное напряжение | 400 V
Соединение первичной обмотки | Треугольник
Соединение вторичной обмотки | Звезда + N
Векторная группа | Dyn11
Материал сердечника | M270 магнитная сталь
Материал обмотки | Медь
Электростатический экран | Между первичной и вторичной, заземлён
Максимальная температура окружающей среды | 40 °C
Класс изоляции | H
Уровень изоляции | 3
Тепловой класс | H
Перегрев | 125
Максимальная высота над уровнем моря | 1000 m
Класс окружающей среды - климатический - пожарный | E1 - C1 - F0
Установка | Внутренняя
Степень защиты | IP21
Нормативы | EN 60076 / IEC 61558 (если применимо)

Варианты (таблица)
Код | Мощность | Пусковой ток | Потери на холостом ходу | Потери, зависящие от нагрузки | Vcc %
DYN11 K20 CU IP21 7 | 7 | 45 | 150 | 220 | 3.5
DYN11 K20 CU IP21 9 | 9 | 45 | 170 | 270 | 3.5
DYN11 K20 CU IP21 10 | 10 | 45 | 180 | 340 | 3.5
DYN11 K20 CU IP21 14 | 14 | 42 | 210 | 370 | 3.5
DYN11 K20 CU IP21 18 | 18 | 42 | 240 | 440 | 3.5
DYN11 K20 CU IP21 22 | 22 | 35 | 270 | 510 | 3.5
DYN11 K20 CU IP21 28 | 28 | 28 | 340 | 540 | 4
DYN11 K20 CU IP21 36 | 36 | 26 | 400 | 610 | 4
DYN11 K20 CU IP21 45 | 45 | 23 | 460 | 690 | 4
DYN11 K20 CU IP21 58 | 58 | 21 | 530 | 800 | 4
DYN11 K20 CU IP21 63 | 63 | 20 | 570 | 860 | 4
DYN11 K20 CU IP21 70 | 70 | 19 | 610 | 920 | 4
DYN11 K20 CU IP21 80 | 80 | 19 | 650 | 980 | 4
DYN11 K20 CU IP21 90 | 90 | 18 | 700 | 1080 | 4
DYN11 K20 CU IP21 100 | 100 | 17 | 750 | 1170 | 4
DYN11 K20 CU IP21 110 | 110 | 16 | 820 | 1290 | 4
DYN11 K20 CU IP21 125 | 125 | 15 | 880 | 1410 | 4
DYN11 K20 CU IP21 140 | 140 | 15 | 940 | 1530 | 4
DYN11 K20 CU IP21 160 | 160 | 14 | 1010 | 1680 | 4
DYN11 K20 CU IP21 180 | 180 | 13 | 1080 | 1830 | 4
DYN11 K20 CU IP21 200 | 200 | 13 | 1160 | 2010 | 4
DYN11 K20 CU IP21 225 | 225 | 12 | 1250 | 2200 | 4
DYN11 K20 CU IP21 250 | 250 | 12 | 1340 | 2400 | 4
DYN11 K20 CU IP21 280 | 280 | 11 | 1460 | 2680 | 4
DYN11 K20 CU IP21 315 | 315 | 11 | 1570 | 2960 | 4
DYN11 K20 CU IP21 350 | 350 | 10 | 1670 | 3220 | 4
DYN11 K20 CU IP21 450 | 450 | 9 | 1930 | 3890 | 4
DYN11 K20 CU IP21 580 | 580 | 9 | 2250 | 4710 | 4
DYN11 K20 CU IP21 720 | 720 | 8 | 2580 | 5580 | 4.5

Характеристики / Технические спецификации

• Частота: 50 Hz
• Коэффициент K: 20
• Напряжения: вход 400 V / выход 400 V
• Подключения: первичная Треугольник — вторичная Звезда + N
• Векторная группа: Dyn11
• Сердечник: M270 магнитная сталь — Обмотка: Медь
• Электростатический экран: между первичной и вторичной заземлён
• Защита/Установка: IP21 — Внутренняя
• Макс. температура окружающей среды: 40 °C — Перегрев: 125
• Макс. высота: 1000 m
• Класс изоляции: H — Уровень изоляции: 3 — Тепловой класс: H
• Класс окружающей среды (климатический - пожарный): E1 - C1 - F0
• Нормативы: EN 60076 / IEC 61558 (если применимо)
