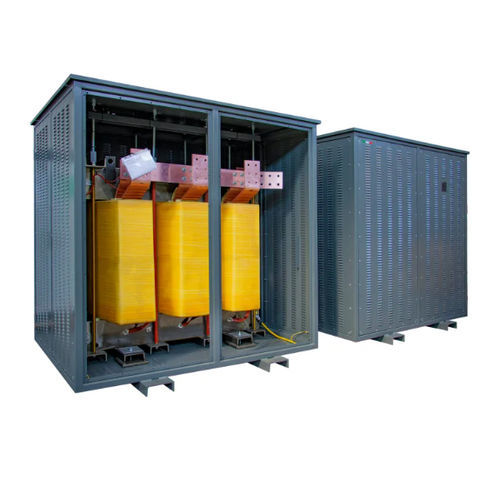

Разделительный трансформатор DYN11 K4 CU IP21

сухойдля внутреннего обслуживанияIEC

Обзор
Низковольтный изоляционный трансформатор для внутренних промышленных установок. Спроектирован для систем 400/400 В с векторной группой Dyn11 и медными обмотками (CU). Предназначен для нагрузок с K‑factor = 4.

Технические характеристики (сводка)
Частота: 50 Hz
K Factor: 4
Входное напряжение: 400 V
Выходное напряжение: 400 V
Подключение первичной обмотки: Треугольник (Δ)
Подключение вторичной обмотки: Звезда + N (Y)
Векторная группа: Dyn11
Материал сердечника: M270 магнитная сталь
Материал обмоток: Медь
Электростатический экран: Между первичной и вторичной, заземлен
Макс. температура окружающей среды: 40 °C
Класс изоляции: H
Уровень изоляции: 3
Термический класс: H
Повышение температуры: 125 °C
Макс. высота над уровнем моря: 1000 m
Класс окружающей среды - климат - огонь: E1 - C1 - F0
Установка: Внутренняя
Степень защиты: IP21
Нормативы: EN 60076 / IEC 61558 (при применимости)

Варианты (Артикул / Мощность (kVA) / Пусковой ток / Потери холостого хода / Потери при нагрузке / Vcc %)
DYN11 K4 CU IP21 10 / 10 / 32 / 150 / 430 / 3.5
DYN11 K4 CU IP21 12 / 12 / 32 / 170 / 530 / 3.5
DYN11 K4 CU IP21 15 / 15 / 32 / 180 / 660 / 3.5
DYN11 K4 CU IP21 20 / 20 / 30 / 210 / 720 / 3.5
DYN11 K4 CU IP21 25 / 25 / 30 / 240 / 860 / 3.5
DYN11 K4 CU IP21 30 / 30 / 25 / 270 / 1000 / 3.5
DYN11 K4 CU IP21 40 / 40 / 20 / 340 / 1060 / 4
DYN11 K4 CU IP21 50 / 50 / 18 / 400 / 1190 / 4
DYN11 K4 CU IP21 63 / 63 / 17 / 460 / 1350 / 4
DYN11 K4 CU IP21 80 / 80 / 15 / 530 / 1560 / 4
DYN11 K4 CU IP21 90 / 90 / 15 / 570 / 1680 / 4
DYN11 K4 CU IP21 100 / 100 / 14 / 610 / 1800 / 4
DYN11 K4 CU IP21 110 / 110 / 13 / 650 / 1930 / 4
DYN11 K4 CU IP21 125 / 125 / 13 / 700 / 2110 / 4
DYN11 K4 CU IP21 140 / 140 / 12 / 750 / 2290 / 4
DYN11 K4 CU IP21 160 / 160 / 12 / 820 / 2530 / 4
DYN11 K4 CU IP21 180 / 180 / 11 / 880 / 2770 / 4
DYN11 K4 CU IP21 200 / 200 / 11 / 940 / 3000 / 4
DYN11 K4 CU IP21 225 / 225 / 10 / 1010 / 3290 / 4
DYN11 K4 CU IP21 250 / 250 / 10 / 1080 / 3580 / 4
DYN11 K4 CU IP21 280 / 280 / 9 / 1160 / 3930 / 4
DYN11 K4 CU IP21 315 / 315 / 9 / 1250 / 4320 / 4
DYN11 K4 CU IP21 350 / 350 / 8 / 1340 / 4710 / 4
DYN11 K4 CU IP21 400 / 400 / 8 / 1460 / 5260 / 4
DYN11 K4 CU IP21 450 / 450 / 8 / 1570 / 5800 / 4
DYN11 K4 CU IP21 500 / 500 / 7 / 1670 / 6320 / 4
DYN11 K4 CU IP21 630 / 630 / 7 / 1930 / 7630 / 4
DYN11 K4 CU IP21 800 / 800 / 6 / 2250 / 9230 / 4
DYN11 K4 CU IP21 1000 / 1000 / 6 / 2580 / 10940 / 4.5

Характеристики / технические данные

• Частота: 50 Hz
• K Factor: 4
• Входное напряжение: 400 V
• Выходное напряжение: 400 V
• Подключение первичной: Треугольник (Δ)
• Подключение вторичной: Звезда + N (Y)
• Векторная группа: Dyn11
• Материал сердечника: M270 магнитная сталь
• Материал обмоток: Медь
• Электростатический экран: Между первичной и вторичной, заземлен
• Макс. темп. окр. среды: 40 °C
• Класс изоляции: H
• Уровень изоляции: 3
• Термический класс: H
• Повышение температуры: 125 °C
• Макс. высота: 1000 m
• Класс окружения - климата - огня: E1 - C1 - F0
• Установка: Внутренняя
• Степень защиты: IP21
• Нормативы: EN 60076 / IEC 61558 (при применимости)
