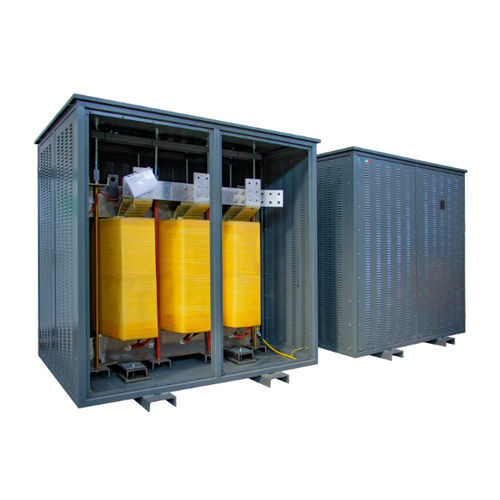

Разделительный трансформатор DYN11 K4 AL IP21

для внутреннего обслуживанияIECс коэффициентом К

Краткое описание
Ortea Next DYN11 K4 AL IP21 — это низковольтный изоляционный трансформатор для внутренних промышленных установок. Обеспечивает гальваническую развязку, K‑фактор 4 для нелинейных нагрузок и степень защиты IP21 для внутренних электрощитовых помещений.

Технические характеристики (кратко)
Частота: 50 Hz
K‑фактор: 4
Входное напряжение: 400 V
Выходное напряжение: 400 V
Соединение первичной обмотки: треугольник
Соединение вторичной обмотки: звезда + N
Векторная группа: Dyn11
Материал сердечника: M270 магнитная сталь
Материал обмотки: алюминий
Электростатический экран: между первичной и вторичной обмотками, заземлён
Макс. температура окружающей среды: 40 °C
Класс изоляции: H
Уровень изоляции: 3
Тепловой класс: H
Повышение температуры: 125 °C
Макс. высота эксплуатации: 1000 m
Класс окружающей среды/климата/пожара: E1 - C1 - F0
Установка: внутренная
Степень защиты: IP21
Нормы: EN 60076 / IEC 61558 (при применении)

Доступные варианты (Артикул - Мощность (kVA) - Вступительный ток (A) - Потери холостого хода (W) - Потери при нагрузке (W) - Vcc %)
DYN11 K4 AL IP21 40 - 40 kVA - Inrush: 18 A - No-load losses: 350 W - Load losses: 1250 W - Vcc: 4 %
DYN11 K4 AL IP21 50 - 50 kVA - Inrush: 12 A - No-load losses: 410 W - Load losses: 1480 W - Vcc: 4 %
DYN11 K4 AL IP21 63 - 63 kVA - Inrush: 12 A - No-load losses: 450 W - Load losses: 1550 W - Vcc: 4 %
DYN11 K4 AL IP21 80 - 80 kVA - Inrush: 12 A - No-load losses: 630 W - Load losses: 1700 W - Vcc: 4 %
DYN11 K4 AL IP21 90 - 90 kVA - Inrush: 12 A - No-load losses: 680 W - Load losses: 1800 W - Vcc: 4 %
DYN11 K4 AL IP21 100 - 100 kVA - Inrush: 12 A - No-load losses: 740 W - Load losses: 1900 W - Vcc: 4 %
DYN11 K4 AL IP21 110 - 110 kVA - Inrush: 10 A - No-load losses: 780 W - Load losses: 2000 W - Vcc: 4 %
DYN11 K4 AL IP21 125 - 125 kVA - Inrush: 10 A - No-load losses: 870 W - Load losses: 2250 W - Vcc: 4 %
DYN11 K4 AL IP21 140 - 140 kVA - Inrush: 10 A - No-load losses: 920 W - Load losses: 2450 W - Vcc: 4 %
DYN11 K4 AL IP21 160 - 160 kVA - Inrush: 10 A - No-load losses: 960 W - Load losses: 2800 W - Vcc: 4 %
DYN11 K4 AL IP21 180 - 180 kVA - Inrush: 9 A - No-load losses: 1100 W - Load losses: 2950 W - Vcc: 4 %
DYN11 K4 AL IP21 200 - 200 kVA - Inrush: 9 A - No-load losses: 1200 W - Load losses: 3150 W - Vcc: 4 %
DYN11 K4 AL IP21 225 - 225 kVA - Inrush: 9 A - No-load losses: 1290 W - Load losses: 3350 W - Vcc: 4 %
DYN11 K4 AL IP21 250 - 250 kVA - Inrush: 8 A - No-load losses: 1430 W - Load losses: 3600 W - Vcc: 4 %
DYN11 K4 AL IP21 280 - 280 kVA - Inrush: 8 A - No-load losses: 1470 W - Load losses: 3900 W - Vcc: 4 %
DYN11 K4 AL IP21 315 - 315 kVA - Inrush: 8 A - No-load losses: 1620 W - Load losses: 4250 W - Vcc: 4 %
DYN11 K4 AL IP21 350 - 350 kVA - Inrush: 8 A - No-load losses: 1730 W - Load losses: 4600 W - Vcc: 4 %
DYN11 K4 AL IP21 400 - 400 kVA - Inrush: 7 A - No-load losses: 1890 W - Load losses: 5450 W - Vcc: 4 %
DYN11 K4 AL IP21 450 - 450 kVA - Inrush: 7 A - No-load losses: 2100 W - Load losses: 6100 W - Vcc: 4 %
DYN11 K4 AL IP21 500 - 500 kVA - Inrush: 7 A - No-load losses: 2250 W - Load losses: 6750 W - Vcc: 4 %
DYN11 K4 AL IP21 630 - 630 kVA - Inrush: 6 A - No-load losses: 2780 W - Load losses: 7850 W - Vcc: 4 %
DYN11 K4 AL IP21 800 - 800 kVA - Inrush: 5 A - No-load losses: 3000 W - Load losses: 9200 W - Vcc: 4 %
DYN11 K4 AL IP21 1000 - 1000 kVA - Inrush: 5 A - No-load losses: 4050 W - Load losses: 10700 W - Vcc: 4.5 %
DYN11 K4 AL IP21 1250 - 1250 kVA - Inrush: 5 A - No-load losses: 4950 W - Load losses: 12700 W - Vcc: 4.5 %
DYN11 K4 AL IP21 1600 - 1600 kVA - Inrush: 4 A - No-load losses: 6200 W - Load losses: 15300 W - Vcc: 5 %
DYN11 K4 AL IP21 2000 - 2000 kVA - Inrush: 4 A - No-load losses: 7600 W - Load losses: 18100 W - Vcc: 5 %

Характеристики / технические спецификации

• Частота: 50 Hz
• K‑фактор: 4
• Входное напряжение: 400 V
• Выходное напряжение: 400 V
• Соединение первичной обмотки: треугольник
• Соединение вторичной обмотки: звезда + N
• Векторная группа: Dyn11
• Сердечник: M270 магнитная сталь
• Обмотки: алюминий
• Электростатический экран: между первичной и вторичной, заземлён
• Макс. температура: 40 °C
• Класс изоляции: H
• Уровень изоляции: 3
• Тепловой класс: H
• Повышение температуры: 125 °C
• Макс. высота: 1000 m
• Класс окружения: E1 - C1 - F0
• Установка: внутренная
• Степень защиты: IP21
• Нормы: EN 60076 / IEC 61558 (при применении)
