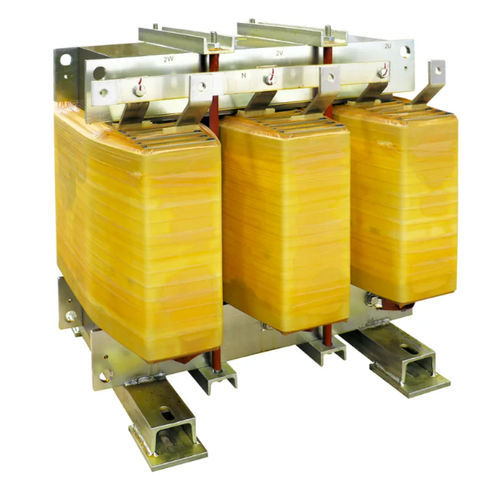

Разделительный трансформатор DYN11 K13 AL IP00

сухойдля внутреннего обслуживанияIEC

Обзор
Низковольтные изоляционные трансформаторы для разделения и защиты цепей питания в сетях низкого напряжения. Разработаны для нелинейных нагрузок с коэффициентом K 13; алюминиевые обмотки и сердечник из магнитостали M270. Предназначены для внутренней установки, электростатический экран между первичной и вторичной обмотками заземлён. Нормативы: EN 60076 / IEC 61558 (при применимости).

Технические характеристики

• Частота: 50 Hz
• K-фактор: 13
• Входное напряжение: 400 V
• Выходное напряжение: 400 V
• Подключение первичной обмотки: треугольник
• Подключение вторичной обмотки: звезда + N
• Векторная группа: Dyn11
• Материал сердечника: магнитная сталь M270
• Материал обмоток: алюминий
• Электростатический экран: между первичной и вторичной, заземлён
• Макс. температура окружающей среды: 40 °C
• Класс изоляции: H
• Уровень изоляции: 3
• Тепловой класс: H
• Допустимый перегрев: 125 °C
• Макс. высота установки: 1000 m
• Класс окружающей среды - климат - пожароопасность: E1 - C1 - F0
• Установка: внутри помещений
• Степень защиты: IP00

Доступные варианты (таблица)
Артикул | Мощность (kVA) | В пусковой ток (A) | Потери на холостом ходу (W) | Потери при нагрузке (W) | Vcc %
DYN11 K13 AL IP00 30 | 30 | 24 | 350 | 850 | 4
DYN11 K13 AL IP00 40 | 40 | 15 | 410 | 1000 | 4
DYN11 K13 AL IP00 50 | 50 | 15 | 450 | 1080 | 4
DYN11 K13 AL IP00 63 | 63 | 15 | 630 | 1150 | 4
DYN11 K13 AL IP00 70 | 70 | 15 | 680 | 1210 | 4
DYN11 K13 AL IP00 80 | 80 | 15 | 740 | 1320 | 4
DYN11 K13 AL IP00 90 | 90 | 13 | 780 | 1380 | 4
DYN11 K13 AL IP00 100 | 100 | 13 | 870 | 1520 | 4
DYN11 K13 AL IP00 110 | 110 | 13 | 920 | 1640 | 4
DYN11 K13 AL IP00 125 | 125 | 13 | 960 | 1880 | 4
DYN11 K13 AL IP00 140 | 140 | 12 | 1100 | 1980 | 4
DYN11 K13 AL IP00 160 | 160 | 11 | 1200 | 2120 | 4
DYN11 K13 AL IP00 180 | 180 | 11 | 1290 | 2280 | 4
DYN11 K13 AL IP00 200 | 200 | 10 | 1430 | 2420 | 4
DYN11 K13 AL IP00 225 | 225 | 10 | 1470 | 2620 | 4
DYN11 K13 AL IP00 250 | 250 | 10 | 1620 | 2850 | 4
DYN11 K13 AL IP00 280 | 280 | 10 | 1730 | 3180 | 4
DYN11 K13 AL IP00 315 | 315 | 9 | 1890 | 3600 | 4
DYN11 K13 AL IP00 350 | 350 | 9 | 2100 | 4100 | 4
DYN11 K13 AL IP00 400 | 400 | 9 | 2250 | 4530 | 4
DYN11 K13 AL IP00 500 | 500 | 8 | 2780 | 5250 | 4
DYN11 K13 AL IP00 630 | 630 | 7 | 3000 | 6180 | 4
DYN11 K13 AL IP00 800 | 800 | 6 | 4050 | 7180 | 4.5
DYN11 K13 AL IP00 1000 | 1000 | 6 | 4950 | 8450 | 4.5
DYN11 K13 AL IP00 1250 | 1250 | 5 | 6200 | 10400 | 5
DYN11 K13 AL IP00 1600 | 1600 | 5 | 7600 | 12250 | 5

Характеристики / технические спецификации

• Частота: 50 Hz
• K-фактор: 13
• Первичное/вторичное напряжение: 400 / 400 V
• Соединения: первичное Треугольник, вторичное Звезда + N
• Векторная группа: Dyn11
• Сердечник: магнитная сталь M270
• Обмотки: Алюминий
• Электростатический экран: между первичной и вторичной, заземлён
• Макс. температура окружающей среды: 40 °C
• Класс изоляции: H
• Уровень изоляции: 3
• Тепловой класс: H
• Допустимый перегрев: 125 °C
• Макс. высота установки: 1000 m
• Класс окружающей среды: E1 - C1 - F0
• Установка: внутри помещений
• Степень защиты: IP00
• Нормы: EN 60076 / IEC 61558 (при применимости)
