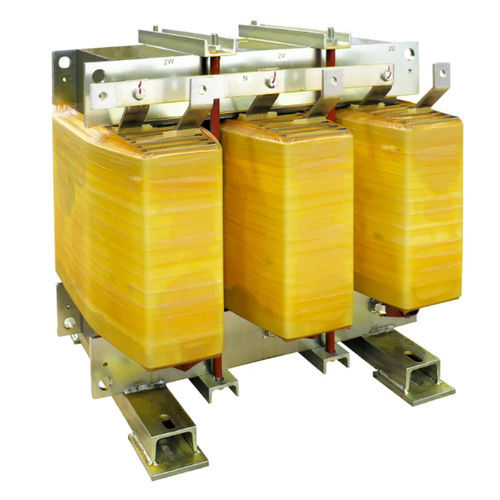

Разделительный трансформатор DZN0 K13 AL IP00

сухойдля внутреннего обслуживанияIEC

Обзор
Низковольтный изоляционный трансформатор, предназначенный для промышленных установок. Модель DZN0 K13 AL IP00 имеет первичную обмотку в треугольнике и вторичную в zig-zag (векторная группа Dzn0), алюминиевые обмотки и электростатический экран между первичными и вторичными обмотками, заземлённый для безопасности. Предназначен для внутренней установки (IP00).

Технические характеристики (кратко)
Частота: 50 Hz
K-фактор: 13
Входное напряжение: 400 V
Выходное напряжение: 400 V
Подключение первичной обмотки: Треугольник
Подключение вторичной обмотки: Zig-zag
Векторная группа: Dzn0
Материал сердечника: M270 магнитная сталь
Материал обмоток: Алюминий
Электростатический экран: между первичной и вторичной, заземлён
Макс. температура окружающей среды: 40 °C
Класс изоляции: H
Уровень изоляции: 3
Тепловой класс: H
Повышение температуры: 125 °C
Макс. высота установки: 1000 m
Класс окружающей среды - климат - огонь: E1 - C1 - F0
Установка: Внутренняя
Степень защиты: IP00
Нормативы: EN 60076 / IEC 61558 (при применимости)

Таблица вариантов (Артикул | Мощность kVA | Пусковой ток A | Потери холостого хода W | Потери нагрузки W | Vcc %)
DZN0 K13 AL IP00 30 | 30 | 26 | 375 | 900 | 4
DZN0 K13 AL IP00 40 | 40 | 16 | 440 | 1070 | 4
DZN0 K13 AL IP00 50 | 50 | 16 | 480 | 1160 | 4
DZN0 K13 AL IP00 63 | 63 | 16 | 670 | 1230 | 4
DZN0 K13 AL IP00 70 | 70 | 16 | 730 | 1290 | 4
DZN0 K13 AL IP00 80 | 80 | 16 | 790 | 1410 | 4
DZN0 K13 AL IP00 90 | 90 | 13 | 830 | 1480 | 4
DZN0 K13 AL IP00 100 | 100 | 13 | 930 | 1630 | 4
DZN0 K13 AL IP00 110 | 110 | 13 | 980 | 1750 | 4
DZN0 K13 AL IP00 125 | 125 | 13 | 1030 | 2000 | 4
DZN0 K13 AL IP00 140 | 140 | 12 | 1180 | 2110 | 4
DZN0 K13 AL IP00 160 | 160 | 12 | 1280 | 2260 | 4
DZN0 K13 AL IP00 180 | 180 | 12 | 1380 | 2440 | 4
DZN0 K13 AL IP00 200 | 200 | 11 | 1530 | 2580 | 4
DZN0 K13 AL IP00 225 | 225 | 11 | 1570 | 2790 | 4
DZN0 K13 AL IP00 250 | 250 | 11 | 1730 | 3040 | 4
DZN0 K13 AL IP00 280 | 280 | 11 | 1850 | 3390 | 4
DZN0 K13 AL IP00 315 | 315 | 10 | 2020 | 3840 | 4
DZN0 K13 AL IP00 350 | 350 | 10 | 2240 | 4350 | 4
DZN0 K13 AL IP00 400 | 400 | 9 | 2400 | 4830 | 4
DZN0 K13 AL IP00 500 | 500 | 8 | 2970 | 5600 | 4
DZN0 K13 AL IP00 630 | 630 | 7 | 3200 | 6590 | 4
DZN0 K13 AL IP00 800 | 800 | 7 | 4320 | 7660 | 4.5
DZN0 K13 AL IP00 1000 | 1000 | 7 | 5280 | 9000 | 4.5
DZN0 K13 AL IP00 1250 | 1250 | 6 | 6600 | 11100 | 5
DZN0 K13 AL IP00 1600 | 1600 | 5 | 8100 | 13100 | 5

Технические характеристики / спецификации

• Частота: 50 Hz
• K-фактор: 13
• Входное напряжение: 400 V
• Выходное напряжение: 400 V
• Подключение первичной: Треугольник
• Подключение вторичной: Zig-zag
• Векторная группа: Dzn0
• Материал сердечника: M270 магнитная сталь
• Материал обмоток: Алюминий
• Электростатический экран: между первичной и вторичной, заземлён
• Макс. температура окружающей среды: 40 °C
• Класс изоляции: H
• Уровень изоляции: 3
• Тепловой класс: H
• Повышение температуры: 125 °C
• Макс. высота: 1000 m
• Класс окружающей среды: E1 - C1 - F0
• Установка: Внутренняя
• Степень защиты: IP00
• Нормативы: EN 60076 / IEC 61558 (при применимости)
