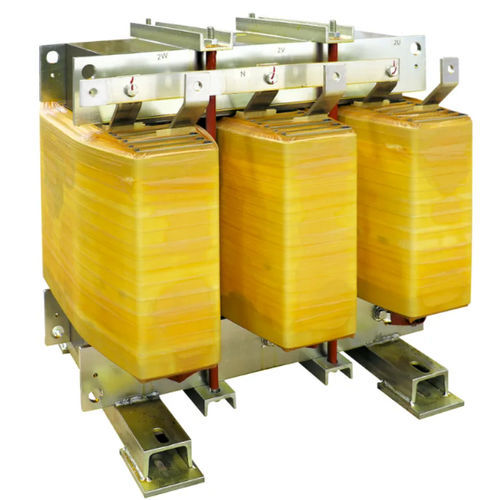

Разделительный трансформатор DYN11 K20 AL IP00

сухойдля внутреннего обслуживанияIEC

Продукт
Низковольтный изоляционный трансформатор DYN11 K20 AL IP00. Номинал вход/выход 400/400 В, 50 Гц; алюминиевые обмотки; векторная группа Dyn11; электростатический экран заземлен между первичной и вторичной обмотками. Предназначен для внутренней установки, степень защиты IP00.

Технические характеристики

• Частота: 50 Hz
• K Factor: 20
• Вход/выход напряжение: 400 / 400 V
• Соединение первичной обмотки: Треугольник
• Соединение вторичной обмотки: Звезда + N
• Векторная группа: Dyn11
• Материал сердечника: M270 магнитная сталь
• Материал обмотки: Алюминий
• Электростатический экран: Между первичной и вторичной, заземлен
• Макс. температура окружающей среды: 40 °C
• Класс изоляции/тепловой класс: H
• Уровень изоляции: 3
• Подъём температуры: 125
• Макс. высота над уровнем моря: 1000 m
• Классы среды: E1 - C1 - F0
• Установка: Внутренняя
• Степень защиты: IP00
• Нормативы: EN 60076 / IEC 61558 (при применении)

Варианты (Артикул - Мощность - Пусковой ток - Потери холостого хода - Потери при нагрузке - Vcc %)
DYN11 K20 AL IP00 28 - Power: 28 - In-rush current: 26 - No-load losses: 350 - Load losses: 680 - Vcc %: 4
DYN11 K20 AL IP00 36 - Power: 36 - In-rush current: 17 - No-load losses: 410 - Load losses: 800 - Vcc %: 4
DYN11 K20 AL IP00 45 - Power: 45 - In-rush current: 17 - No-load losses: 450 - Load losses: 840 - Vcc %: 4
DYN11 K20 AL IP00 58 - Power: 58 - In-rush current: 17 - No-load losses: 630 - Load losses: 920 - Vcc %: 4
DYN11 K20 AL IP00 63 - Power: 63 - In-rush current: 16 - No-load losses: 680 - Load losses: 980 - Vcc %: 4
DYN11 K20 AL IP00 70 - Power: 70 - In-rush current: 15 - No-load losses: 740 - Load losses: 1080 - Vcc %: 4
DYN11 K20 AL IP00 80 - Power: 80 - In-rush current: 14 - No-load losses: 780 - Load losses: 1100 - Vcc %: 4
DYN11 K20 AL IP00 90 - Power: 90 - In-rush current: 14 - No-load losses: 870 - Load losses: 1230 - Vcc %: 4
DYN11 K20 AL IP00 100 - Power: 100 - In-rush current: 14 - No-load losses: 920 - Load losses: 1350 - Vcc %: 4
DYN11 K20 AL IP00 110 - Power: 110 - In-rush current: 14 - No-load losses: 960 - Load losses: 1550 - Vcc %: 4
DYN11 K20 AL IP00 125 - Power: 125 - In-rush current: 13 - No-load losses: 1100 - Load losses: 1620 - Vcc %: 4
DYN11 K20 AL IP00 140 - Power: 140 - In-rush current: 13 - No-load losses: 1200 - Load losses: 1710 - Vcc %: 4
DYN11 K20 AL IP00 160 - Power: 160 - In-rush current: 13 - No-load losses: 1290 - Load losses: 1820 - Vcc %: 4
DYN11 K20 AL IP00 180 - Power: 180 - In-rush current: 11 - No-load losses: 1430 - Load losses: 1960 - Vcc %: 4
DYN11 K20 AL IP00 200 - Power: 200 - In-rush current: 11 - No-load losses: 1470 - Load losses: 2150 - Vcc %: 4
DYN11 K20 AL IP00 225 - Power: 225 - In-rush current: 11 - No-load losses: 1620 - Load losses: 2320 - Vcc %: 4
DYN11 K20 AL IP00 250 - Power: 250 - In-rush current: 11 - No-load losses: 1730 - Load losses: 2510 - Vcc %: 4
DYN11 K20 AL IP00 280 - Power: 280 - In-rush current: 10 - No-load losses: 1890 - Load losses: 3080 - Vcc %: 4
DYN11 K20 AL IP00 315 - Power: 315 - In-rush current: 10 - No-load losses: 2100 - Load losses: 3350 - Vcc %: 4
DYN11 K20 AL IP00 350 - Power: 350 - In-rush current: 9 - No-load losses: 2250 - Load losses: 3720 - Vcc %: 4
DYN11 K20 AL IP00 450 - Power: 450 - In-rush current: 8 - No-load losses: 2780 - Load losses: 4350 - Vcc %: 4
DYN11 K20 AL IP00 580 - Power: 580 - In-rush current: 7 - No-load losses: 3000 - Load losses: 5100 - Vcc %: 4
DYN11 K20 AL IP00 720 - Power: 720 - In-rush current: 7 - No-load losses: 4050 - Load losses: 5850 - Vcc %: 4.5
DYN11 K20 AL IP00 900 - Power: 900 - In-rush current: 7 - No-load losses: 4950 - Load losses: 6950 - Vcc %: 4.5
DYN11 K20 AL IP00 1100 - Power: 1100 - In-rush current: 6 - No-load losses: 6200 - Load losses: 8350 - Vcc %: 5
DYN11 K20 AL IP00 1400 - Power: 1400 - In-rush current: 6 - No-load losses: 7600 - Load losses: 9900 - Vcc %: 5

Применение и монтаж

• Гальваническая развязка НН систем и защита чувствительного оборудования
• Стабилизация питания и снижение помех в режиме «общего» сигнала
• Для внутренних электрощитовых, распределительных шкафов и панелей управления
• Фиксированная внутренняя установка; обеспечить вентиляцию и заземление электростатического экрана

Нормативы и соответствие
Разработан и изготовлен в соответствии с применимыми разделами EN 60076 и IEC 61558. Перед установкой проверить местные нормы и требования площадки.
