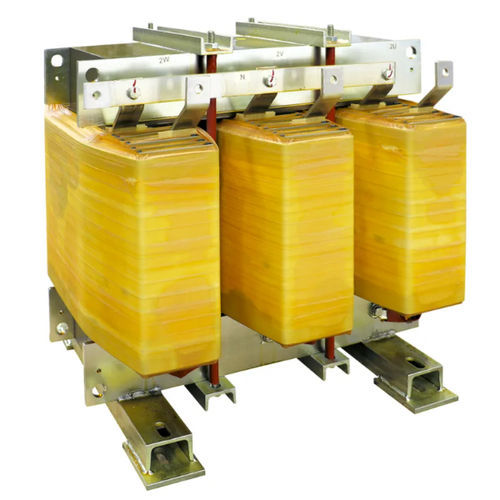

Разделительный трансформатор DYN11 K4 AL IP00

сухойдля внутреннего обслуживанияIEC

Краткое описание
Ortea DYN11 K4 AL IP00 — изоляционный трансформатор низкого напряжения для внутренней промышленной установки. Предназначен для электрической изоляции, устойчив к гармоникам (K‑фактор 4) и рассчитан на 400/400 В.

Обзор
Разработан для разделения первичной и вторичной цепей при эффективной передаче энергии. Основные элементы: первичная связь в треугольник, вторичная — звезда + N, векторная группа Dyn11, сердечник M270, алюминиевые обмотки и заземлённый электростатический экран между обмотками. Номинальная частота 50 Hz.

Технические характеристики (кратко)
Частота | 50 Hz
K‑фактор | 4
Входное напряжение | 400 V
Выходное напряжение | 400 V
Подключение первичной обмотки | Треугольник
Подключение вторичной обмотки | Звезда + N
Векторная группа | Dyn11
Материал сердечника | M270 магнитная сталь
Материал обмоток | Алюминий
Электростатический экран | Между первичной и вторичной, заземлён
Макс. температура окружающей среды (°C) | 40
Класс изоляции | H
Уровень изоляции | 3
Тепловой класс | H
Повышение температуры (°C) | 125
Макс. высота (м) | 1000
Экологический - климатический - пожарный класс | E1 - C1 - F0
Установка | Внутренняя
Степень защиты | IP00
Нормативы | EN 60076 / IEC 61558 (при применимости)

Доступные варианты (фрагмент таблицы)
DYN11 K4 AL IP00 40 | 40 kVA | Входной ток 18 | Потери холостого хода 350 W | Потери при нагрузке 1250 W | Vcc 4%
DYN11 K4 AL IP00 50 | 50 kVA | 12 | 410 W | 1480 W | 4%
DYN11 K4 AL IP00 63 | 63 kVA | 12 | 450 W | 1550 W | 4%
DYN11 K4 AL IP00 80 | 80 kVA | 12 | 630 W | 1700 W | 4%
DYN11 K4 AL IP00 100 | 100 kVA | 12 | 740 W | 1900 W | 4%
DYN11 K4 AL IP00 160 | 160 kVA | 10 | 960 W | 2800 W | 4%
DYN11 K4 AL IP00 250 | 250 kVA | 8 | 1430 W | 3600 W | 4%
DYN11 K4 AL IP00 400 | 400 kVA | 7 | 1890 W | 5450 W | 4%
DYN11 K4 AL IP00 800 | 800 kVA | 5 | 3000 W | 9200 W | 4%
DYN11 K4 AL IP00 1000 | 1000 kVA | 5 | 4050 W | 10700 W | 4.5%
DYN11 K4 AL IP00 1250 | 1250 kVA | 5 | 4950 W | 12700 W | 4.5%
DYN11 K4 AL IP00 1600 | 1600 kVA | 4 | 6200 W | 15300 W | 5%
DYN11 K4 AL IP00 2000 | 2000 kVA | 4 | 7600 W | 18100 W | 5%

Степень защиты

• IP00

Технические характеристики / спецификации

• Частота: 50 Hz
• K‑фактор: 4
• Входное напряжение: 400 V
• Выходное напряжение: 400 V
• Подключение первичной обмотки: Треугольник
• Подключение вторичной обмотки: Звезда + N
• Векторная группа: Dyn11
• Материал сердечника: M270 магнитная сталь
• Материал обмоток: Алюминий
• Электростатический экран: Между первичной и вторичной, заземлён
• Макс. температура окружающей среды: 40 °C
• Класс изоляции: H
• Уровень изоляции: 3
• Тепловой класс: H
• Повышение температуры: 125 °C
• Макс. высота: 1000 m
• Экологический - климатический - пожарный класс: E1 - C1 - F0
• Установка: Внутренняя
• Степень защиты: IP00
• Нормативы: EN 60076 / IEC 61558 (при применимости)
