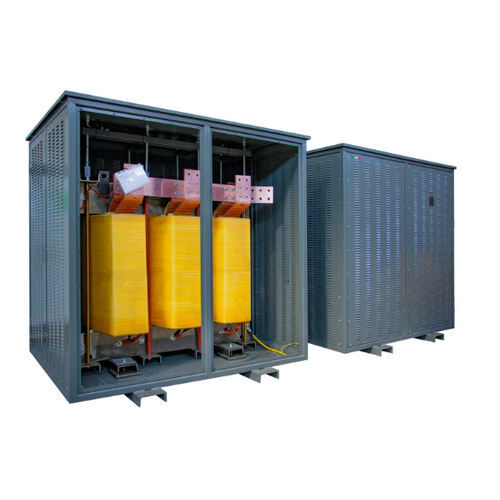

Разделительный трансформатор DZN0 K20 CU IP21

для внутреннего обслуживанияIECс коэффициентом К

Описание
Изоляционные трансформаторы низкого напряжения для промышленного распределения электроэнергии, предназначены для внутренней установки и обеспечения гальванической развязки между первичной и вторичной цепями.

Основные характеристики

• Частота: 50 Hz
• Коэффициент K: 20
• Входное напряжение: 400 V
• Выходное напряжение: 400 V
• Подключение первичной обмотки: треугольник
• Подключение вторичной обмотки: зигзаг (Zig-zag)
• Векторная группа: DZN0
• Материал магнитопровода: магнитная сталь M270
• Материал обмотки: медь
• Электростатическая схема: между первичной и вторичной, заземлена
• Максимальная температура окружающей среды: 40 °C
• Класс изоляции: H
• Уровень изоляции: 3
• Тепловой класс: H
• Перегрев: 125
• Максимальная высота над уровнем моря: 1000 m
• Класс окружающей среды - климатический - пожарный: E1 - C1 - F0
• Установка: Внутренняя
• Степень защиты: IP21
• Нормы: EN 60076 / IEC 61558 (при необходимости)

Варианты - таблица кодов и спецификаций
Code | Мощность | Входной пусковой ток | Потери холостого хода | Зависимые потери | Vcc
DZN0 K20 CU IP21 7 | 7 | 46 | 160 | 230 | 3.5
DZN0 K20 CU IP21 9 | 9 | 46 | 180 | 290 | 3.5
DZN0 K20 CU IP21 10 | 10 | 46 | 190 | 360 | 3.5
DZN0 K20 CU IP21 14 | 14 | 46 | 225 | 390 | 3.5
DZN0 K20 CU IP21 18 | 18 | 46 | 260 | 470 | 3.5
DZN0 K20 CU IP21 22 | 22 | 37 | 290 | 550 | 3.5
DZN0 K20 CU IP21 28 | 28 | 29 | 330 | 570 | 4
DZN0 K20 CU IP21 36 | 36 | 27 | 360 | 650 | 4
DZN0 K20 CU IP21 45 | 45 | 22 | 410 | 760 | 4
DZN0 K20 CU IP21 58 | 58 | 21 | 470 | 890 | 4
DZN0 K20 CU IP21 63 | 63 | 20 | 510 | 970 | 4
DZN0 K20 CU IP21 70 | 70 | 18 | 540 | 1060 | 4
DZN0 K20 CU IP21 80 | 80 | 17 | 580 | 1130 | 4
DZN0 K20 CU IP21 90 | 90 | 17 | 630 | 1260 | 4
DZN0 K20 CU IP21 100 | 100 | 15 | 680 | 1370 | 4
DZN0 K20 CU IP21 110 | 110 | 14 | 740 | 1530 | 4
DZN0 K20 CU IP21 125 | 125 | 14 | 810 | 1680 | 4
DZN0 K20 CU IP21 140 | 140 | 13 | 870 | 1840 | 4
DZN0 K20 CU IP21 160 | 160 | 13 | 940 | 2030 | 4
DZN0 K20 CU IP21 180 | 180 | 11 | 1020 | 2220 | 4
DZN0 K20 CU IP21 200 | 200 | 11 | 1100 | 2450 | 4
DZN0 K20 CU IP21 225 | 225 | 10 | 1200 | 2710 | 4
DZN0 K20 CU IP21 250 | 250 | 10 | 1290 | 2960 | 4
DZN0 K20 CU IP21 280 | 280 | 8 | 1410 | 3320 | 4
DZN0 K20 CU IP21 315 | 315 | 8 | 1520 | 3680 | 4
DZN0 K20 CU IP21 350 | 350 | 8 | 1620 | 4020 | 4
DZN0 K20 CU IP21 450 | 450 | 7 | 1840 | 4880 | 4

Характеристики / технические спецификации

• Частота: 50 Hz
• Коэффициент K: 20
• Входное напряжение: 400 V
• Выходное напряжение: 400 V
• Подключение первичной: треугольник
• Подключение вторичной: зигзаг (Zig-zag)
• Векторная группа: DZN0
• Сердечник: магнитная сталь M270
• Обмотка: медь
• Электростатическая схема: первичная и вторичная стороны заземлены
• Макс. температура окружающей среды: 40 °C
• Класс изоляции: H
• Уровень изоляции: 3
• Тепловой класс: H
• Перегрев: 125
• Макс. высота: 1000 m
• Класс окружающей среды: E1 - C1 - F0
• Установка: Внутренняя
• Степень защиты: IP21
• Нормы: EN 60076 / IEC 61558 (при необходимости)
