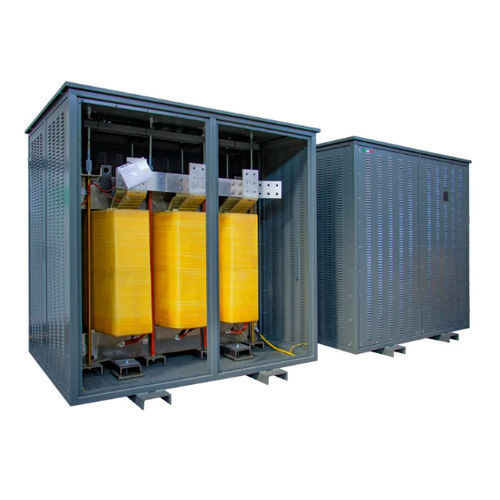

Разделительный трансформатор DZN0 K20 AL IP21

сухойдля внутреннего обслуживанияIEC

Обзор продукта
Изоляционный трансформатор низкого напряжения для распределения электроэнергии и защиты оборудования. DZN0 K20 AL IP21 — изоляционный трансформатор с векторной группой Dzn0, алюминиевой обмоткой и сердечником M270, предназначенный для установки в помещениях для развязки чувствительных нагрузок, снижения влияния гармоник (применения с K-фактором) и повышения качества питания.

Варианты (таблица по кодам)
DZN0 K20 AL IP21 28 | 28 | 28 | 375 | 730 | 4
DZN0 K20 AL IP21 36 | 36 | 18 | 440 | 860 | 4
DZN0 K20 AL IP21 45 | 45 | 18 | 480 | 900 | 4
DZN0 K20 AL IP21 58 | 58 | 18 | 670 | 990 | 4
DZN0 K20 AL IP21 63 | 63 | 18 | 730 | 1050 | 4
DZN0 K20 AL IP21 70 | 70 | 18 | 790 | 1160 | 4
DZN0 K20 AL IP21 80 | 80 | 15 | 830 | 1180 | 4
DZN0 K20 AL IP21 90 | 90 | 15 | 930 | 1320 | 4
DZN0 K20 AL IP21 100 | 100 | 15 | 980 | 1440 | 4
DZN0 K20 AL IP21 110 | 110 | 16 | 1030 | 1660 | 4
DZN0 K20 AL IP21 125 | 125 | 14 | 1180 | 1730 | 4
DZN0 K20 AL IP21 140 | 140 | 14 | 1280 | 1830 | 4
DZN0 K20 AL IP21 160 | 160 | 14 | 1380 | 1950 | 4
DZN0 K20 AL IP21 180 | 180 | 12 | 1530 | 2090 | 4
DZN0 K20 AL IP21 200 | 200 | 12 | 1570 | 2290 | 4
DZN0 K20 AL IP21 225 | 225 | 12 | 1730 | 2480 | 4
DZN0 K20 AL IP21 250 | 250 | 12 | 1850 | 2680 | 4
DZN0 K20 AL IP21 280 | 280 | 11 | 2020 | 3250 | 4
DZN0 K20 AL IP21 315 | 315 | 11 | 2240 | 3580 | 4
DZN0 K20 AL IP21 350 | 350 | 11 | 2400 | 3970 | 4
DZN0 K20 AL IP21 450 | 450 | 9 | 2970 | 4640 | 4
DZN0 K20 AL IP21 580 | 580 | 7 | 3200 | 5440 | 4
DZN0 K20 AL IP21 720 | 720 | 7 | 4320 | 6240 | 4.5
DZN0 K20 AL IP21 900 | 900 | 7 | 5280 | 7450 | 4.5
DZN0 K20 AL IP21 1100 | 1100 | 6 | 6600 | 8900 | 5
DZN0 K20 AL IP21 1400 | 1400 | 6 | 8100 | 10600 | 5

Характеристики / технические спецификации

• Частота: 50 Гц
• K-фактор: 20
• Входное напряжение: 400 В
• Выходное напряжение: 400 В
• Подключение первичной обмотки: треугольник (Delta)
• Подключение вторичной обмотки: Zig-zag
• Векторная группа: Dzn0
• Материал сердечника: магнитная сталь M270
• Материал обмотки: алюминий
• Электростатический экран: между первичной и вторичной, заземлён
• Макс. температура окружающей среды: 40 °C
• Класс изоляции: H
• Уровень изоляции: 3
• Термический класс: H
• Повышение температуры: 125 °C
• Макс. высота установки: 1000 м
• Класс окружающей среды - климат - огнестойкость: E1 - C1 - F0
• Установка: для помещений (внутри)
• Степень защиты: IP21
• Нормативные ссылки: EN 60076 / IEC 61558 (при применении)
