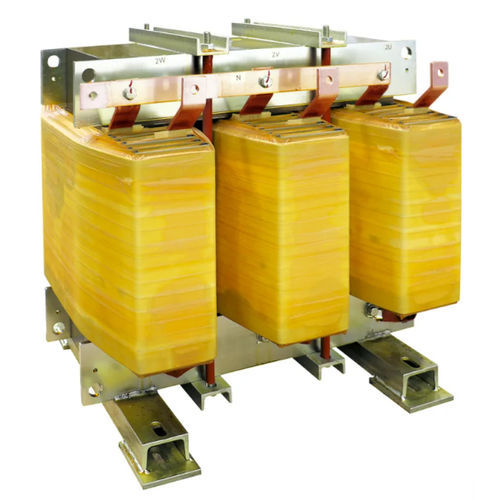

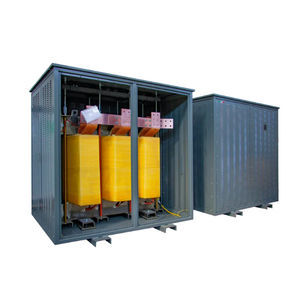

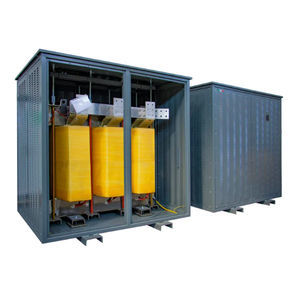

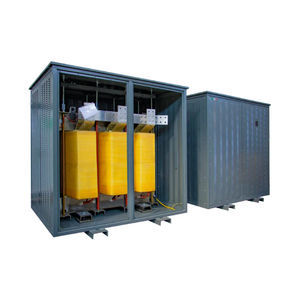

Разделительный трансформатор DYN11 K4 CU IP00

сухойдля внутреннего обслуживанияIEC

Обзор

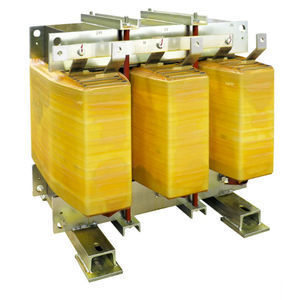

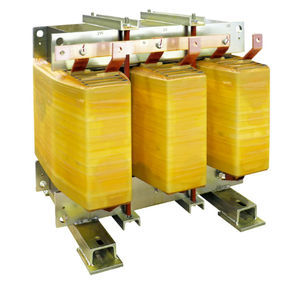

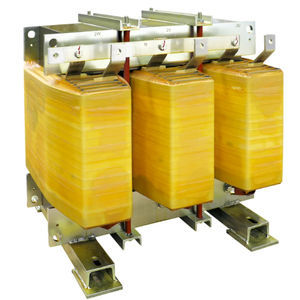

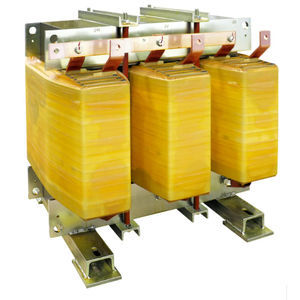

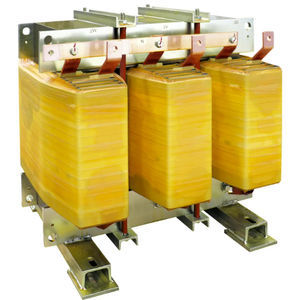

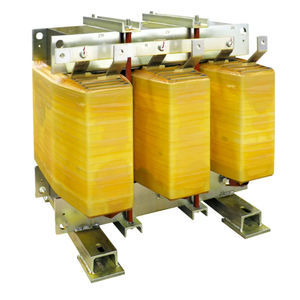

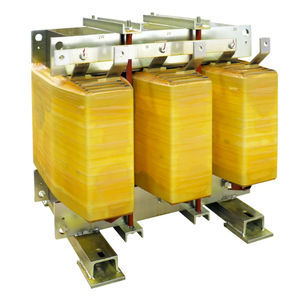

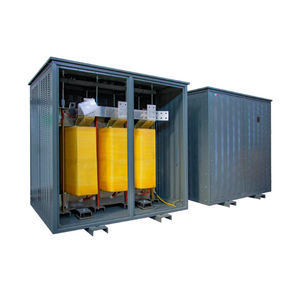

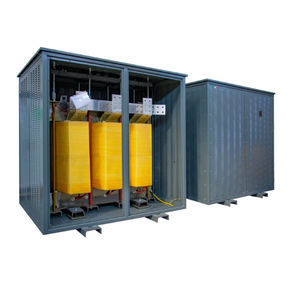

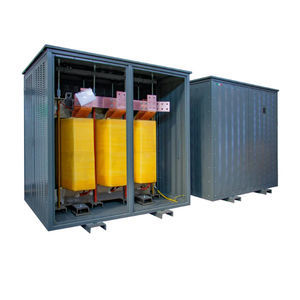

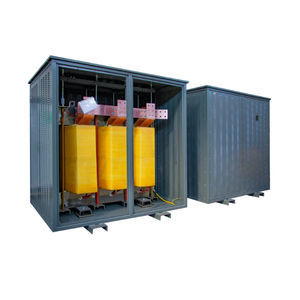

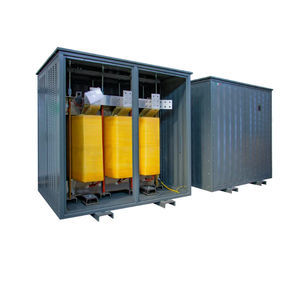

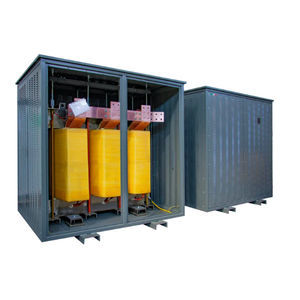

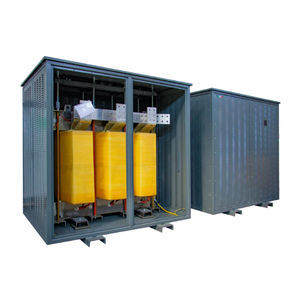

Ortea Next DYN11 K4 CU IP00 — изоляционный трансформатор низкого напряжения для внутренней установки, обеспечивающий гальваническую развязку между первичной и вторичной цепями и предназначенный для нелинейных нагрузок (K-фактор 4).

Ключевые характеристики

• Тип: изоляционный трансформатор низкого напряжения
• K-фактор: 4 (для нелинейных нагрузок)
• Векторная группа: Dyn11
• Материал обмоток: медь
• Материал сердечника: магнитная сталь M270
• Электростатический экран: между первичной и вторичной, заземлён
• Степень защиты: IP00 (открытый тип)

Области применения

• Разделение питающих сетей на промышленных и коммерческих объектах
• Повышение качества питания для чувствительной электронной аппаратуры
• Применение в распределительных щитах, диспетчерских и системах питания станков

Технические характеристики

• Частота: 50 Hz
• Входное напряжение: 400 V
• Выходное напряжение: 400 V
• Подключение первичной обмотки: треугольник (Delta)
• Подключение вторичной обмотки: звезда + N (Star + N)
• Векторная единица: Dyn11
• Материал сердечника: магнитная сталь M270
• Материал обмоток: медь
• Макс. температура окружающей среды: 40 °C
• Класс изоляции: H
• Уровень изоляции: 3
• Тепловой класс: H
• Повышение температуры: 125 °C
• Макс. высота установки: 1000 m
• Класс окружающей среды - климат - пожар: E1 - C1 - F0
• Установка: внутренняя
• Степень защиты: IP00
• Нормативы: EN 60076 / IEC 61558 (при применимости)

Варианты (Артикул - kVA - Пусковой ток A - Потери на холостом ходу W - Потери при нагрузке W - Vcc %)
DYN11 K4 CU IP00 10 - 10 - 32 - 150 - 430 - 3.5
DYN11 K4 CU IP00 12 - 12 - 32 - 170 - 530 - 3.5
DYN11 K4 CU IP00 15 - 15 - 32 - 180 - 660 - 3.5
DYN11 K4 CU IP00 20 - 20 - 30 - 210 - 720 - 3.5
DYN11 K4 CU IP00 25 - 25 - 30 - 240 - 860 - 3.5
DYN11 K4 CU IP00 30 - 30 - 25 - 270 - 1000 - 3.5
DYN11 K4 CU IP00 40 - 40 - 20 - 340 - 1060 - 4
DYN11 K4 CU IP00 50 - 50 - 18 - 400 - 1190 - 4
DYN11 K4 CU IP00 63 - 63 - 17 - 460 - 1350 - 4
DYN11 K4 CU IP00 80 - 80 - 15 - 530 - 1560 - 4
DYN11 K4 CU IP00 90 - 90 - 15 - 570 - 1680 - 4
DYN11 K4 CU IP00 100 - 100 - 14 - 610 - 1800 - 4
DYN11 K4 CU IP00 110 - 110 - 13 - 650 - 1930 - 4
DYN11 K4 CU IP00 125 - 125 - 13 - 700 - 2110 - 4
DYN11 K4 CU IP00 140 - 140 - 12 - 750 - 2290 - 4
DYN11 K4 CU IP00 160 - 160 - 12 - 820 - 2530 - 4
DYN11 K4 CU IP00 180 - 180 - 11 - 880 - 2770 - 4
DYN11 K4 CU IP00 200 - 200 - 11 - 940 - 3000 - 4
DYN11 K4 CU IP00 225 - 225 - 10 - 1010 - 3290 - 4
DYN11 K4 CU IP00 250 - 250 - 10 - 1080 - 3580 - 4
DYN11 K4 CU IP00 280 - 280 - 9 - 1160 - 3930 - 4
DYN11 K4 CU IP00 315 - 315 - 9 - 1250 - 4320 - 4
DYN11 K4 CU IP00 350 - 350 - 8 - 1340 - 4710 - 4
DYN11 K4 CU IP00 400 - 400 - 8 - 1460 - 5260 - 4
DYN11 K4 CU IP00 450 - 450 - 8 - 1570 - 5800 - 4
DYN11 K4 CU IP00 500 - 500 - 7 - 1670 - 6320 - 4
DYN11 K4 CU IP00 630 - 630 - 7 - 1930 - 7630 - 4
DYN11 K4 CU IP00 800 - 800 - 6 - 2250 - 9230 - 4
DYN11 K4 CU IP00 1000 - 1000 - 6 - 2580 - 10940 - 4.5

Монтаж и стандарты
Предназначен для внутренней установки. Электростатический экран должен быть заземлён. Для монтажа, вентиляции и зазоров руководствуйтесь EN 60076 / IEC 61558 и местными нормативами.
