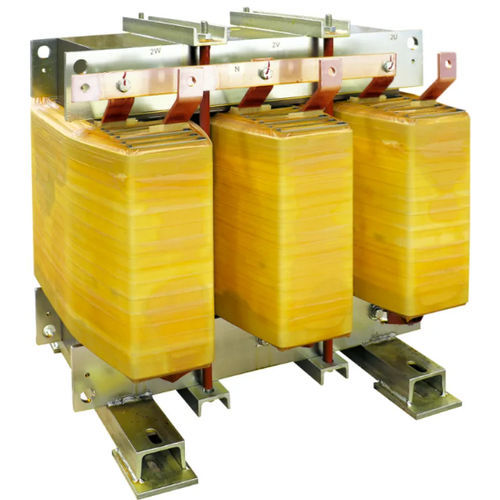

Разделительный трансформатор DYN11 K20 CU IP00

сухойдля внутреннего обслуживанияIEC

Обзор
Низковольтный изоляционный трансформатор для электрической изоляции и снижения гармонических токов в промышленных низковольтных сетях.

Технические характеристики (кратко)
Частота: 50 Hz
K-фактор: 20
Входное напряжение: 400 V
Выходное напряжение: 400 V
Подключение первичной обмотки: Треугольник (Delta)
Подключение вторичной обмотки: Звезда + N
Векторная группа: Dyn11
Материал сердечника: M270 магнитная сталь
Материал обмотки: Медь
Электростатический экран: Между первичной и вторичной, заземлён
Макс. температура окружающей среды: 40 °C
Класс изоляции: H
Уровень изоляции: 3
Термический класс: H
Повышение температуры: 125 K
Макс. высота установки: 1000 m
Класс окружающей среды - климат - пожар: E1 - C1 - F0
Установка: В помещении
Степень защиты: IP00
Нормы: EN 60076 / IEC 61558 (при применимости)

Варианты продукта
DYN11 K20 CU IP00 7 | 7 kVA | Пусковой ток: 45 A | Потери холостого хода: 150 W | Потери при нагрузке: 220 W | Vcc %: 3.5
DYN11 K20 CU IP00 9 | 9 kVA | Пусковой ток: 45 A | Потери холостого хода: 170 W | Потери при нагрузке: 270 W | Vcc %: 3.5
DYN11 K20 CU IP00 10 | 10 kVA | Пусковой ток: 45 A | Потери холостого хода: 180 W | Потери при нагрузке: 340 W | Vcc %: 3.5
DYN11 K20 CU IP00 14 | 14 kVA | Пусковой ток: 42 A | Потери холостого хода: 210 W | Потери при нагрузке: 370 W | Vcc %: 3.5
DYN11 K20 CU IP00 18 | 18 kVA | Пусковой ток: 42 A | Потери холостого хода: 240 W | Потери при нагрузке: 440 W | Vcc %: 3.5
DYN11 K20 CU IP00 22 | 22 kVA | Пусковой ток: 35 A | Потери холостого хода: 270 W | Потери при нагрузке: 510 W | Vcc %: 3.5
DYN11 K20 CU IP00 28 | 28 kVA | Пусковой ток: 28 A | Потери холостого хода: 340 W | Потери при нагрузке: 540 W | Vcc %: 4
DYN11 K20 CU IP00 36 | 36 kVA | Пусковой ток: 26 A | Потери холостого хода: 400 W | Потери при нагрузке: 610 W | Vcc %: 4
DYN11 K20 CU IP00 45 | 45 kVA | Пусковой ток: 23 A | Потери холостого хода: 460 W | Потери при нагрузке: 690 W | Vcc %: 4
DYN11 K20 CU IP00 58 | 58 kVA | Пусковой ток: 21 A | Потери холостого хода: 530 W | Потери при нагрузке: 800 W | Vcc %: 4
DYN11 K20 CU IP00 63 | 63 kVA | Пусковой ток: 20 A | Потери холостого хода: 570 W | Потери при нагрузке: 860 W | Vcc %: 4
DYN11 K20 CU IP00 70 | 70 kVA | Пусковой ток: 19 A | Потери холостого хода: 610 W | Потери при нагрузке: 920 W | Vcc %: 4
DYN11 K20 CU IP00 80 | 80 kVA | Пусковой ток: 19 A | Потери холостого хода: 650 W | Потери при нагрузке: 980 W | Vcc %: 4
DYN11 K20 CU IP00 90 | 90 kVA | Пусковой ток: 18 A | Потери холостого хода: 700 W | Потери при нагрузке: 1080 W | Vcc %: 4
DYN11 K20 CU IP00 100 | 100 kVA | Пусковой ток: 17 A | Потери холостого хода: 750 W | Потери при нагрузке: 1170 W | Vcc %: 4
DYN11 K20 CU IP00 110 | 110 kVA | Пусковой ток: 16 A | Потери холостого хода: 820 W | Потери при нагрузке: 1290 W | Vcc %: 4
DYN11 K20 CU IP00 125 | 125 kVA | Пусковой ток: 15 A | Потери холостого хода: 880 W | Потери при нагрузке: 1410 W | Vcc %: 4
DYN11 K20 CU IP00 140 | 140 kVA | Пусковой ток: 15 A | Потери холостого хода: 940 W | Потери при нагрузке: 1530 W | Vcc %: 4
DYN11 K20 CU IP00 160 | 160 kVA | Пусковой ток: 14 A | Потери холостого хода: 1010 W | Потери при нагрузке: 1680 W | Vcc %: 4
DYN11 K20 CU IP00 180 | 180 kVA | Пусковой ток: 13 A | Потери холостого хода: 1080 W | Потери при нагрузке: 1830 W | Vcc %: 4
DYN11 K20 CU IP00 200 | 200 kVA | Пусковой ток: 13 A | Потери холостого хода: 1160 W | Потери при нагрузке: 2010 W | Vcc %: 4
DYN11 K20 CU IP00 225 | 225 kVA | Пусковой ток: 12 A | Потери холостого хода: 1250 W | Потери при нагрузке: 2200 W | Vcc %: 4
DYN11 K20 CU IP00 250 | 250 kVA | Пусковой ток: 12 A | Потери холостого хода: 1340 W | Потери при нагрузке: 2400 W | Vcc %: 4
DYN11 K20 CU IP00 280 | 280 kVA | Пусковой ток: 11 A | Потери холостого хода: 1460 W | Потери при нагрузке: 2680 W | Vcc %: 4
DYN11 K20 CU IP00 315 | 315 kVA | Пусковой ток: 11 A | Потери холостого хода: 1570 W | Потери при нагрузке: 2960 W | Vcc %: 4
DYN11 K20 CU IP00 350 | 350 kVA | Пусковой ток: 10 A | Потери холостого хода: 1670 W | Потери при нагрузке: 3220 W | Vcc %: 4
DYN11 K20 CU IP00 450 | 450 kVA | Пусковой ток: 9 A | Потери холостого хода: 1930 W | Потери при нагрузке: 3890 W | Vcc %: 4
DYN11 K20 CU IP00 580 | 580 kVA | Пусковой ток: 9 A | Потери холостого хода: 2250 W | Потери при нагрузке: 4710 W | Vcc %: 4
DYN11 K20 CU IP00 720 | 720 kVA | Пусковой ток: 8 A | Потери холостого хода: 2580 W | Потери при нагрузке: 5580 W | Vcc %: 4.5

Технические данные

• Частота: 50 Hz
• K-фактор: 20
• Входное напряжение: 400 V
• Выходное напряжение: 400 V
• Подключение первичной: Треугольник
• Подключение вторичной: Звезда + N
• Векторная группа: Dyn11
• Сердечник: M270 магнитная сталь
• Обмотки: Медь
• Электростатический экран: Между первичной и вторичной, заземлён
• Макс. темп. окр. среды: 40 °C
• Класс изоляции: H
• Уровень изоляции: 3
• Термический класс: H
• Повышение температуры: 125 K
• Макс. высота: 1000 m
• Класс окруж./клим./пожар.: E1 - C1 - F0
• Установка: В помещении
• Степень защиты: IP00
• Нормы: EN 60076 / IEC 61558 (при применимости)
