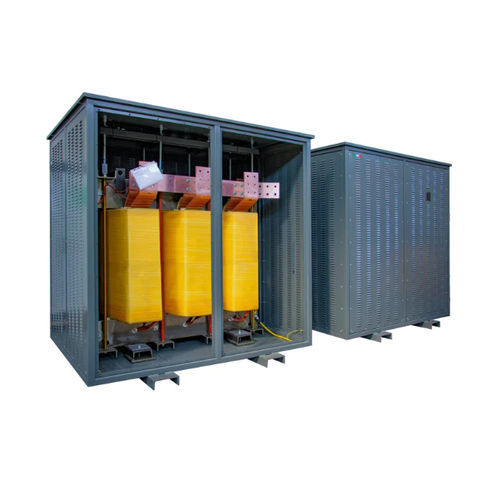

Разделительный трансформатор DYN11 K13 CU IP21

сухойдля внутреннего обслуживанияIEC

Продукт
Низковольтный изоляционный трансформатор для распределения в низком напряжении и гальванической развязки между первичной и вторичной цепями. Модель DYN11 K13 CU IP21 доступна в нескольких кВА исполнениях.

Технические характеристики (кратко)
Частота: 50 Hz
K-фактор: 13
Входное напряжение: 400 V
Выходное напряжение: 400 V
Подключение первичной обмотки: Треугольник
Подключение вторичной обмотки: Звезда + N
Векторная группа: Dyn11
Материал сердечника: магнитная сталь M270
Материал обмоток: медь
Электростатический экран: между первичной и вторичной, заземлён
Макс. температура окружающей среды: 40 °C
Класс изоляции: H
Уровень изоляции: 3
Повышение температуры: 125 °C
Макс. высота над уровнем моря: 1000 m
Класс окружения - климат - пожар: E1 - C1 - F0
Установка: Внутренняя
Степень защиты: IP21
Нормативы: EN 60076 / IEC 61558 (если применимо)

Варианты (Артикул | Мощность kVA | Вступ. ток A | Потери холостого хода W | Потери нагрузки W | Vcc %)
DYN11 K13 CU IP21 8 | 8 | 40 | 150 | 280 | 3.5
DYN11 K13 CU IP21 10 | 10 | 40 | 170 | 340 | 3.5
DYN11 K13 CU IP21 12 | 12 | 40 | 180 | 420 | 3.5
DYN11 K13 CU IP21 15 | 15 | 37.5 | 210 | 460 | 3.5
DYN11 K13 CU IP21 20 | 20 | 37.5 | 240 | 550 | 3.5
DYN11 K13 CU IP21 25 | 25 | 31.25 | 270 | 640 | 3.5
DYN11 K13 CU IP21 30 | 30 | 25 | 340 | 680 | 4
DYN11 K13 CU IP21 40 | 40 | 23 | 400 | 760 | 4
DYN11 K13 CU IP21 50 | 50 | 21 | 460 | 860 | 4
DYN11 K13 CU IP21 63 | 63 | 19 | 530 | 1000 | 4
DYN11 K13 CU IP21 70 | 70 | 18 | 570 | 1080 | 4
DYN11 K13 CU IP21 80 | 80 | 17 | 610 | 1150 | 4
DYN11 K13 CU IP21 90 | 90 | 17 | 650 | 1240 | 4
DYN11 K13 CU IP21 100 | 100 | 16 | 700 | 1350 | 4
DYN11 K13 CU IP21 110 | 110 | 15 | 750 | 1470 | 4
DYN11 K13 CU IP21 125 | 125 | 14 | 820 | 1620 | 4
DYN11 K13 CU IP21 140 | 140 | 14 | 880 | 1770 | 4
DYN11 K13 CU IP21 160 | 160 | 13 | 940 | 1920 | 4
DYN11 K13 CU IP21 180 | 180 | 13 | 1010 | 2110 | 4
DYN11 K13 CU IP21 200 | 200 | 12 | 1080 | 2290 | 4
DYN11 K13 CU IP21 225 | 225 | 12 | 1160 | 2520 | 4
DYN11 K13 CU IP21 250 | 250 | 11 | 1250 | 2760 | 4
DYN11 K13 CU IP21 280 | 280 | 11 | 1340 | 3010 | 4
DYN11 K13 CU IP21 315 | 315 | 10 | 1460 | 3370 | 4
DYN11 K13 CU IP21 350 | 350 | 10 | 1570 | 3710 | 4
DYN11 K13 CU IP21 400 | 400 | 9 | 1670 | 4040 | 4
DYN11 K13 CU IP21 500 | 500 | 8 | 1930 | 4880 | 4
DYN11 K13 CU IP21 630 | 630 | 8 | 2250 | 5910 | 4
DYN11 K13 CU IP21 800 | 800 | 7 | 2580 | 7000 | 4.5

Характеристики / технические данные

• Частота: 50 Hz
• K-фактор: 13
• Входное напряжение: 400 V
• Выходное напряжение: 400 V
• Подключения: первичный Треугольник, вторичный Звезда + N
• Векторная группа: Dyn11
• Сердечник: M270 магнитная сталь
• Обмотки: медь
• Электростатический экран: между первичной и вторичной, заземлён
• Макс. температура окружающей среды: 40 °C
• Класс изоляции / термический класс: H
• Уровень изоляции: 3
• Повышение температуры: 125
• Макс. высота установки: 1000 m
• Класс окружения: E1 - C1 - F0
• Установка: Внутренняя
• Степень защиты: IP21
• Нормативы: EN 60076 / IEC 61558 (если применимо)
