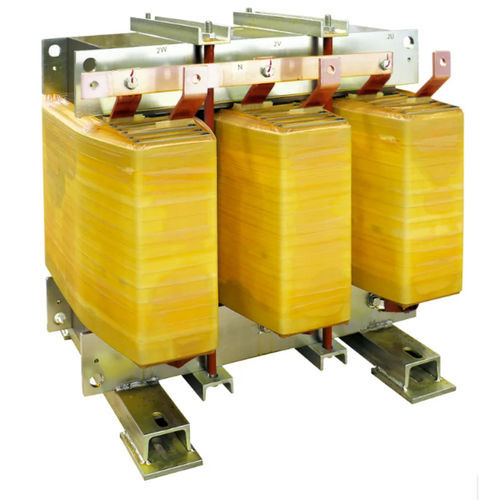

Разделительный трансформатор DZN0 K13 CU IP00

сухойдля внутреннего обслуживанияIEC

Название изделия
Изоляционный трансформатор низкого напряжения — DZN0 K13 CU IP00

Краткое описание
Изоляционный трансформатор НН для систем, требующих подавления гармоник (коэффициент K 13) и управления нейтралью. Первичная обмотка — треугольник, вторичная — зигзаг для улучшения заземления и компенсации несимметрии. Медные обмотки, сердечник из магнитной стали M270. Электростатический экран между первичной и вторичной обмотками, заземлённый. Предназначен для внутренней установки.

Технические характеристики (кратко)
Частота: 50 Hz
K-фактор: 13
Входное напряжение: 400 V
Выходное напряжение: 400 V
Соединение первичной обмотки: Треугольник
Соединение вторичной обмотки: Зигзаг
Векторная группа: Dzn0
Материал сердечника: M270 магнитная сталь
Материал обмоток: Медь
Электростатический экран: Между первичной и вторичной, заземлён
Макс. температура окружающей среды: 40 °C
Класс изоляции: H
Уровень изоляции: 3
Термический класс: H
Допустимый перегрев: 125 °C
Макс. высота над уровнем моря: 1000 m
Класс окружающей среды - климат - огонь: E1 - C1 - F0
Установка: Внутренняя
Степень защиты: IP00
Справочные стандарты: EN 60076 / IEC 61558 (при применимости)

Доступные варианты (артикул — Мощность — Пусковой ток — Потери холостого хода — Потери при нагрузке — Vcc % — Тех.лист)
DZN0 K13 CU IP00 8 — Мощность: 8 — Пусковой ток: 40 — Потери холостого хода: 160 — Потери при нагрузке: 290 — Vcc %: 3.5 — Тех.лист: доступен
DZN0 K13 CU IP00 10 — Мощность: 10 — Пусковой ток: 40 — Потери холостого хода: 180 — Потери при нагрузке: 360 — Vcc %: 3.5 — Тех.лист: доступен
DZN0 K13 CU IP00 12 — Мощность: 12 — Пусковой ток: 40 — Потери холостого хода: 190 — Потери при нагрузке: 450 — Vcc %: 3.5 — Тех.лист: доступен
DZN0 K13 CU IP00 15 — Мощность: 15 — Пусковой ток: 40 — Потери холостого хода: 225 — Потери при нагрузке: 490 — Vcc %: 3.5 — Тех.лист: доступен
DZN0 K13 CU IP00 20 — Мощность: 20 — Пусковой ток: 40 — Потери холостого хода: 260 — Потери при нагрузке: 590 — Vcc %: 3.5 — Тех.лист: доступен
DZN0 K13 CU IP00 25 — Мощность: 25 — Пусковой ток: 32 — Потери холостого хода: 290 — Потери при нагрузке: 680 — Vcc %: 3.5 — Тех.лист: доступен
DZN0 K13 CU IP00 30 — Мощность: 30 — Пусковой ток: 26 — Потери холостого хода: 330 — Потери при нагрузке: 720 — Vcc %: 4 — Тех.лист: доступен
DZN0 K13 CU IP00 40 — Мощность: 40 — Пусковой ток: 24 — Потери холостого хода: 360 — Потери при нагрузке: 820 — Vcc %: 4 — Тех.лист: доступен
DZN0 K13 CU IP00 50 — Мощность: 50 — Пусковой ток: 20 — Потери холостого хода: 410 — Потери при нагрузке: 950 — Vcc %: 4 — Тех.лист: доступен
DZN0 K13 CU IP00 63 — Мощность: 63 — Пусковой ток: 19 — Потери холостого хода: 470 — Потери при нагрузке: 1120 — Vcc %: 4 — Тех.лист: доступен
DZN0 K13 CU IP00 70 — Мощность: 70 — Пусковой ток: 18 — Потери холостого хода: 510 — Потери при нагрузке: 1220 — Vcc %: 4 — Тех.лист: доступен
DZN0 K13 CU IP00 80 — Мощность: 80 — Пусковой ток: 16 — Потери холостого хода: 540 — Потери при нагрузке: 1320 — Vcc %: 4 — Тех.лист: доступен
DZN0 K13 CU IP00 90 — Мощность: 90 — Пусковой ток: 15 — Потери холостого хода: 580 — Потери при нагрузке: 1420 — Vcc %: 4 — Тех.лист: доступен
DZN0 K13 CU IP00 100 — Мощность: 100 — Пусковой ток: 15 — Потери холостого хода: 630 — Потери при нагрузке: 1570 — Vcc %: 4 — Тех.лист: доступен
DZN0 K13 CU IP00 110 — Мощность: 110 — Пусковой ток: 14 — Потери холостого хода: 680 — Потери при нагрузке: 1720 — Vcc %: 4 — Тех.лист: доступен
DZN0 K13 CU IP00 125 — Мощность: 125 — Пусковой ток: 13 — Потери холостого хода: 740 — Потери при нагрузке: 1920 — Vcc %: 4 — Тех.лист: доступен
DZN0 K13 CU IP00 140 — Мощность: 140 — Пусковой ток: 13 — Потери холостого хода: 810 — Потери при нагрузке: 2110 — Vcc %: 4 — Тех.лист: доступен
DZN0 K13 CU IP00 160 — Мощность: 160 — Пусковой ток: 11 — Потери холостого хода: 870 — Потери при нагрузке: 2310 — Vcc %: 4 — Тех.лист: доступен
DZN0 K13 CU IP00 180 — Мощность: 180 — Пусковой ток: 11 — Потери холостого хода: 940 — Потери при нагрузке: 2550 — Vcc %: 4 — Тех.лист: доступен
DZN0 K13 CU IP00 200 — Мощность: 200 — Пусковой ток: 10 — Потери холостого хода: 1020 — Потери при нагрузке: 2790 — Vcc %: 4 — Тех.лист: доступен
DZN0 K13 CU IP00 225 — Мощность: 225 — Пусковой ток: 10 — Потери холостого хода: 1100 — Потери при нагрузке: 3070 — Vcc %: 4 — Тех.лист: доступен
DZN0 K13 CU IP00 250 — Мощность: 250 — Пусковой ток: 9 — Потери холостого хода: 1200 — Потери при нагрузке: 3400 — Vcc %: 4 — Тех.лист: доступен
DZN0 K13 CU IP00 280 — Мощность: 280 — Пусковой ток: 9 — Потери холостого хода: 1290 — Потери при нагрузке: 3720 — Vcc %: 4 — Тех.лист: доступен
DZN0 K13 CU IP00 315 — Мощность: 315 — Пусковой ток: 8 — Потери холостого хода: 1410 — Потери при нагрузке: 4170 — Vcc %: 4 — Тех.лист: доступен
DZN0 K13 CU IP00 350 — Мощность: 350 — Пусковой ток: 8 — Потери холостого хода: 1520 — Потери при нагрузке: 4610 — Vcc %: 4 — Тех.лист: доступен
DZN0 K13 CU IP00 400 — Мощность: 400 — Пусковой ток: 8 — Потери холостого хода: 1620 — Потери при нагрузке: 5040 — Vcc %: 4 — Тех.лист: доступен
DZN0 K13 CU IP00 500 — Мощность: 500 — Пусковой ток: 6 — Потери холостого хода: 1840 — Потери при нагрузке: 6120 — Vcc %: 4 — Тех.лист: доступен

Технические характеристики

• Частота: 50 Hz
• K-фактор: 13
• Напряжение вход/выход: 400 / 400 V
• Соединения: первичный Треугольник, вторичный Зигзаг
• Векторная группа: Dzn0
• Сердечник: M270 магнитная сталь
• Обмотки: медь
• Электростатический экран: между первичной и вторичной, заземлён
• Макс. температура окружающей среды: 40 °C
• Класс изоляции: H
• Уровень изоляции: 3
• Термический класс: H
• Температурный подъем: 125 °C
• Макс. высота установки: 1000 m
• Класс среды: E1 - C1 - F0
• Установка: Внутренняя
• Степень защиты: IP00
• Стандарты: EN 60076 / IEC 61558 (при применимости)
