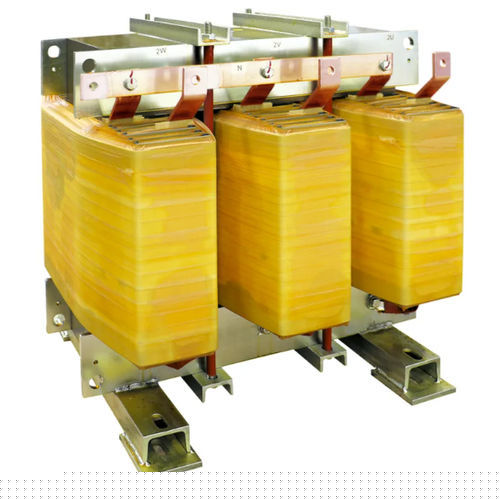

Разделительный трансформатор DZN0 K20 CU IP00

сухойдля внутреннего обслуживанияIEC

Описание
Низковольтные изоляционные трансформаторы для внутренней установки с первичной схемой соединения треугольник и вторичной — зигзаг. Применимы для снижения гармоник и безопасного разделения цепей.

Технические характеристики
Частота: 50 Hz
K фактор: 20
Входное напряжение: 400 V
Выходное напряжение: 400 V
Подключение первичной обмотки: Треугольник
Подключение вторичной обмотки: Зигзаг
Векторная группа: Dzn0
Материал сердечника: M270 магнитная сталь
Материал обмоток: Медь
Электростатический экран: Между первичной и вторичной, заземлён
Макс. температура окружающей среды (°C): 40
Класс изоляции: H
Уровень изоляции: 3
Тепловой класс: H
Повышение температуры (°C): 125
Макс. высота установки (m): 1000
Класс окружающей среды - климата - пожара: E1 - C1 - F0
Монтаж: Внутренний
Степень защиты: IP00
Нормы: EN 60076 / IEC 61558 (при применимости)

Варианты (артикул | мощность [kVA] | пусковой ток | потери холостого хода | потери при нагрузке | Vcc %)
DZN0 K20 CU IP00 7 | 7 | 46 | 160 | 230 | 3.5
DZN0 K20 CU IP00 9 | 9 | 46 | 180 | 290 | 3.5
DZN0 K20 CU IP00 10 | 10 | 46 | 190 | 360 | 3.5
DZN0 K20 CU IP00 14 | 14 | 46 | 225 | 390 | 3.5
DZN0 K20 CU IP00 18 | 18 | 46 | 260 | 470 | 3.5
DZN0 K20 CU IP00 22 | 22 | 37 | 290 | 550 | 3.5
DZN0 K20 CU IP00 28 | 28 | 29 | 330 | 570 | 4
DZN0 K20 CU IP00 36 | 36 | 27 | 360 | 650 | 4
DZN0 K20 CU IP00 45 | 45 | 22 | 410 | 760 | 4
DZN0 K20 CU IP00 58 | 58 | 21 | 470 | 890 | 4
DZN0 K20 CU IP00 63 | 63 | 20 | 510 | 970 | 4
DZN0 K20 CU IP00 70 | 70 | 18 | 540 | 1060 | 4
DZN0 K20 CU IP00 80 | 80 | 17 | 580 | 1130 | 4
DZN0 K20 CU IP00 90 | 90 | 17 | 630 | 1260 | 4
DZN0 K20 CU IP00 100 | 100 | 15 | 680 | 1370 | 4
DZN0 K20 CU IP00 110 | 110 | 14 | 740 | 1530 | 4
DZN0 K20 CU IP00 125 | 125 | 14 | 810 | 1680 | 4
DZN0 K20 CU IP00 140 | 140 | 13 | 870 | 1840 | 4
DZN0 K20 CU IP00 160 | 160 | 13 | 940 | 2030 | 4
DZN0 K20 CU IP00 180 | 180 | 11 | 1020 | 2220 | 4
DZN0 K20 CU IP00 200 | 200 | 11 | 1100 | 2450 | 4
DZN0 K20 CU IP00 225 | 225 | 10 | 1200 | 2710 | 4
DZN0 K20 CU IP00 250 | 250 | 10 | 1290 | 2960 | 4
DZN0 K20 CU IP00 280 | 280 | 8 | 1410 | 3320 | 4
DZN0 K20 CU IP00 315 | 315 | 8 | 1520 | 3680 | 4
DZN0 K20 CU IP00 350 | 350 | 8 | 1620 | 4020 | 4
DZN0 K20 CU IP00 450 | 450 | 7 | 1840 | 4880 | 4

Характеристики / технические спецификации

• Частота: 50 Hz
• K фактор: 20
• Входное / выходное напряжение: 400 V
• Подключение первичной: Треугольник
• Подключение вторичной: Зигзаг
• Векторная группа: Dzn0
• Сердечник: M270 магнитная сталь
• Обмотки: Медь
• Электростатический экран: между первичной и вторичной, заземлён
• Макс. температура окружающей среды: 40 °C
• Класс изоляции / Тепловой класс: H
• Уровень изоляции: 3
• Повышение температуры: 125 °C
• Макс. высота установки: 1000 m
• Класс окружающей среды - климата - пожара: E1 - C1 - F0
• Монтаж: Внутренний
• Степень защиты: IP00
• Нормы: EN 60076 / IEC 61558 (при применимости)
