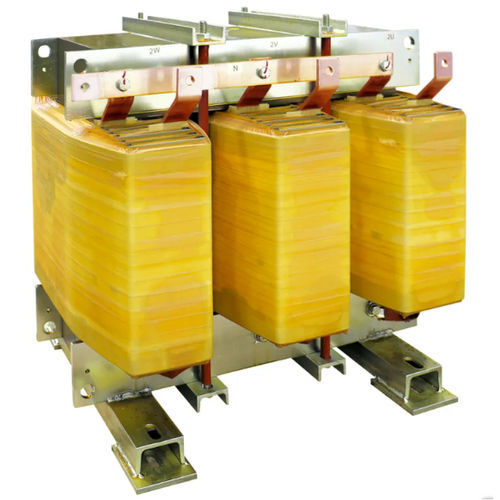

Разделительный трансформатор DYN11 K13 CU IP00

сухойдля внутреннего обслуживанияIEC

Обзор
Низковольтный изоляционный трансформатор для внутренних промышленных установок. DYN11 K13 CU IP00 обеспечивает гальваническую развязку с векторной группой Dyn11, медными обмотками и K‑фактором 13, подходит для нелинейных нагрузок и сред с высокой гармонической составляющей.

Технические характеристики
Частота: 50 Hz
K‑фактор: 13
Входное напряжение: 400 V
Выходное напряжение: 400 V
Подключение первичной обмотки: треугольник (Delta)
Подключение вторичной обмотки: звезда + N
Векторная группа: Dyn11
Материал сердечника: M270 магнитная сталь
Материал обмоток: медь
Экранирование (электростатическое): между первичной и вторичной, заземлено
Макс. температура окружающей среды: 40 °C
Класс изоляции: H
Уровень изоляции: 3
Термический класс: H
Повышение температуры: 125 °C
Макс. высота: 1000 m
Класс окружающей среды - климат - огонь: E1 - C1 - F0
Монтаж: Внутренний
Степень защиты: IP00
Нормативы: EN 60076 / IEC 61558 (при применимости)

Доступные варианты
Артикул | Мощность (kVA) | Пусковой ток (A) | Потери холостого хода (W) | Потери на нагрузке (W) | Vcc %
DYN11 K13 CU IP00 8 | 8 | 40 | 150 | 280 | 3.5
DYN11 K13 CU IP00 10 | 10 | 40 | 170 | 340 | 3.5
DYN11 K13 CU IP00 12 | 12 | 40 | 180 | 420 | 3.5
DYN11 K13 CU IP00 15 | 15 | 37.5 | 210 | 460 | 3.5
DYN11 K13 CU IP00 20 | 20 | 37.5 | 240 | 550 | 3.5
DYN11 K13 CU IP00 25 | 25 | 31.25 | 270 | 640 | 3.5
DYN11 K13 CU IP00 30 | 30 | 25 | 340 | 680 | 4
DYN11 K13 CU IP00 40 | 40 | 23 | 400 | 760 | 4
DYN11 K13 CU IP00 50 | 50 | 21 | 460 | 860 | 4
DYN11 K13 CU IP00 63 | 63 | 19 | 530 | 1000 | 4
DYN11 K13 CU IP00 70 | 70 | 18 | 570 | 1080 | 4
DYN11 K13 CU IP00 80 | 80 | 17 | 610 | 1150 | 4
DYN11 K13 CU IP00 90 | 90 | 17 | 650 | 1240 | 4
DYN11 K13 CU IP00 100 | 100 | 16 | 700 | 1350 | 4
DYN11 K13 CU IP00 110 | 110 | 15 | 750 | 1470 | 4
DYN11 K13 CU IP00 125 | 125 | 14 | 820 | 1620 | 4
DYN11 K13 CU IP00 140 | 140 | 14 | 880 | 1770 | 4
DYN11 K13 CU IP00 160 | 160 | 13 | 940 | 1920 | 4
DYN11 K13 CU IP00 180 | 180 | 13 | 1010 | 2110 | 4
DYN11 K13 CU IP00 200 | 200 | 12 | 1080 | 2290 | 4
DYN11 K13 CU IP00 225 | 225 | 12 | 1160 | 2520 | 4
DYN11 K13 CU IP00 250 | 250 | 11 | 1250 | 2760 | 4
DYN11 K13 CU IP00 280 | 280 | 11 | 1340 | 3010 | 4
DYN11 K13 CU IP00 315 | 315 | 10 | 1460 | 3370 | 4
DYN11 K13 CU IP00 350 | 350 | 10 | 1570 | 3710 | 4
DYN11 K13 CU IP00 400 | 400 | 9 | 1670 | 4040 | 4
DYN11 K13 CU IP00 500 | 500 | 8 | 1930 | 4880 | 4
DYN11 K13 CU IP00 630 | 630 | 8 | 2250 | 5910 | 4
DYN11 K13 CU IP00 800 | 800 | 7 | 2580 | 7000 | 4.5

Характеристики / технические данные

• Частота: 50 Hz
• K‑фактор: 13
• Входное напряжение: 400 V
• Выходное напряжение: 400 V
• Подключение первичной: Delta
• Подключение вторичной: Звезда + N
• Векторная группа: Dyn11
• Сердечник: M270 магнитная сталь
• Обмотки: Медь
• Электростатический экран: между первичной и вторичной, заземлен
• Макс. температура окружающей среды: 40 °C
• Класс изоляции: H
• Уровень изоляции: 3
• Термический класс: H
• Повышение температуры: 125 °C
• Макс. высота: 1000 m
• Класс среды: E1 - C1 - F0
• Монтаж: Внутренний
• Степень защиты: IP00
• Нормы: EN 60076 / IEC 61558 (при применимости)
