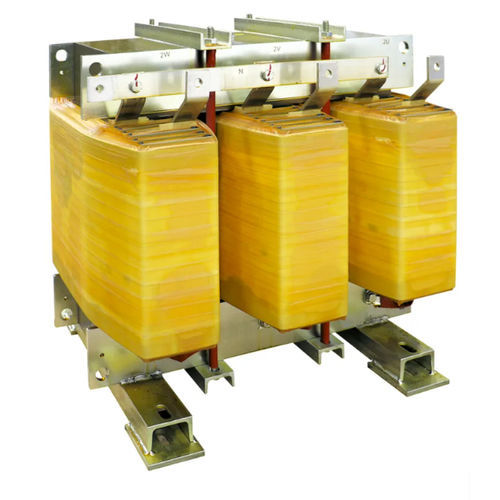

Разделительный трансформатор DZN0 K20 AL IP00

сухойдля внутреннего обслуживанияIEC

Краткое описание
Изоляционный трансформатор НН для низковольтных установок от Ortea, рассчитан на внутреннюю установку, с алюминиевыми обмотками и электростатическим экраном между первичной и вторичной обмотками, заземленным на корпус.

Обзор
Изоляционный трансформатор DZN0 K20 AL IP00 обеспечивает электрическую изоляцию и снижение помех в режиме общего напряжения в низковольтных сетях. Векторная группа Dzn0. Материал сердечника — M270 магнитная сталь, обмотки — алюминий. Электростатический экран расположен между первичной и вторичной обмотками и заземлен. Предназначен для установки в помещениях; степень защиты IP00.

Технические характеристики (сводная таблица)
Частота | 50 Hz
K-фактор | 20
Входное напряжение | 400 V
Выходное напряжение | 400 V
Подключение первичной обмотки | Треугольник (Delta)
Подключение вторичной обмотки | Zig-zag
Векторная единица | Dzn0
Материал сердечника | M270 магнитная сталь
Материал обмотки | Алюминий
Электростатический экран | Между первичной и вторичной, заземлен
Макс. температура окружающей среды | 40 °C
Класс изоляции | H
Уровень изоляции | 3
Термический класс | H
Повышение температуры | 125 °C
Макс. высота | 1000 m
Класс среда - климат - пожар | E1 - C1 - F0
Установка | Внутренняя
Степень защиты | IP00
Нормы | EN 60076 / IEC 61558 (при применимости)

Доступные варианты (артикул / мощность / пусковой ток / потери холостого хода / потери нагрузки / Vcc %)
Артикул | Мощность | Пусковой ток | Потери холостого хода | Потери нагрузки | Vcc %
DZN0 K20 AL IP00 28 | 28 kVA | 28 | 375 W | 730 W | 4
DZN0 K20 AL IP00 36 | 36 kVA | 18 | 440 W | 860 W | 4
DZN0 K20 AL IP00 45 | 45 kVA | 18 | 480 W | 900 W | 4
DZN0 K20 AL IP00 58 | 58 kVA | 18 | 670 W | 990 W | 4
DZN0 K20 AL IP00 63 | 63 kVA | 18 | 730 W | 1050 W | 4
DZN0 K20 AL IP00 70 | 70 kVA | 18 | 790 W | 1160 W | 4
DZN0 K20 AL IP00 80 | 80 kVA | 15 | 830 W | 1180 W | 4
DZN0 K20 AL IP00 90 | 90 kVA | 15 | 930 W | 1320 W | 4
DZN0 K20 AL IP00 100 | 100 kVA | 15 | 980 W | 1440 W | 4
DZN0 K20 AL IP00 110 | 110 kVA | 16 | 1030 W | 1660 W | 4
DZN0 K20 AL IP00 125 | 125 kVA | 14 | 1180 W | 1730 W | 4
DZN0 K20 AL IP00 140 | 140 kVA | 14 | 1280 W | 1830 W | 4
DZN0 K20 AL IP00 160 | 160 kVA | 14 | 1380 W | 1950 W | 4
DZN0 K20 AL IP00 180 | 180 kVA | 12 | 1530 W | 2090 W | 4
DZN0 K20 AL IP00 200 | 200 kVA | 12 | 1570 W | 2290 W | 4
DZN0 K20 AL IP00 225 | 225 kVA | 12 | 1730 W | 2480 W | 4
DZN0 K20 AL IP00 250 | 250 kVA | 12 | 1850 W | 2680 W | 4
DZN0 K20 AL IP00 280 | 280 kVA | 11 | 2020 W | 3250 W | 4
DZN0 K20 AL IP00 315 | 315 kVA | 11 | 2240 W | 3580 W | 4
DZN0 K20 AL IP00 350 | 350 kVA | 11 | 2400 W | 3970 W | 4
DZN0 K20 AL IP00 450 | 450 kVA | 9 | 2970 W | 4640 W | 4
DZN0 K20 AL IP00 580 | 580 kVA | 7 | 3200 W | 5440 W | 4
DZN0 K20 AL IP00 720 | 720 kVA | 7 | 4320 W | 6240 W | 4.5
DZN0 K20 AL IP00 900 | 900 kVA | 7 | 5280 W | 7450 W | 4.5
DZN0 K20 AL IP00 1100 | 1100 kVA | 6 | 6600 W | 8900 W | 5
DZN0 K20 AL IP00 1400 | 1400 kVA | 6 | 8100 W | 10600 W | 5

Характеристики / Технические данные

• Частота: 50 Hz
• K-фактор: 20
• Входное напряжение: 400 V
• Выходное напряжение: 400 V
• Подключение первичной обмотки: Треугольник
• Подключение вторичной обмотки: Zig-zag
• Векторная единица: Dzn0
• Материал сердечника: M270 магнитная сталь
• Материал обмотки: Алюминий
• Электростатический экран: Между первичной и вторичной, заземлен
• Макс. темп. окружающей среды: 40 °C
• Класс изоляции: H
• Уровень изоляции: 3
• Термический класс: H
• Повышение температуры: 125 °C
• Макс. высота: 1000 m
• Класс среда - климат - пожар: E1 - C1 - F0
• Установка: Внутренняя
• Степень защиты: IP00
• Нормы: EN 60076 / IEC 61558 (при применимости)
