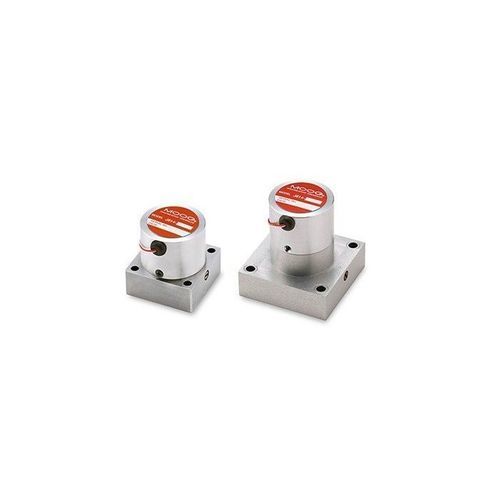

Пневматический распределитель с выдвижным ящиком J814

с пневматическим приводомс воздушным наполнениемпневматический

Обзор продукта
Пневматические сервоклапаны серии J814 — это быстрые и точные 3‑ходовые и 4‑ходовые пневматические сервоклапаны, предназначенные для регулирования давления/мощности, подавления вибраций и управления положением в пневматических системах. 3‑ходовые версии также могут применяться при вакуумных режимах.

3‑ходовые клапаны являются одноступенчатыми и доступны в стандартном и высокопоточном исполнениях. Стандартный тип имеет номинальную пропускную способность 1 ～ 50 NL/min при перепаде давления на клапане 0,5 MPa; высокопоточная версия достигает до 200 NL/min. Пара сопел и заслонка приводятся в действие торсионным (моментным) мотором с воздушными зазорами, что обеспечивает простую и долговечную конструкцию для длительной надежности.

4‑ходовые клапаны имеют отверстие вверх по потоку перед каждым соплом, обеспечивая два управляющих порта. Эти одноступенчатые клапаны имеют номинальную пропускную способность 1 ～ 14 NL/min при перепаде давления на клапане 0,5 MPa.

Особенности

• Одноступенчатая конструкция сопло–заслонка с торсионным мотором
• Высокое разрешение и низкая гистерезис
• Компактные и легкие
• Низкое энергопотребление
• Быстрое реагирование для улучшения характеристик управления
• Прочная, долговечная конструкция без скользящих поверхностей

Технические характеристики
Позиция — J814 (3‑ходовой тип) — J814 (4‑ходовой тип)
Номинальная пропускная способность (@ перепад давления на клапане 500 kPa) — 1 ～ 50 NL/min — 1 ～ 14 NL/min
Номинальное давление — 1 000 kPa — 1 000 kPa
Диапазон контролируемого давления — 0 ～ 1 000 kPa — 0 ～ 1 000 kPa
Прочность на сторону подачи — 1 500 kPa — 1 500 kPa
Прочность на сторону возврата — 1 500 kPa — 1 500 kPa
Номинальный ток — 0 ～ 100 mA — ±100 mA
Гистерезис — ≦3,0 % — ≦3,0 %
Диапазон рабочей температуры — −10 - 60 ℃ — −10 - 60 ℃
Типы среды — Сжатый воздух — Сжатый воздух
Масса — Прибл. 400 г — Прибл. 400 г

Доступны высокопоточные клапаны с номинальной пропускной способностью до 200 NL/min.
