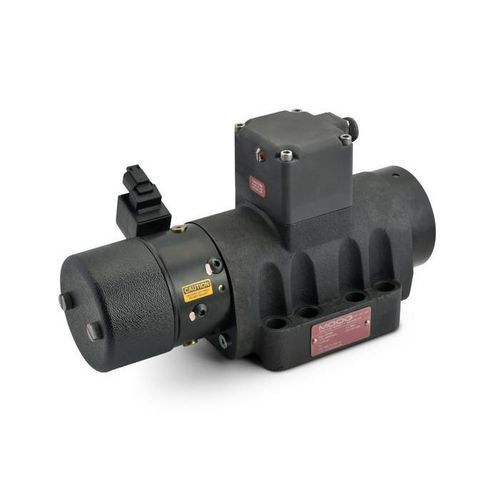

Гидравлический распределитель с выдвижным ящиком 728

с электрическим управлениемс контролируемым приводомпилотный

Описание продукта
Клапаны серии 728 компании Moog — это двухступенчатые сервоклапаны для работы с большими расходами, предназначенные для применения в системах имитации движения, требующих высокого расхода. Эти клапаны обычно настраиваются индивидуально под требования конкретного применения.

Особенности

• Двухступенчатое регулирование расхода с механической обратной связью
• Пилотная ступень «сопло‑лопатка» обеспечивает высокую динамику, высокое разрешение и низкую гистерезис
• Катушка для симулятора минимизирует перепады давления и ударные нагрузки в нулевой позиции расхода
• Высокие силы привода катушки и прочная конструкция обеспечивают длительный срок службы
• Опциональный встроенный распределитель/концевая крышка для управления перемещением исполнительного механизма в исходное положение при сигнале отказа
• Опциональные асимметричные соотношения расходов, адаптированные к требованиям рабочего цилиндра

Технические характеристики
Гидравлические данные
Номинальный расход*: 225–300 л/мин
Стандартные конфигурации: 225, 300 л/мин
Макс. рабочее давление: 210 бар

Данные по производительности
100% ступенчатый отклик**: 60 мс
Частотный диапазон***: 35–45 Гц

Электрические данные
Номинальный сигнал****: 20–60 мА
Стандартные конфигурации: 20, 40, 60 мА

Физические данные
Размер (схема крепления): Moog стандарт
Вес: 20.4 кг
Другие опции: доступны опции по расходу, давлению и другим параметрам

* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil

Ресурсы (фрагмент)
Каталог продукции и техническая документация доступны в формате PDF.
