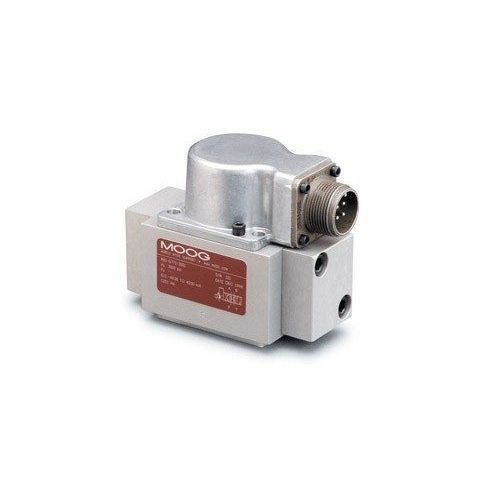

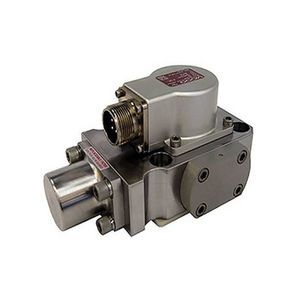

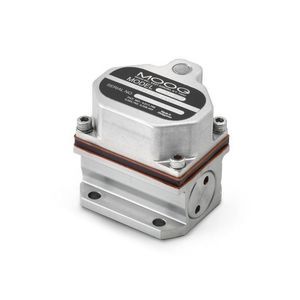

Гидравлический распределитель с выдвижным ящиком 771
с заслонкойс электрическим управлениемс контролируемым приводом

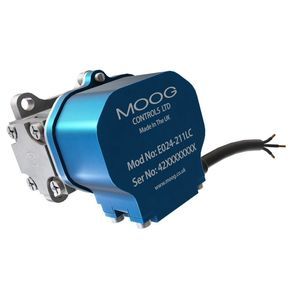

Гидравлический распределитель с выдвижным ящиком - 771 - Moog GmbH - Niederlassung Memmingen - с заслонкой / с электрическим управлением / с контролируемым приводом
Гидравлический распределитель с выдвижным ящиком - 771 - Moog GmbH - Niederlassung Memmingen - с заслонкой / с электрическим управлением / с контролируемым приводом
Гидравлический распределитель с выдвижным ящиком - 771 - Moog GmbH - Niederlassung Memmingen - с заслонкой / с электрическим управлением / с контролируемым приводом - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип
с выдвижным ящиком, с заслонкой
Управление
с электрическим управлением, электрогидравлический, с контролируемым приводом
Отверстия/позиции
4 канала, 3 канала
Другие характеристики
компактный, с катушкой
Давление

210 bar, 350 bar
(3 045,79 psi, 5 076,32 psi)

Расход

4 l/min, 10 l/min, 19 l/min, 38 l/min, 57 l/min
(1,1 us gal/min, 2,6 us gal/min, 5 us gal/min, 10 us gal/min, 15,1 us gal/min)

Описание

Описание продукта
Серво-клапаны регулирования расхода серий 771, 772 и 773 — это дроссельные серво-клапаны для 3- и преимущественно 4-ходовых применений. Они выполнены по высокопроизводительной двухступенчатой схеме и покрывают диапазон номинального расхода от 1.9 до 57 л/мин (1 до 15 gpm) при перепаде давления на клапане 210 бар (3000 psi) на управляющий золотник. Эти клапаны предназначены для электро-гидравлических систем управления положением, скоростью, давлением или силой с высокими требованиями к динамике. Клапаны 77X особенно подходят для применений, где требуется повышенная динамика.

Особенности
  • Двухступенчатый серво-клапан с механической обратной связью (MFB)
  • Низкотрениевая технология пилотной ступени с двойной форсункой обеспечивает высокую динамику, высокое разрешение и малую гистерезис
  • Высокие силы привода катушки и прочная конструкция обеспечивают длительный срок службы
  • Компактный корпус
  • Доступна искробезопасная версия для применений, требующих сертификации для потенциально опасных зон

Технические характеристики (таблица)
Характеристики
Гидравлические данные
Номинальный расход*: 1.9 до 57 л/мин
Стандартные конфигурации: 4, 10, 19, 38, 57 л/мин
Макс. рабочее давление: 210 или 350 бар
Данные по производительности
100% ступенчатый отклик**: 4 до 17 мс
Частотная характеристика***: 115 до 215 Гц
Электрические данные
Номинальный сигнал****: 8 до 200 мА
Стандартные конфигурации: 8, 15, 20, 40, 200 мА
Физические данные
Размер монтажного гнезда: (G)771: Size 02 (ISO 10372-02-02-0-92); (G)772: Size 03 (ISO 10372-03-03-0-92); (G)773: Moog Standard
Масса: 0.86 кг
Дополнительные опции: искробезопасный вариант, магнитная регулировка нуля, вентилируемая крышка мотора, обратная полярность

* @ ∆p 70 bar (1,000 psi)
** Отклик при давлении системы 3,000 psi
*** при 90° фазовом сдвиге
**** Одна катушка

Ресурсы / документы (фрагмент)
Доступны различные документация по продукту и чертежи установки (каталоги, руководства, технические листы, монтажные чертежи).

Каталоги

Moog Animatics Catalog 2013
Moog Animatics Catalog 2013
224 Страницы
product catalog
product catalog
52 Страницы

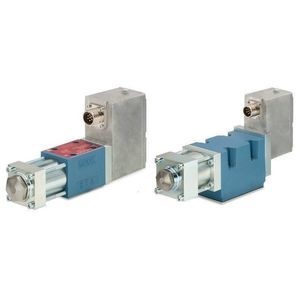

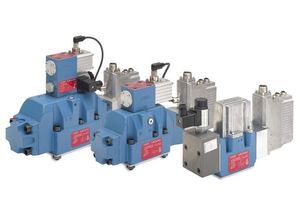

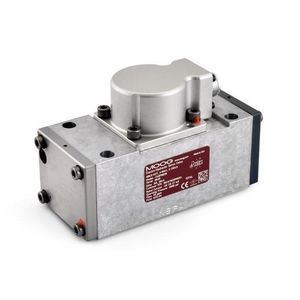

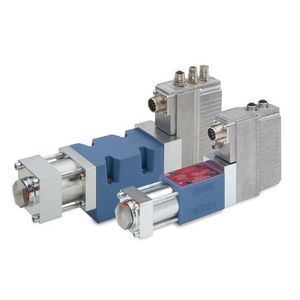

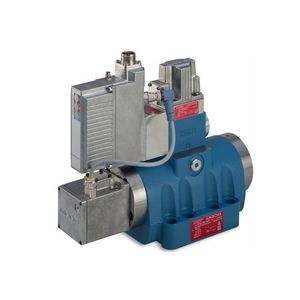

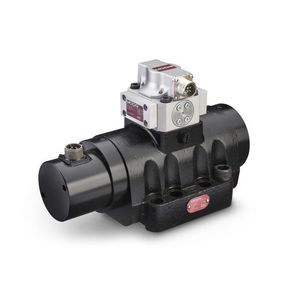

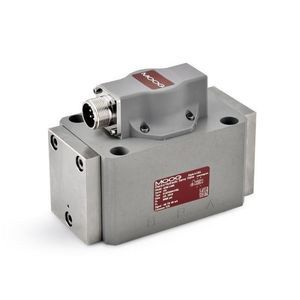

Другие изделия Moog GmbH - Niederlassung Memmingen

---
