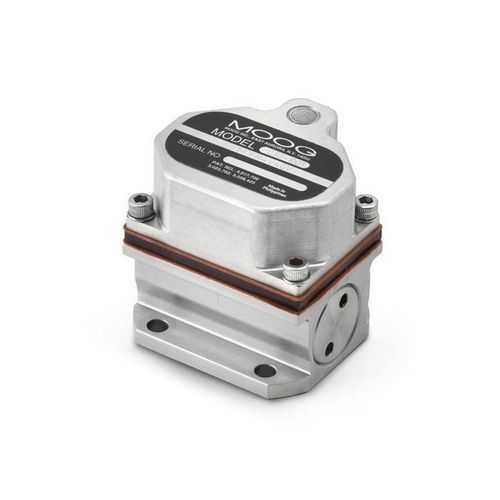

Гидравлический распределитель с выдвижным ящиком 30

с электрическим управлениемс контролируемым приводомпилотный

Описание продукта
Серия 30 от Moog — это двухступенчатый сервоклапан для управления расходом с двойной сопловой системой и механической обратной связью, выполненный с корпусом из нержавеющей стали и интегрированным моментным мотором в герметичном отсеке. Конструкция с соплом‑лопаткой обеспечивает высокую скорость отклика, стабильность и точность в компактном исполнении.
Сервоклапан серии 30 разработан для надежной длительной работы в потенциально экстремальных условиях; поддерживаемый диапазон рабочих температур: от -40 °F (-40 °C) до 400 °F (204,4 °C).

Особенности

• Двухступенчатое регулирование расхода с механической обратной связью
• Низкотертая двусопловая пилотная ступень для высокой разрешающей способности и низкой гистерезиса
• Прочная конструкция для экстремальных условий (сильные удары, вибрации или давление)
• Ультракомпактный, лёгкий корпус
• Высокая скорость отклика для улучшенной управляемости
• Корпус из нержавеющей стали и интегрированный моментный мотор в герметичном отсеке

Технические характеристики
Гидравлические данные
Номинальный расход*: 0,95–6,9 л/мин
Стандартные конфигурации: 0,95, 1,9, 2,8, 3,8, 5,7, 6,9 л/мин
Макс. рабочее давление: 310 бар

Данные по производительности
Время отклика на 100% ступень**: 2,5 мс
Частотная характеристика***: 200 Гц

Электрические данные
Номинальный сигнал****: 10–40 мА
Стандартные конфигурации: 10, 20, 40 мА

Физические данные
Размер (образец крепления): Размер 01 (ISO 10372-01-01-0-92)
Вес: 185 г
Дополнительные опции: вентилируемая крышка мотора; обратная полярность

Примечания
* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil

Характеристики / спецификации

• Тип: двухступенчатый соплово‑лопаточный сервоклапан с механической обратной связью
• Диапазон расхода: 0,95–6,9 л/мин (стандартные конфигурации: 0,95, 1,9, 2,8, 3,8, 5,7, 6,9 л/мин)
• Макс. рабочее давление: 310 бар
• Время отклика на 100% ступень: 2,5 мс (при давлении системы 3,000 psi)
• Частотная характеристика: 200 Гц (при фазовом сдвиге 90°)
• Электрический входной сигнал: 10–40 мА (стандарт: 10, 20, 40 мА)
• Размер: Размер 01 (ISO 10372-01-01-0-92)
• Вес: 185 г
• Корпус/привод: корпус из нержавеющей стали, интегрированный моментный мотор, герметичное исполнение
• Диапазон рабочих температур: ок. -40 °C до 204,4 °C
• Опции: вентилируемая крышка мотора; обратная полярность
