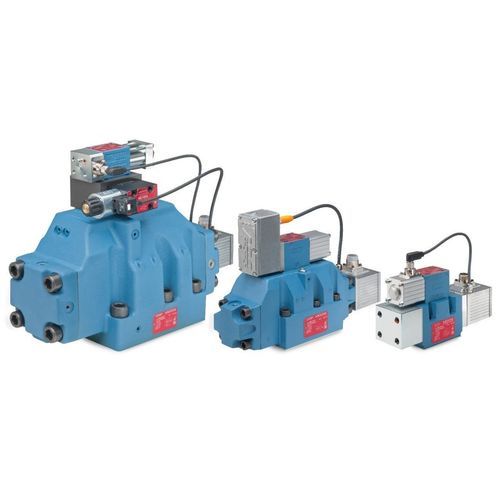

Гидравлический распределитель с выдвижным ящиком D68x

пилотныйкомпактный

Описание продукта
Клапаны Moog серии D68x — это гидравлически управляемые пропорциональные клапаны с интегрированной электроникой и аналоговым интерфейсом. Пропорциональные клапаны D68x имеют золотники, установленные непосредственно в корпусе клапана и гидравлически управляемые, что обеспечивает существенно большие пропускные способности и различные варианты failsafe. В этой серии применяется компактный пилот (miniDDV), отличающийся высокой динамикой и эффективностью. Клапаны доступны в двухступенчатом исполнении в размерах 05, 07, 08 и 10. Эти пропорциональные клапаны разработаны для требовательных промышленных применений и обеспечивают высокую функциональную гибкость и отличную динамику.

Особенности

• Оптимизированная конструкция корпуса для высокого номинального расхода
• Высокая энергоэффективность за счёт вариантов пилота с низкой внутренней утечкой
• Требуется низкий диапазон минимального управляющего давления
• Интегрированная усилительная и управляющая электроника для высокой функциональной гибкости
• Отличная динамическая реакция благодаря высокой собственной частоте пилотного ступеня
• Доступны различные варианты failsafe для оптимальной адаптации к применению
• Опционально: новый пилот с интегрированной электроникой и контролем положения пилота

Технические характеристики
Модели: D681 | D682 | D683 | D684 | D685
Функция: регулирование расхода
Монтажный узор: ISO 4401 размеры 05 (NG10) | 07 (NG16) | 08 (NG25) | 08 (NG25+) | 10 (NG32)
Гидравлические данные — номинальный расход при ΔpN 5 bar на управляющую кромку: 30–80 л/мин | 150–250 л/мин | 350 л/мин | 550 л/мин | 1000–1500 л/мин
Гидравлические данные — макс. расход: 180 л/мин | 600 л/мин | 1500 л/мин | 1500 л/мин | 3600 л/мин
Макс. рабочее давление: порты P, A, B — 350 бар
Порт T с внутренним Y — 70 бар (в отдельных исполнениях 50 бар)
Порт T с внешним Y — 250 бар или 350 бар (в зависимости от исполнения)
Время переходной характеристики 0–100 %: 9–11 мс | 10–13 мс | 10–18 мс | 11–26 мс | 35–40 мс

Электрические данные
Напряжение питания: 24 V DC (18–32 V DC)
Опции номинального сигнала: ±10 V, ±10 mA и 4–20 mA
Электрические интерфейсы: 6+PE, 11+PE

Характеристики / Технические спецификации

• Серия: D68x (модели D681–D685)
• Исполнение: двухступенчатое
• Доступные размеры: 05 (NG10), 07 (NG16), 08 (NG25), 08 (NG25+), 10 (NG32)
• Номинальные расходы (при ΔpN 5 bar): зависят от модели 30–1500 л/мин (типичные диапазоны: 30–80; 150–250; 350; 550; 1000–1500 л/мин)
• Максимальные расходы: до 3600 л/мин (в зависимости от модели)
• Макс. рабочее давление порты P/A/B: 350 бар
• Порт T: в зависимости от конфигурации Y 50 / 70 / 250 / 350 бар
• Время переходной характеристики (0–100 %): в зависимости от модели 9–40 мс
• Напряжение питания: 24 V DC (18–32 V DC)
• Входные сигналы: ±10 V, ±10 mA, 4–20 mA
• Варианты электрического интерфейса: 6+PE или 11+PE
