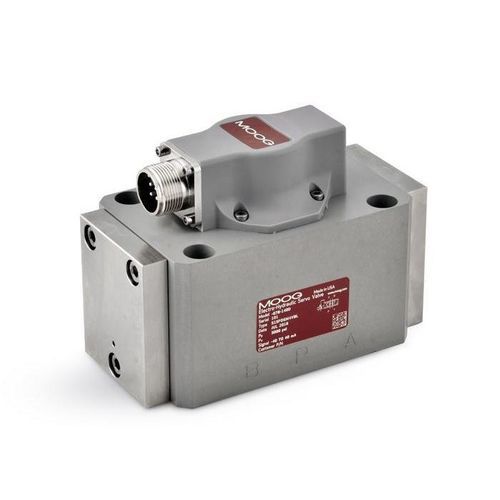

Гидравлический распределитель с выдвижным ящиком 78

с механическим управлениемс электрическим управлениемуправление от соленоида

Обзор
Серия 78 компании Moog входит в семейство сервоклапанов Moog с механической обратной связью (MFB). Это дроссельные клапаны для 3- и 4-ходовых применений. Серия имеет мощную двухступенчатую конструкцию, охватывающую номинальный диапазон расхода 75–150 л/мин (20–40 gpm) при перепаде давления 35 bar (500 psi) на срезе золотника. Опции включают стандартные и высокочувствительные исполнения, специальные нулевые (золотниковые) вырезы, материалы уплотнений и подключения.

Особенности

• Двухступенчатый регулятор расхода с механической обратной связью (MFB)
• Низкотертная пилотная ступень с двойной сопловой группой для высокой динамики, высокой точности и малой гистерезиса
• Прочная долговечная конструкция, подходящая для широкого спектра машин
• Доступны версии с искробезопасной защитой (78K) или взрывозащищённым исполнением (78N) для потенциально опасных сред
• Пилотный фильтр, заменяемый на месте, для упрощения обслуживания

Технические характеристики
Гидравлические данные
Номинальный расход*: 75–150 л/мин
Стандартные конфигурации: 75, 115, 150 л/мин
Макс. рабочее давление: 210 bar

Данные по характеристикам
100% переходная характеристика**: 15–40 ms
Частотная характеристика***: 45–70 Hz

Электрические данные
Номинальный сигнал****: 8–200 mA
Стандартные конфигурации: 8, 15, 40, 100 mA

Физические данные
Размер (формат крепления): Moog стандарт
Вес: 2.9 kg

Дополнительные опции: искробезопасный, взрывозащищённый, высокий нулевой сдвиг, обратная полярность, магнитная регулировка нуля, вентилируемая крышка мотора

* @ ∆p 70 bar (500 psi)/spool land
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil

Характеристики / Технические данные (Краткий обзор)

• Номинальный расход: 75–150 л/мин (20–40 gpm)
• Стандартные конфигурации расхода: 75, 115, 150 л/мин
• Макс. рабочее давление: 210 bar
• 100% переходная характеристика: 15–40 ms
• Частотная характеристика: 45–70 Hz
• Номинальный сигнал: 8–200 mA (стандарт: 8, 15, 40, 100 mA)
• Вес: 2.9 kg
• Доступные варианты: 78K (искробезопасный), 78N (взрывозащищённый)
