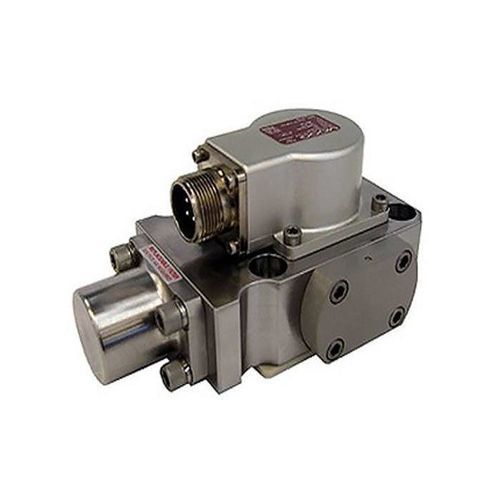

Гидравлический распределитель с выдвижным ящиком 730

пилотныйэлектрогидравлический

Обзор продукта
Серия 730 Moog — это двухступенчатый сервоклапан регулирования расхода с механической обратной связью (MFB), предназначенный для электро-гидравлических систем управления положением, скоростью, давлением или силой, требующих высокой динамичности, стабильности и точности. Пилотная ступень с соплом‑клапаном обеспечивает высокое разрешение и низкую гистерезис, что обеспечивает точное управление в замкнутых контурах в промышленных условиях.

Особенности

• Двухступенчатое регулирование расхода с механической обратной связью (MFB)
• Пилотная ступень сопло‑клапан для высокой динамики, высокого разрешения и низкой гистерезис
• Высокие усилия катушки и прочная конструкция главной ступени для длительного срока службы
• Доступна версия для высоких давлений для непрерывной работы при давлении системы до 8 000 psig
• Доступна искробезопасная (intrinsically safe) версия для сертификации в опасных зонах
• Опциональные подключения X‑Port (внешнее питание пилота) и Y‑Port (слив)

Технические характеристики

• Гидравлические данные — Номинальный расход*: 4–66 л/мин
• Стандартные конфигурации расхода: 4, 10, 19, 38, 57 л/мин
• Максимальное рабочее давление: 210, 275, 350 или 550 бар
• Характеристики — 100% ступенчатый отклик**: 7–16 мс
• Частотный отклик***: 110–185 Гц
• Электрические данные — Номинальный сигнал****: 8–100 мА
• Стандартные электрические конфигурации: 15 мА, 40 мА
• Физические данные — Размер монтажа: Размер 4 (ISO 10372-04-04-0-92)
• Вес: 1,0 кг
• Опции: Искробезопасность, магнитная уравновешенность нуля, обратная полярность, опциональные X‑Port и Y‑Port

Примечания

• * @ ∆p 70 bar (1,000 psi)
• ** Измерение при давлении системы 3,000 psi
• *** при 90° запаздывании фазы
• **** Одна катушка
