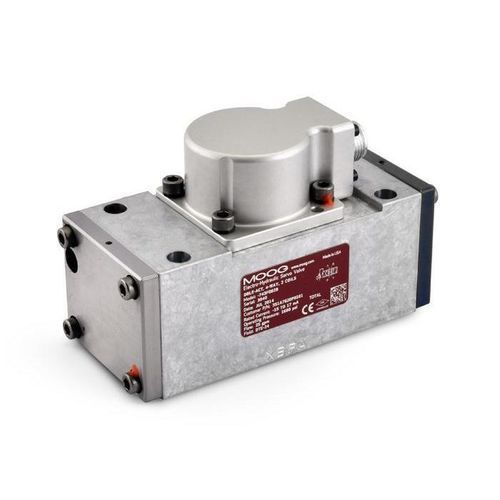

Гидравлический распределитель с выдвижным ящиком 743

с заслонкойс контролируемым приводомэлектрогидравлический

Описание
Клапаны серий 743 и 744 компании Moog имеют простой и прочный конструктив для надёжной и длительной эксплуатации. Ключевые конструктивные решения включают фильтр первой ступени, заменяемый на месте, и внутреннюю регулировку нуля, служащую электрическим аварийным механизмом. Клапаны сертифицированы FM для неопасных мест и в основном применяются в паровых турбинах.

Особенности

• 2-ступенчатый сервоклапан с механической обратной связью для регулирования расхода
• Пилотная ступень «сопло‑пластина» для высокой разрешающей способности и малой гистерезис
• Высокие силы привода катушки и прочная конструкция для длительного срока службы
• Доступна искробезопасная версия для приложений, требующих сертификации для потенциально опасных сред
• Опциональная пилотная конфигурация с тремя катушками для дополнительной защиты от отказа катушки
• Пилотный фильтр заменяемый на месте
• Опционные методы аварийной защиты (failsafe) обеспечивают предсказуемое движение привода при потере сигнала
• Разработаны в соответствии со всеми требованиями спецификации General Electric 351A7620

Технические характеристики
Технические характеристики
Гидравлические данные
Номинальный расход* | 743: 75–95 л/мин | 744: 190–400 л/мин
Стандартные конфигурации | 743: 95 л/мин | 744: 190, 265 л/мин
Макс. рабочее давление | 743: 210 бар | 744: 210 бар
Данные по производительности
100% ступенчатый отклик** | 743: 25 мс | 744: 110–170 мс
АЧХ*** | 743: 45 Гц | 744: 7 Гц
Электрические данные
Номинальный сигнал**** | 743: 8–60 мА | 744: 17–96 мА
Стандартные конфигурации | 743: 16, 48 мА | 744: 17, 34.5, 96 мА
Физические данные
Размер (шаблон монтажа) | 743 & 744: стандарт Moog
Масса | 743: 1.54 кг | 744: 8.38 кг
Дополнительные опции | 743: искробезопасная версия, магнитная регулировка нуля, вентилируемый колпак двигателя, инвертированная полярность | 744: доступны дополнительные опции

* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi system pressure
*** at 90° phase lag
**** Single coil

Характеристики / Технические спецификации

• Тип: 2-ступенчатый сервоклапан с механической обратной связью (серии 743 и 744)
• Номинальный расход: 743: 75–95 л/мин; 744: 190–400 л/мин
• Стандартные конфигурации расхода: 95 л/мин (743); 190, 265 л/мин (744)
• Макс. рабочее давление: 210 бар (обе серии)
• 100% ступенчатый отклик: 743: 25 мс; 744: 110–170 мс
• АЧХ: 743: 45 Гц; 744: 7 Гц
• Номинальный сигнал: 743: 8–60 мА; 744: 17–96 мА
• Масса: 743: 1.54 кг; 744: 8.38 кг
• Опции: искробезопасная версия, магнитная регулировка нуля, вентилируемый колпак двигателя, инвертированная полярность, опциональная 3-катушечная пилотная конфигурация, методы failsafe
