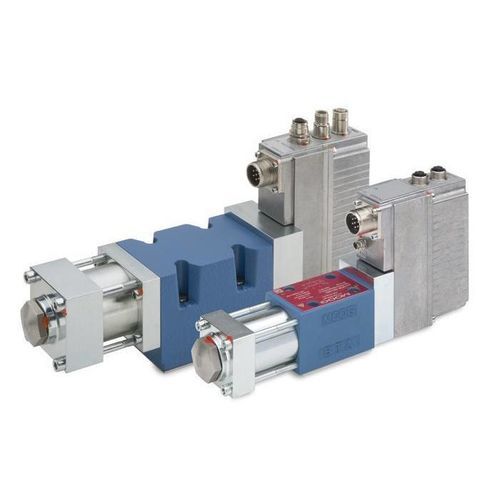

Гидравлический распределитель с выдвижным ящиком D636

с электрическим управлениемс прямым приводомпропорциональный

Обзор
Серии сервоклапанов Moog D636 и D637 — это клапаны прямого управления с встроенной усилительной и управляющей электроникой и опциональным интерфейсом полевой шины (fieldbus). Клапаны используют линейный мотор с постоянными магнитами, который непосредственно перемещает золотник и устраняет необходимость в исполнительном (пилотном) масле. Доступны монтажные размеры ISO 4401: NG6 (D636) и NG10 (D637). Они рассчитаны на сложные промышленные задачи, где требуются динамика, не зависящая от давления, высокая управляющая сила и низкое электрическое потребление около гидравлического нуля.

Особенности

• Прямой привод линейным мотором с постоянными магнитами — пилотное масло не требуется
• Динамика, независимая от давления
• Линейный мотор высокой силы — отсутствие ограничения расхода
• Низкое потребление тока при или близко к гидравлическому нулю
• Золотник центрируется пружиной при отключении питания — исполнительный механизм фиксируется
• Встроенная усилительная и управляющая электроника для высокой функциональной гибкости

Спецификации
Функции: расход, давление, расход & давление (p/Q), расход с компенсацией по давлению, управление осью (позиция, скорость, сила)
Сверловка/крепление: ISO 4401 размер 03 (NG6) | ISO 4401 размер 05 (NG10)

Гидравлические данные
Номинальный расход при ΔpN = 35 бар на сечении: D636 до 40 л/мин | D637 до 100 л/мин
Максимальный расход: D636 75 л/мин | D637 180 л/мин
Максимальное рабочее давление: порты P, A, B — 350 бар
Порт T без Y — 50 бар
Порт T с Y — D636: 350 бар | D637: 210 бар
Время отклика на ступень (0–100%): D636 8 мс | D637 14 мс

Электрические данные
Напряжение питания: 24 V DC (18–32 V DC)
Варианты управляющих сигналов: ±10 V, ±10 mA, 4–20 mA
Электрические интерфейсы: 6+PE, 11+PE

Опции

• Интерфейс полевой шины (fieldbus)
• Дополнительные аналоговые входы для датчиков

Технические характеристики

• Модель/серия: D636 (NG6) и D637 (NG10)
• Функции: расход, давление, p/Q, расход с компенсацией по давлению, управление осью (позиция, скорость, сила)
• Номинальный расход при ΔpN=35 бар на сечении: D636 до 40 л/мин, D637 до 100 л/мин
• Максимальный расход: D636 75 л/мин, D637 180 л/мин
• Макс. рабочее давление: P/A/B 350 бар; порт T без Y 50 бар; порт T с Y: D636 350 бар, D637 210 бар
• Время отклика (0–100%): D636 8 мс, D637 14 мс
• Напряжение питания: 24 V DC (18–32 V DC)
• Сигнальные опции: ±10 V, ±10 mA, 4–20 mA
• Электрические интерфейсы: 6+PE и 11+PE
• Опции: интерфейс полевой шины, дополнительные аналоговые входы для датчиков
