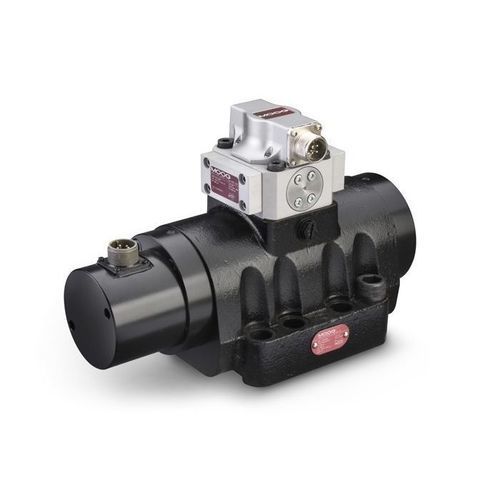

Гидравлический распределитель с выдвижным ящиком 79-200

пилотныйэлектрогидравлический3 канала

Описание продукта
Клапаны-сервоприводы регулирования расхода серии 79 компании Moog представляют собой клапаны с золотником для 3- и преимущественно 4-ходовых применений. Эти трехступенчатые сервоклапаны разработаны для применений, требующих высокого расхода и большой мощности. Они подходят для электро‑гидравлических систем управления положением, скоростью, давлением или усилием с высокими требованиями к динамике.

Особенности

• Трехступенчатые сервоклапаны регулирования расхода для приложений с высокими расходами и мощностью
• Высокие усилия привода катушки и прочная конструкция обеспечивают длительный срок службы
• Электрическая обратная связь по основному золотнику для низкой гистерезисности и отличной линейности
• Опциональные внешние подключения питания и возврата пилота

Технические характеристики
Гидравлические данные
Номинальный расход*: 400 до 1000 л/мин
Стандартные конфигурации: 400, 800, 1000 л/мин
Макс. рабочее давление: 210, 310 или 350 бар

Параметры производительности
100% ступенчатый отклик**: 6 до 15 мс
Частотный диапазон***: 55 до 110 Гц

Электрические данные
Номинальный сигнал****: 8 до 50 мА
Стандартные конфигурации: 15, 40 мА

Физические данные
Размер (шаблон крепления): Moog Standard
Вес: 16,1 кг
Дополнительные опции: доступны дополнительные варианты по расходу, давлению и иным характеристикам

* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil

Ресурсы - документация и монтажный чертеж

• Каталог: 79 Series Servo Valves
• Руководство: 79-200 Series Servo Valves
• Монтажный чертеж: 79-200 Series Servo Valve
• Обзор продуктовой линии: Servoventile mit mechanischer Rückkopplung (Overview)
• Технический лист: Three Keys to Specifying Long‑Lived Servo Valves (Overview)
• Whitepaper: Designing Long‑Lived Servo Valves

Характеристики / технические спецификации

• Тип: Трехступенчатые сервоклапаны регулирования расхода
• Номинальный расход: 400–1000 л/мин
• Стандартные расходы: 400, 800, 1000 л/мин
• Макс. рабочее давление: 210 / 310 / 350 бар
• 100% ступенчатый отклик: 6–15 мс
• Частотный диапазон: 55–110 Гц
• Номинальный электрический сигнал: 8–50 мА (стандарт 15 или 40 мА)
• Вес: 16,1 кг
