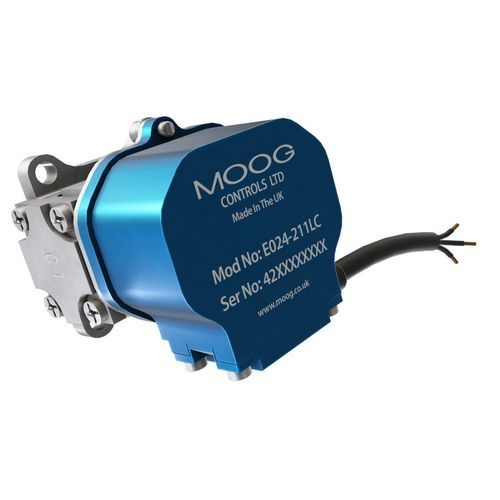

Гидравлический распределитель с выдвижным ящиком E024

с электрическим управлениемуправление от соленоидаэлектрогидравлический

Обзор
24 Series от Moog — самое маленькое и легкое соплово‑лопастное (nozzle‑flapper) сервоклапанное решение в своём классе, разработанное для высокопроизводительных применений, где критичны масса, габариты и скорость отклика. Применяется в системах управления мотоспорта и авиа‑космической техники для быстрого и воспроизводимого гидравлического управления. Устойчивость к ударам до 50 g, рабочая температура до 135 °C.

Особенности

• Ультралегкая конструкция — масса: 95 g (3,35 oz).
• Компактный корпус — существенно меньше вариантов серии Moog E030, упрощает интеграцию в ограниченных пространствах.
• Высокая пропускная способность — до 7,5 l/min (1,98 USg/min) для быстрой реакции исполнительных механизмов.
• Надежность, проверенная в авиации — разработано на базе сервоклапанной технологии E030 компании Moog, применяемой в системах управления полётом.
• Быстрый и точный контроль — высокая скорость отклика и воспроизводимость для управления положением, давлением и силой.
• Низкий входной сигнал — номинальный сигнал 10 mA, обеспечивает эффективную интеграцию в систему (включая совместимость с ECU F1 в мотоспорте).

Технические характеристики
Гидравл. данные
Номинальный расход*: 0,3 до 7,5 л/мин (0,1 до 2,0 USg/min)
Стандартные конфигурации: 0,3, 0,4, 1,0, 1,5, 2,0, 3,8, 5,0, 7,5 л/мин (0,1, 0,3, 0,4, 0,5, 1,0, 1,3, 2,0 USg/min)
Макс. рабочее давление: 280 бар (4 061 psi)

Данные по производительности
100% ступенчатый отклик**: 1,8 ms
Частотный диапазон***: до 400 Hz (при сдвиге фазы 90°)

Электрические данные
Номинальный сигнал****: 10 mA (стандартные конфигурации)

Физические данные
Размер (схема крепления): стандарт Moog
Масса: 95 g (3,35 oz)
Доп. опции: High Efficiency, Vented Motor Cap, Logic

* @ ∆p 70 bar (1 000 psi) ** Отклик при давлении системы 3 000 psi *** при 90° сдвиге фазы **** Катушки последовательно в параллель (coils in parallel)

Технические спецификации

• Серия / Модель: 24 Series (E024)
• Диапазон номинального расхода: 0,3–7,5 л/мин (0,1–2,0 USg/min)
• Стандартные варианты расхода: 0,3, 0,4, 1,0, 1,5, 2,0, 3,8, 5,0, 7,5 л/мин
• Максимальное рабочее давление: 280 бар (4 061 psi)
• 100% ступенчатый отклик: 1,8 ms (измерено в указанных условиях)
• Частотный диапазон: до 400 Hz (при 90° сдвиге фазы)
• Номинальный электрический сигнал: 10 mA (катушки в параллели)
• Размер / крепление: стандартная схема крепления Moog
• Масса: 95 g (3,35 oz)
• Эксплуатационные характеристики: устойчивость к ударам до 50 g; рабочая температура до 135 °C
• Доступные дополнительные опции: High Efficiency, Vented Motor Cap, Logic
