Гидравлический распределитель с выдвижным ящиком D661
с гидравлическим приводомс контролируемым приводомэлектрогидравлический

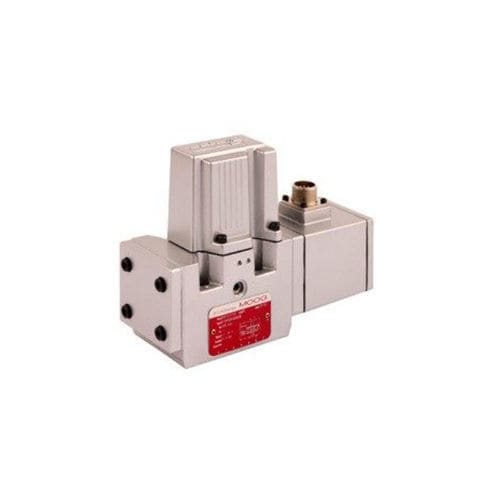

Гидравлический распределитель с выдвижным ящиком - D661 - Moog GmbH - Niederlassung Memmingen - с гидравлическим приводом / с контролируемым приводом / электрогидравлический
Гидравлический распределитель с выдвижным ящиком - D661 - Moog GmbH - Niederlassung Memmingen - с гидравлическим приводом / с контролируемым приводом / электрогидравлический
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип
с выдвижным ящиком
Управление
электрогидравлический, с контролируемым приводом, с гидравлическим приводом
Другие характеристики
пропорциональный, для большого расхода
Давление

210 bar, 350 bar
(3 045,79 psi, 5 076,32 psi)

Расход

МИН.: 20 l/min
(5,3 us gal/min)

МАКС.: 250 l/min
(66 us gal/min)

Описание

Обзор продукта
Клапаны Moog серии D661 представляют собой сервоклапаны с гидравлическим пилотным управлением, оснащённые встроенной электроникой и аналоговым интерфейсом. В D661 применяется золотник, скользящий в втулке, и гидравлическое пилотирование. Такая конструкция обеспечивает повышенную точность и отличные статические и динамические характеристики. Клапаны разработаны для требовательных применений и обеспечивают высокую динамическую производительность.

Особенности
  • 2‑ступенчатый клапан с надёжным пилотом ServoJet®
  • Оптимизированная форма корпуса для высокого номинального расхода
  • Улучшенная конструкция пилота ServoJet® для превосходной динамической реакции
  • Различные доступные опции fail‑safe для адаптации к приложению


Технические характеристики
Технические характеристики — D661
Функция — Регулирование расхода
Крепёжный узор — ISO 4401 Size 05 (NG10)
Гидравлические данные — Номинальный расход при ΔpN (Δ35 bar на кромку): 20–200 л/мин
Гидравлические данные — Макс. расход: 250 л/мин
Гидравлические данные — Макс. рабочее давление порты P, A, B: 350 bar
Гидравлические данные — Макс. рабочее давление порт T с внутренним Y: 210 bar
Гидравлические данные — Макс. рабочее давление порт T с внешним Y: 350 bar
Время отклика при ступеньке 0–100% — 6,5–18 ms
Электрические данные — Питание: 24 VDC (18–32 VDC)
Электрические данные — Варианты номинального сигнала: ±10 V и ±10 mA
Электрические данные — Электрический интерфейс: 6+PE

Технические данные / Спецификации
  • Модель / Серия: D661
  • Тип клапана: 2‑ступенчатый, гидравлически пилотируемый с пилотом ServoJet®
  • Функция: Регулирование расхода
  • Крепёжный рисунок: ISO 4401 Size 05 (NG10)
  • Номинальный расход при ΔpN (Δ35 bar на кромку): 20–200 л/мин
  • Макс. расход: 250 л/мин
  • Макс. рабочее давление (порты P, A, B): 350 bar
  • Макс. рабочее давление (порт T с внутренним Y): 210 bar
  • Макс. рабочее давление (порт T с внешним Y): 350 bar
  • Время отклика (0–100% ступень): 6,5–18 ms
  • Питание: 24 V DC (диапазон 18–32 V DC)
  • Варианты сигнала: ±10 V и ±10 mA
  • Электрический интерфейс: 6+PE
