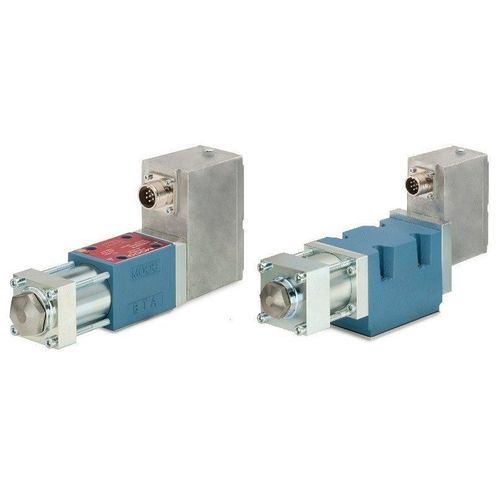

Гидравлический распределитель с выдвижным ящиком D633

с электрическим управлениемс прямым приводомпропорциональный

Описание продукта
Клапаны Moog серий D633 и D634 представляют собой прямоприводные серво-клапаны с интегрированной электроникой и аналоговыми интерфейсами. Серво-клапаны используют прямой привод с линейным мотором на постоянных магнитах, который непосредственно перемещает золотник, устраняя необходимость в управляющем (пилотном) масле. Доступны номинальные размеры 03 (D633) и 05 (D634) по ISO 4401. Разработаны для требовательных промышленных применений, обеспечивают функциональную гибкость, динамику, независимую от давления, высокую управляющую силу и низкое потребление тока.

Особенности

• Прямой привод постоянномагнитным линейным мотором: пилотное масло не требуется
• Линейный силовой мотор с широким диапазоном сил (расширяет рабочие границы): отсутствие ограничения потока
• Конструкция с прямым приводом: динамические характеристики, не зависящие от давления
• Низкое потребление тока в и около гидравлической нулевой точки
• Золотник при потере питания центрируется пружиной: исполнительный механизм остается в покое

Технические данные (таблично)
Столбцы: D633 | D634
Функция: Расход | Расход
Растровое расположение: ISO 4401 размер 03 (NG6) | ISO 4401 размер 05 (NG10)
Гидравлические данные:
Номинальный расход при ∆pN 35 бар на управляющее кромке: до 40 л/мин | до 100 л/мин
Макс. расход: 75 л/мин | 180 л/мин
Макс. рабочее давление: Порт P, A, B = 350 бар; Порт T без Y = 50 бар; Порт T с Y = 350 бар
Переходная характеристика 0–100 %: 12 мс | 20 мс
Электрические данные:
Питание: 24 V DC (18–32 V DC)
Варианты номинального сигнала: +/-10 V, +/-10 mA и 4–20 mA
Электрический интерфейс: 6 + PE

Характеристики / Технические спецификации

• Прямой привод постоянномагнитным линейным мотором
• Доступные номинальные размеры: ISO 4401 размер 03 (NG6) для D633 и размер 05 (NG10) для D634
• Номинальный расход (∆pN 35 бар): D633 до 40 л/мин, D634 до 100 л/мин
• Макс. расход: D633 75 л/мин, D634 180 л/мин
• Макс. рабочее давление: P, A, B = 350 бар; T без Y = 50 бар; T с Y = 350 бар
• Переходная характеристика 0–100 %: D633 = 12 мс, D634 = 20 мс
• Питание: 24 V DC (диапазон 18–32 V DC)
• Варианты номинального сигнала: +/-10 V, +/-10 mA, 4–20 mA
• Электрический интерфейс: 6 + PE
