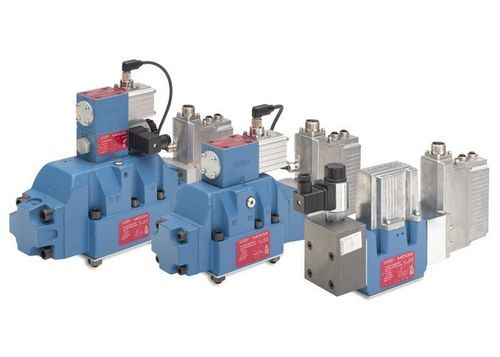

Гидравлический распределитель с выдвижным ящиком D636K

с гидравлическим приводомс контролируемым приводомпропорциональный

Описание продукта
Клапаны Moog серии D67x — это гидравлически предварительно управляемые пропорциональные клапаны с интегрированной электроникой и опциональным интерфейсом полевой шины. В серии используются поршни, установленные непосредственно в корпусе клапана, и гидравлическое предварительное управление, что обеспечивает значительно большие расходы и различные варианты обеспечения надежности (failsafe). В качестве пилота применяются ServoJet и miniDDV, что дает гибкость при выборе принципа пилотирования для конкретного применения. Клапаны выпускаются в двух- и трехступенчатом исполнении в размерах 05, 07, 08 и 10. В сочетании с цифровой электроникой и опциональными интерфейсами полевой шины серия D67x подходит для промышленных производственных линий, а также для испытательных и измерительных стендов.

Особенности

• Оптимизированная конструкция корпуса клапана для высокого номинального расхода
• Интегрированная цифровая электроника для высокой гибкости
• Опциональные пилотные ступени (DDV или ServoJet®) позволяют адаптировать клапан к применению
• Отличная динамическая реакция за счет улучшенных пилотных ступеней
• Различные доступные опции failsafe для соответствия требованиям применения

Технические характеристики (обзор)
Характеристики | D671 | D672 | D673 | D674 | D675
Функции | Расход, Давление, Расход и Давление (p/Q), Ось (Позиция, Скорость, Сила) | Расход, Давление, Расход и Давление (p/Q), Ось (Позиция, Скорость, Сила) | Расход, Давление, Расход и Давление (p/Q), Ось (Позиция, Скорость, Сила) | Расход, Давление, Расход и Давление (p/Q), Ось (Позиция, Скорость, Сила) | Расход, Давление, Расход и Давление (p/Q), Ось (Позиция, Скорость, Сила)
Крепёжный шаблон | ISO 4401 размер 05 (NG10) | ISO 4401 размер 07 (NG16) | ISO 4401 размер 08 (NG25) | ISO 4401 размер 08 (NG25+) | ISO 4401 размер 10 (NG32)

Гидравлические данные
Номинальный расход при ∆pN 5 bar на один управляющий канал | 30 до 80 л/мин | 150 до 250 л/мин | 350 л/мин | 550 л/мин | 1000 до 1500 л/мин
Макс. расход | 180 л/мин | 600 л/мин | 1500 л/мин | 1500 л/мин | 3600 л/мин
Макс. рабочее давление | Порты P, A, B - 350 bar (порт T зависит от пилота; порт T с внешним Y - 350 bar)
Время отклика при ступени 0–100 % | 10 до 28 мс | 10 до 44 мс | 13 до 35 мс | 14 до 44 мс | 10 до 43 мс

Электрические данные
Питание | 24 V DC (18 до 32 V DC)
Варианты номинального сигнала | +/-10 V, +/-10 mA и 4 до 20 mA
Электрические интерфейсы | 6+PE, 11+PE

Ресурсы (доступная документация)

• Каталог - D671-D672-D673-D674-D675 Series Proportional Valves
• Руководство пользователя - Инструкции по монтажу и пуско-наладке для серий D670/1/2/3/4/5 - Пропорциональные и сервоклапаны

Технические характеристики / ключевые данные

• Гидравлически предварительно управляемые пропорциональные клапаны с интегрированной электроникой и опциональным интерфейсом полевой шины
• Доступные размеры: 05 (NG10), 07 (NG16), 08 (NG25 / NG25+), 10 (NG32)
• Номинальные расходы в зависимости от типа: 30–80 л/мин до 1000–1500 л/мин
• Максимальные расходы: 180 л/мин до 3600 л/мин (в зависимости от типа)
• Макс. рабочее давление портов P/A/B: 350 bar; порт T зависит от пилота или внешний 350 bar
• Время отклика (0–100%): типично 10–44 мс в зависимости от типа
• Питание: 24 V DC (18–32 V DC)
• Варианты сигнала: +/-10 V, +/-10 mA, 4–20 mA
• Электрические интерфейсы: 6+PE, 11+PE
• Опции: интерфейс полевой шины, дополнительные аналоговые входы для датчиков, различные опции failsafe
