Гидравлический распределитель с выдвижным ящиком D79x
с гидравлическим приводомс контролируемым приводомс полевой шиной

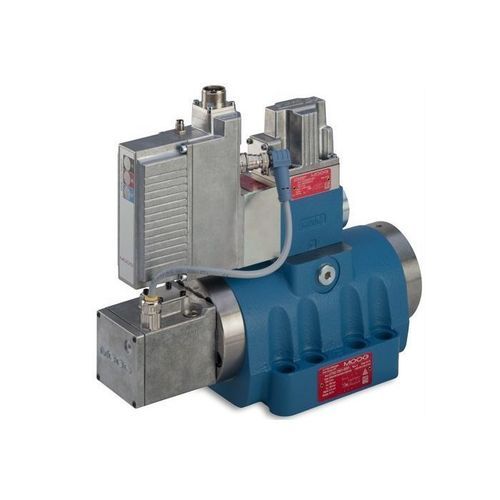

Гидравлический распределитель с выдвижным ящиком - D79x - Moog GmbH - Niederlassung Memmingen - с гидравлическим приводом / с контролируемым приводом / с полевой шиной
Гидравлический распределитель с выдвижным ящиком - D79x - Moog GmbH - Niederlassung Memmingen - с гидравлическим приводом / с контролируемым приводом / с полевой шиной
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип
с выдвижным ящиком
Управление
с контролируемым приводом, с гидравлическим приводом
Другие характеристики
для большого расхода, с полевой шиной
Давление

70 bar, 350 bar
(1 015,26 psi, 5 076,32 psi)

Расход

4,2 l/s, 1 000 l/s, 1 100 l/s
(66 us gal/s, 264,2 us gal/s, 290,6 us gal/s)

МАКС.: 18,3 l/s
(4,8 us gal/s)

МИН.: 1,7 l/s
(0,4 us gal/s)

Описание

Описание продукта
Сервоклапаны серии D79x компании Moog — это гидравлически предвоспроизводимые (pilot-operated) трехступенчатые сервоклапаны с встроенной электроникой и аналоговым интерфейсом. Конструкция «поршень в гильзе» обеспечивает повышенные пропускные способности при очень высокой динамике. Серия доступна в двух размерах (D791, D792) и в нескольких функциональных вариантах (расход, давление, p/Q, управление осью: позиция, скорость, сила). Предназначена для сложных промышленных применений, требующих высокой скорости отклика и больших расходов.

Особенности
  • 3-ступенчатая конструкция клапана для высокой динамики
  • Электрическая обратная связь по положению (LVDT) — без износа
  • Встроенная электроника с защитой от переполюсовки
  • Опция: внешнее подключение пилота и возврата через дополнительные порты X и Y в корпусе клапана
  • Низкий порог и малая гистерезис; отличная нулевая стабильность


Технические характеристики
  • Серия: D79x (D791, D792)
  • Конструкция клапана: 3 ступени; поршень в гильзе, гидравлически предвоспроизводимый
  • Функции: расход (Q), давление (p), p/Q, осевые величины (позиция, скорость, сила)
  • Номинальный расход при ΔpN = 35 bar на рабочую кромку: D791 = 100–250 л/мин; D792 = 400–1000 л/мин
  • Макс. расход: D791 = 250 л/мин; D792 = 1100 л/мин
  • Макс. рабочее давление: порты P, A, B = 350 bar; порт T с внутренним Y = 70 bar; порт T с внешним Y = 350 bar
  • Время реакции на ступень 0–100%: D791 = 3–10 мс; D792 = 4–12 мс
  • Электропитание: 24 V DC (диапазон 18–32 V DC)
  • Варианты сигнала: ±10 V, ±10 mA, 4–20 mA
  • Электрические интерфейсы: 6+PE и 11+PE
  • Опции: интерфейс Fieldbus, дополнительные аналоговые входы для датчиков
  • Ключевые особенности: LVDT-позиционная обратная связь (без износа), встроенная электроника с защитой от переполюсовки, низкая гистерезис и отличная нулевая стабильность


Ресурсы / доступные документы
Каталоги и технические паспорта доступны (см. документы).

Каталоги

Для этого товара не доступен ни один каталог.
