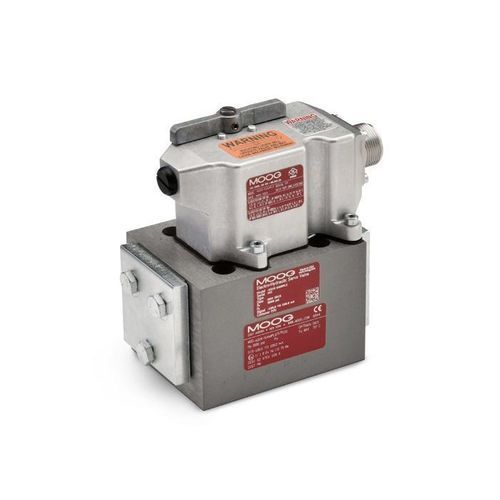

Гидравлический распределитель с выдвижным ящиком 631

с электрическим управлениемс контролируемым приводомэлектрогидравлический

Обзор продукта
Серия 631 от Moog представляет собой проверенные сервоклапаны регулирования расхода, предназначенные для машин, требующих высокой производительности, стабильности и точности. Эти сервоклапаны с механической обратной связью (MFB) имеют прочную двухступенчатую конструкцию и охватывают номинальные расходы от 3,8 до 78 л/мин, с типичными стандартными конфигурациями 5–75 л/мин.

Особенности

• Двухступенчатый сервоклапан регулирования расхода с механической обратной связью (MFB)
• Низкотрениевая пилотная ступень с двойной форсункой для высокой разрешающей способности и низкой гистерезисности
• Компактный корпус, пригодный для различных установок машиностроения
• Пятый порт, настраиваемый на месте, для отдельного питания пилота
• Заменяемый на месте дисковый фильтр первой ступени для упрощения обслуживания
• Интегрированные опции fail-safe для уменьшения числа компонентов

Технические характеристики
Гидравлические данные
Номинальный расход*: 3.8 до 78 л/мин
Стандартные конфигурации: 5, 10, 20, 40, 60, 75 л/мин
Макс. рабочее давление: 210, 310 или 350 бар

Данные по производительности
100% ступенчатая реакция**: 18 мс
Частотная характеристика***: 75 Гц

Электрические данные
Номинальный сигнал****: 30 до 150 мА
Стандартные конфигурации: 30, 100 мА

Физические данные
Размер (схема установки): Размер 05 (ISO 4401-05-05-0-94)
Вес: 2.2 кг

Дополнительные опции
Искробезопасность, вентилируемая крышка мотора, ручное превышение, инверсия полярности

Примечания
* @ ∆p 70 bar (1,000 psi); ** Response at 3,000 psi system pressure; *** at 90° phase lag; **** Single coil

Технические характеристики (сводно)

• Серия: 631
• Диапазон номинального расхода: 3.8 до 78 л/мин (стандартные конфигурации: 5–75 л/мин)
• Макс. рабочее давление: 210 / 310 / 350 бар
• 100% ступенчатая реакция: 18 мс
• Частотная характеристика: 75 Гц
• Номинальный электрический сигнал: 30–150 мА (стандарт: 30, 100 мА)
• Размер крепления: ISO 4401-05-05-0-94 (Размер 05)
• Вес: около 2.2 кг
• Опции: искробезопасность, вентилируемая крышка мотора, ручное превышение, инверсия полярности
