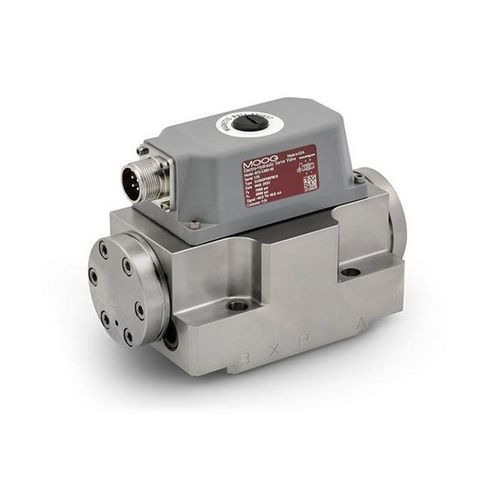

Гидравлический распределитель с выдвижным ящиком 72

с заслонкойс электрическим управлениемс контролируемым приводом

Обзор продукта
Сервоклапаны регулирования расхода серии 72 — это дроссельные клапаны для 3‑ и преимущественно 4‑ходовых применений. Они выполнены по 2‑ступенчатой схеме и покрывают номинальный диапазон расхода от 95 до 225 л/мин (25–60 gpm) при ∆p 35 bar (500 psi) на канавку золотника. Выходная ступень — закрытый 4‑ходовой золотник. Пилотная ступень — симметричная двойная форсунка и заслонка, приводимая сухим торковым мотором с двойным воздушным зазором. Механическая обратная связь по положению золотника — через консольную пружину.

Особенности

• Двухступенчатый сервоклапан регулирования расхода с механической обратной связью (MFB)
• Низкофрикционная пилотная ступень с двойной форсункой для высокой динамики, высокой разрешающей способности и низкой гистерезиса
• Высокие усилия привода катушки и прочная конструкция для длительного срока службы
• Сухой торковый мотор
• Опциональный 5‑й порт для отдельного пилотного питания
• Модели с фильтром и без фильтра
• Поле заменяемый первичный фильтр для упрощения обслуживания

Технические характеристики
Гидравлические данные и характеристики производительности приведены ниже.

• Номинальный расход*: 95–225 л/мин
• Стандартные варианты расхода: 95, 150, 225 л/мин
• Максимальное рабочее давление: 210, 350 или 490 бар
• 100% ступенчатый отклик**: 11–33 мс
• Частотная характеристика***: 80–85 Гц
• Номинальный электрический сигнал****: 8–200 мА (стандарт: 8, 15, 40 мА)
• Размер (паттерн установки): Размер 6 (ISO 10372-06-05-0-92)
• Вес: стальной корпус 7,26 кг; алюминиевый корпус 3,52 кг
• Конструкция: 2‑ступени, закрытый 4‑ходовой золотник; пилотная ступень — симметричная двойная форсунка и заслонка; сухой торковый мотор; механическая обратная связь через консольную пружину
• Опции: искробезопасное исполнение, высокая нулевая преднатяжка, магнитная регулировка нуля, инвертированная полярность, высокотемпературные катушки, двойное усиление

Дополнительные примечания
* @ Δp 35 bar (500 psi)/spool land
** Response at 3,000 psi system pressure
*** at 90° phase lag
**** Single coil
