Гидравлический распределитель с выдвижным ящиком D638
с электрическим управлениемс прямым приводомэлектрогидравлический

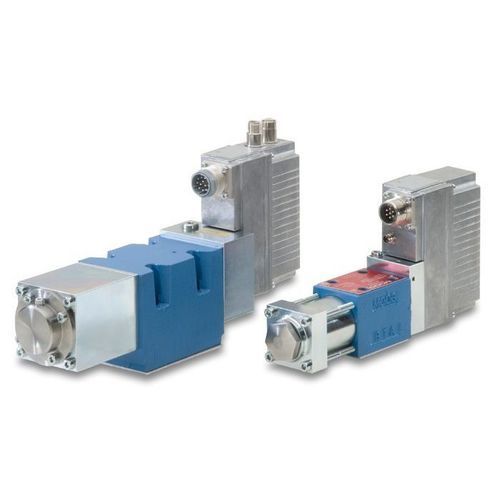

Гидравлический распределитель с выдвижным ящиком - D638 - Moog GmbH - Niederlassung Memmingen - с электрическим управлением / с прямым приводом / электрогидравлический
Гидравлический распределитель с выдвижным ящиком - D638 - Moog GmbH - Niederlassung Memmingen - с электрическим управлением / с прямым приводом / электрогидравлический
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип
с выдвижным ящиком
Управление
с электрическим управлением, электрогидравлический, с прямым приводом
Другие характеристики
с пружинным возвратом, с полевой шиной
Давление

50 bar, 210 bar, 350 bar
(725,19 psi, 3 045,79 psi, 5 076,32 psi)

Расход

40 l/min, 75 l/min, 100 l/min, 180 l/min
(10,6 us gal/min, 19,8 us gal/min, 26,4 us gal/min, 47,6 us gal/min)

Описание

Описание продукта
Серии D638 и D639 — непосредственно управляемые сервоклапаны с интегрированным усилителем/электроникой, встроенным датчиком давления и опциональным полевым интерфейсом. Для прямого привода шпинделя используется линейный мотор с постоянными магнитами, что исключает необходимость управления маслом. Крепёж по ISO 4401: размер 03 (D638) и размер 05 (D639).

Ключевые особенности
Разработаны для требовательных промышленных применений: обеспечивают динамику, не зависящую от давления, высокую управляющую силу и низкое потребление тока вблизи гидравлической нулевой позиции. Интегрированная электроника и варианты датчиков обеспечивают гибкие стратегии управления давлением, расходом и осевыми функциями.

Особенности
  • Прямой привод линейным мотором с постоянными магнитами: управление маслом не требуется
  • Динамическая характеристика, независимая от давления
  • Высокая управляющая сила без ограничения расхода
  • Низкое потребление тока в или около гидравлического нуля
  • Шпиндель центрируется пружиной при отключении питания: сохраняется нейтральная позиция
  • Интегрированный усилитель и управляющая электроника с встроенным датчиком давления
  • Опциональный полевой интерфейс и дополнительные аналоговые входы для внешних датчиков


Технические характеристики
Модели: D638 (ISO 4401 размер 03), D639 (ISO 4401 размер 05)
Номинальный расход (ΔpN = 35 bar): до 40 л/мин (D638), до 100 л/мин (D639)
Максимальный расход: 75 л/мин (D638), 180 л/мин (D639)
Макс. рабочее давление (порты P, A, B): 350 бар
Порт T без Y: 50 бар
Порт T с Y: 350 бар (D638), 210 бар (D639)
Время отклика при ступенчатом входе (0–100%): 8 мс (D638), 14 мс (D639)
Питание: 24 V DC (18–32 V DC)
Варианты управляющего сигнала: ±10 V, ±10 mA, 4–20 mA
Электрические интерфейсы: разъёмы 6+PE или 11+PE
Встроенные датчики: встроенный датчик давления (порт A); доступны опции для A, B и P

Ресурсы
Технические каталоги, монтажные чертежи и руководства по прошивке/интерфейсам доступны в документации на продукт.
