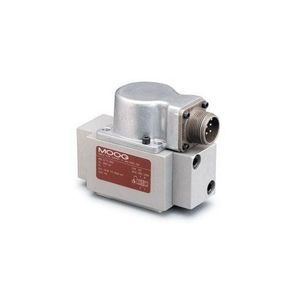

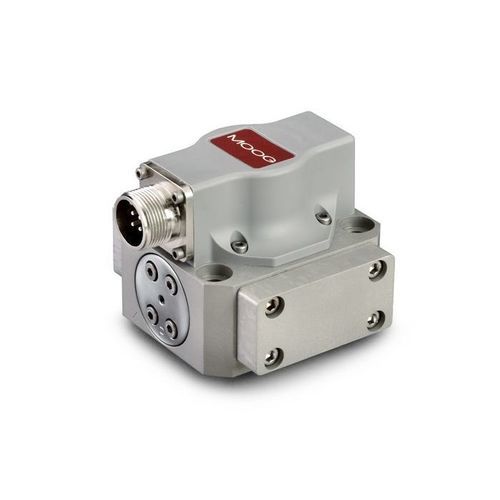

Гидравлический распределитель с выдвижным ящиком 761

с электрическим управлениемуправление от соленоидас контролируемым приводом

Описание продукта

Сервоклапаны серии 761 для регулирования расхода представляют собой дроссельные клапаны для 3‑ходовых и преимущественно 4‑ходовых применений. Они выполнены по мощной двухступенчатой схеме и покрывают номинальный диапазон расхода от 0,5 до 75 л/мин (0,125 до 19,5 gpm) при перепаде давления на клапане 35 bar на управляющий золотник. Конструкция проста и прочна для надежной длительной эксплуатации. Пилотная ступень выполнена на симметричном соплово‑лопастном (jet‑flapper) торкс‑моторе.

Особенности

• Двухступенчатый сервоклапан с механической обратной связью (MFB)
• Пилотная технология сопло‑лопасть обеспечивает высокую динамику, высокую разрешающую способность и низкую гистерезис
• Высокие силы катушки и прочная конструкция обеспечивают долгий срок службы
• Компактные габариты подходят для установок с ограниченным пространством
• Доступны искробезопасные версии (761K) для сертифицированного применения в потенциально взрывоопасных средах

Технические данные

Гидравлические данные
Номинальный расход*: 0,5 до 75 л/мин
Стандартные конфигурации потока: 4, 10, 19, 38, 63 л/мин
Макс. рабочее давление: корпус из алюминия: 315 bar; корпус из стали: 350 bar

Данные по производительности
100% ступенчатый отклик**: <4 до <16 мс

Электрические данные
Номинальный сигнал***: 8 до 200 мА

Физические данные
Размер монтажного паттерна: Размер 04 (ISO 10372-04-04-0-92)
Масса: 1,0 до 1,7 кг
Дополнительные опции: высокая нулевая преднатяжка, магнитная регулировка нуля, вентилируемый конденсатор мотора, специальная посадка BSA, параллельная внутренняя проводка, обратная полярность, очень высокая скорость реакции

* @ Δp 70 bar (1,000 psi)
** Response at 3,000 psi system pressure
*** Single Coil

Характеристики / Технические спецификации

• Двухступенчатая схема с механической обратной связью (MFB)
• Номинальный диапазон расхода: 0,5–75 л/мин
• Типичные стандартные расходы: 4, 10, 19, 38, 63 л/мин
• Макс. рабочее давление: алюминий 315 bar, сталь 350 bar
• Время отклика (100% step): <4 до <16 мс (в зависимости от давления в системе)
• Номинальный электрический сигнал: 8–200 мА
• Монтажный размер: Размер 04 (ISO 10372-04-04-0-92)
• Масса: 1,0–1,7 кг
• Опции: искробезопасные версии (761K) и различные опции нуля/регулировки и проводки
