Гидравлический распределитель с выдвижным ящиком 31
с заслонкойс контролируемым приводомэлектрогидравлический

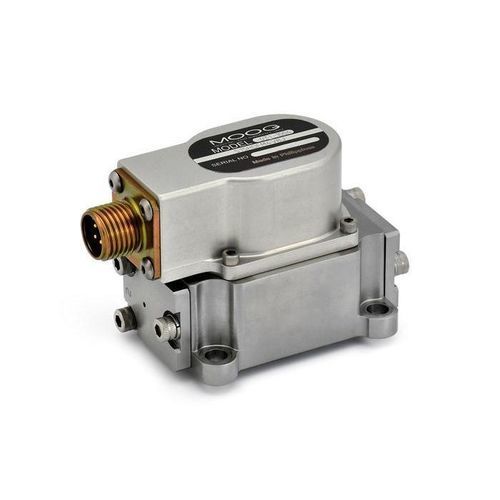

Гидравлический распределитель с выдвижным ящиком - 31 - Moog GmbH - Niederlassung Memmingen - с заслонкой / с контролируемым приводом / электрогидравлический
Гидравлический распределитель с выдвижным ящиком - 31 - Moog GmbH - Niederlassung Memmingen - с заслонкой / с контролируемым приводом / электрогидравлический
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип
с выдвижным ящиком, с заслонкой
Управление
электрогидравлический, с контролируемым приводом
Другие характеристики
компактный, из нержавеющей стали, для экстремальных условий
Давление

275 bar
(3 988,54 psi)

Расход

3,8 l/min, 9,4 l/min, 15 l/min
(1 us gal/min, 2,5 us gal/min, 4 us gal/min)

Описание

Описание продукта
Серия 31 от Moog — это двухступенчатый сервоклапан с регулированием расхода, оснащённый пилотной ступенью с двойным соплом и механической обратной связью, корпусом из нержавеющей стали и интегрированным крутильным (моментным) двигателем в герметичном от внешней среды отсеке. Конструкция «сопло-пластина» обеспечивает высокую скорость реакции, стабильность и точность в компактном исполнении, что делает клапан пригодным для задач, требующих быстрой динамической регулировки и точного управления. По сравнению с серией 30 (больший расход) серия 31 обеспечивает плотность мощности порядка 0,75 HP на oz эквивалент (всего 9,3 HP). Доступно множество опций, включая вентилируемые и невентилируемые крышки двигателя, варианты с pigtail для удобной установки, варианты с хомутами и специальные разъёмы.

Особенности
  • Двухступенчатый сервоклапан с регулированием расхода, двойное сопло и механическая обратная связь
  • Низкофрикционная пилотная ступень с двойным соплом для высокой разрешающей способности и низкой гистерезисности
  • Конструкция для тяжёлых условий эксплуатации (удары, вибрации, высокое давление)
  • Ультракомпактный и лёгкий модуль
  • Быстрая реакция для улучшенной управляемости
  • Корпус из нержавеющей стали и интегрированный крутильный двигатель в герметичном отсеке

Технические характеристики
Гидравлические данные
Номинальный расход*: 3,8 до 15,0 л/мин
Стандартные конфигурации: 3,8, 9,4, 15,0 л/мин
Макс. рабочее давление: 275 бар

Данные по производительности
Время отклика на 100% ступень**: 2,5 ms
Частотный диапазон***: 200 Hz

Электрические данные
Номинальный командный сигнал****: 10 до 40 mA
Стандартные конфигурации: 10, 20, 40 mA

Физические данные
Размер (схема монтажа): Size 2 (ISO 10372-02-02-0-92)
Масса: 370 g

Опции: вентилируемая крышка двигателя, инверсия полярности, версии pigtail, специальные разъёмы, варианты крепления кабеля

* @ Δp 70 bar (1,000 psi)
** Response at 3,000 psi system pressure
*** at 90° phase lag
**** Single coil
