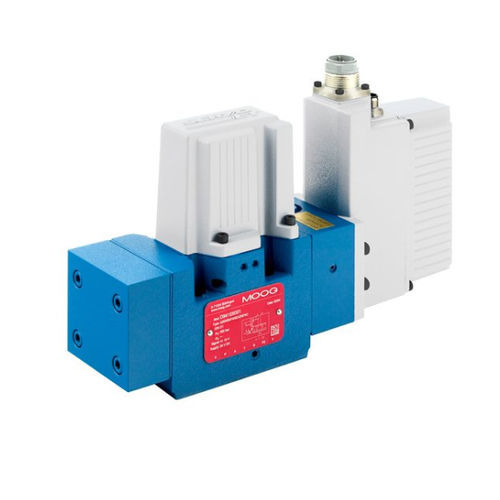

Гидравлический распределитель с выдвижным ящиком D94x

с гидравлическим приводомс контролируемым приводомпропорциональный

Описание
Клапаны серии D94x от Moog — гидравлически преднапряжённые пропорциональные клапаны с интегрированной управляющей электроникой, встроенным датчиком давления и опциональным полевым интерфейсом. Обеспечивают регулирование давления и расхода (p/Q) и могут быть настроены для осевых функций (положение, скорость, сила). Доступны в двух- и трёхступенчатом исполнении и в монтажных размерах ISO 4401 05, 07, 08, 08+ и 10; подходят для промышленных линий, испытательных стендов и измерительных систем.

Обзор

• Оптимизированная конструкция корпуса для высокого номинального расхода
• Интегрированная цифровая электроника с встроенным датчиком давления для гибкого управления
• Надёжные пилотные клапаны ServoJet
• Отличная динамика за счёт улучшенных ступеней предварительного управления
• Различные варианты fail‑safe для адаптации под задачу

Технические характеристики (кратко)
Типы: D941, D942, D943, D944, D945
Функции: Расход, Давление, Расход & Давление (p/Q), Ось (Положение, Скорость, Сила)
Монтажное отверстие: ISO 4401 — размеры 05 (NG10), 07 (NG16), 08 (NG25), 08+ (NG25+), 10 (NG32)
Номинальный расход (ΔpN = 5 bar): 30–1500 л/мин в зависимости от модели
Макс. расход: до 3600 л/мин в зависимости от модели
Макс. рабочее давление (P, A, B): до 350 бар (порт T с внешним Y также до 350 бар)
Время ступенчатого отклика (0–100%): тип. 10–44 мс в зависимости от модели
Питание: 24 V DC (18–32 V DC)
Варианты управляющего сигнала: +/-10 V, +/-10 mA, 4–20 mA
Электрические интерфейсы: 6+PE, 11+PE
Опции: Полевой интерфейс; дополнительные аналоговые входы для датчиков
Встроенные датчики: доступны для порта A или для портов A, B & P

Характеристики / Технические данные

• Тип продукта: Гидравлически преднапряжённые сервопропорциональные клапаны с интегрированной управляющей электроникой
• Название серии: D94x series
• Исполнения: двух- и трёхступенчатые
• Монтажные размеры: ISO 4401 (размеры 05, 07, 08, 08+, 10)
• Номинальный расход (при ΔpN 5 bar): 30–1500 л/мин (в зависимости от модели)
• Макс. расход: до 3600 л/мин (в зависимости от модели)
• Макс. рабочее давление: P, A, B до 350 бар (T с внешним Y до 350 бар)
• Время отклика: типично 10–44 мс (в зависимости от модели)
• Напряжение питания: 24 V DC (рабочий диапазон 18–32 V DC)
• Варианты сигнала: +/-10 V, +/-10 mA, 4–20 mA
• Электрические разъёмы: 6+PE, 11+PE
• Опциональные полевые интерфейсы и дополнительные аналоговые входы для датчиков
• Встроенные датчики: доступны для порта A или портов A, B & P
