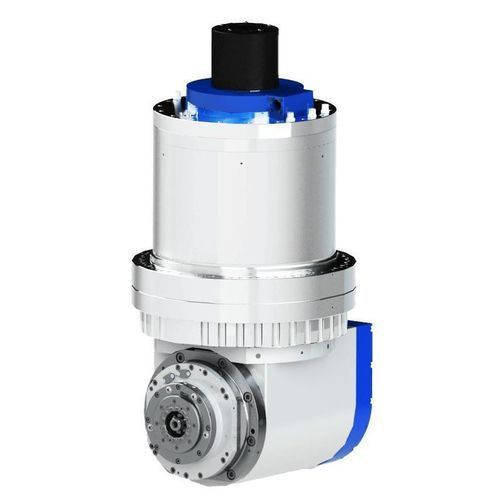

Фрезерная головка 2 оси DBDB-335-100-810-A26W-A1

непрерывного действиядля тяжелого фрезерованияс установкой на фланце

Описание
Разработанная для тяжелой металлообработки на 5‑осевых и многоосевых станках, DBDB-335-100-810-A26W-A1 обеспечивает постоянный крутящий момент вращающейся оси 810 Н·м (пиковый 1 150 Н·м) и интегрирует моторизованный шпиндель HSK-T63 с непрерывным крутящим моментом 80 Н·м и непрерывной выходной мощностью 37 кВт для низкоскоростной обработки при высокой нагрузке. Шпиндель развивает до 12 000 об/мин и обеспечивает высокую силу зажима для надежного крепления инструмента.

Ключевые особенности

• Назначение: тяжелая обработка и высокомоментная обработка вращающейся оси.
• Вращающаяся ось: номинальный момент 810 Н·м; максимальный 1 150 Н·м; номинальная скорость 100 об/мин.
• Интегрированный шпиндель HSK-T63: 37 кВт (S1), непрерывный крутящий момент 80 Н·м, макс. 12 000 об/мин, номинальная 4 410 об/мин.
• Момент зажима тормоза ≥ 2 800 Н·м (0,55 МПа).
• Жесткость: осевая > 170 Н/μm на конце вала; радиальная > 300 Н/μm.
• Энкодер: 27 бит (FANUC), сигнал Sin/Cos 1 Vpp; точность позиционирования ±7,5 угл. секунд (±15); повторяемость ±2 угл. секунды.
• Охлаждение: водяное для оси и шпинделя; вес ≈353 кг.

Технические данные (кратко)
Модель 2‑осевой головки: DBDB-335-100-810-A26W-A1; размер фланца φ335 мм; номинальное напряжение головки 220 В; номинальный крутящий момент оси 810 Н·м; макс. 1 150 Н·м; номинальная скорость оси 100 об/мин; момент зажима тормоза ≥ 2 800 Н·м (0,55 МПа); энкодер 27 бит (FANUC); точность позиционирования ±7,5 угл. сек (±15); повторяемость ±2 угл. сек; охлаждение вода; вес ≈353 кг.

Параметры электрического шпинделя
Номинальная скорость 4 410 об/мин; макс. скорость 12 000 об/мин; номинальное напряжение 380 В; номинальная частота 204 Гц; макс. частота 800 Гц; непрерывная выходная мощность 37 кВт (S1); непрерывный выходной крутящий момент 80 Н·м; непрерывный входной ток 75 А; макс. ток 124 А; охлаждение вода; интерфейс инструмента HSK-T63; сила протяжки 20 000–28 000 Н; режим выгрузки инструмента гидравлический; сигнал энкодера Sin/Cos 1 Vpp; диаметр монтажа шпинделя φ210h5; биение конического отверстия 0,001 мм; биение торцевой поверхности 0,001 мм.

Применение

• Тяжелая обработка и операции с высоким крутящим моментом на 5‑осевых и многоосевых фрезерных центрах.
• Грубая и чистовая обработка на низкой скорости и при высоких мощностях, требующая надежной фиксации оси и высокой силы зажима.
• Подходит для авиационно‑космической, автомобильной, штамповочной и других отраслей, требующих мощных вращающихся осей в сочетании с производительным шпинделем HSK-T63.

Характеристики / технические спецификации

• Модель: DBDB-335-100-810-A26W-A1
• Серия: DBDB-335
• Номинальный крутящий момент оси: 810 Н·м
• Максимальный крутящий момент оси: 1 150 Н·м
• Номинальная скорость оси: 100 об/мин
• Момент зажима тормоза (0,55 МПа): ≥ 2 800 Н·м
• Энкодер: 27 бит (FANUC)
• Точность позиционирования: ±7,5 угл. сек (±15)
• Повторяемость: ±2 угл. сек
• Осевая жесткость в конце вала: > 170 Н/μm
• Радиальная жесткость: > 300 Н/μm
• Шпиндель мощность (непрерывная): 37 кВт
• Шпиндель непрерывный крутящий момент: 80 Н·м
• Шпиндель номинальная скорость: 4 410 об/мин; макс. 12 000 об/мин
• Шпиндель номинальное напряжение: 380 В; частота 204 Гц (макс. 800 Гц)
• Непрерывный входной ток шпинделя: 75 А; макс. ток 124 А
• Интерфейс инструмента: HSK-T63
• Сила протяжки: 20 000–28 000 Н
• Выгрузка инструмента: гидравлическая
• Диаметр монтажа шпинделя: φ210h5
• Биение (коническое отверстие / торцевая поверхность): 0,001 мм / 0,001 мм
• Охлаждение: водяное (головка и шпиндель)
• Примерный вес: 353 кг
